Руководство пользователя
13. Настройка bpdu-tunnel
103
www.qtech.ru
13.2 Конфигурация bpdu-tunnel
1 Настройка глобального MAC-адреса туннеля.
2 Настройка порта для поддержки туннеля.
1. Настройка глобального MAC-адреса туннеля.
2. Настройка порта для поддержки туннеля.
13.3 Пример bpdu-tunnel
Специальные линии используются оператором для построения пользовательских сетей
второго уровня. В результате, пользовательская сеть разбивается на части по различные

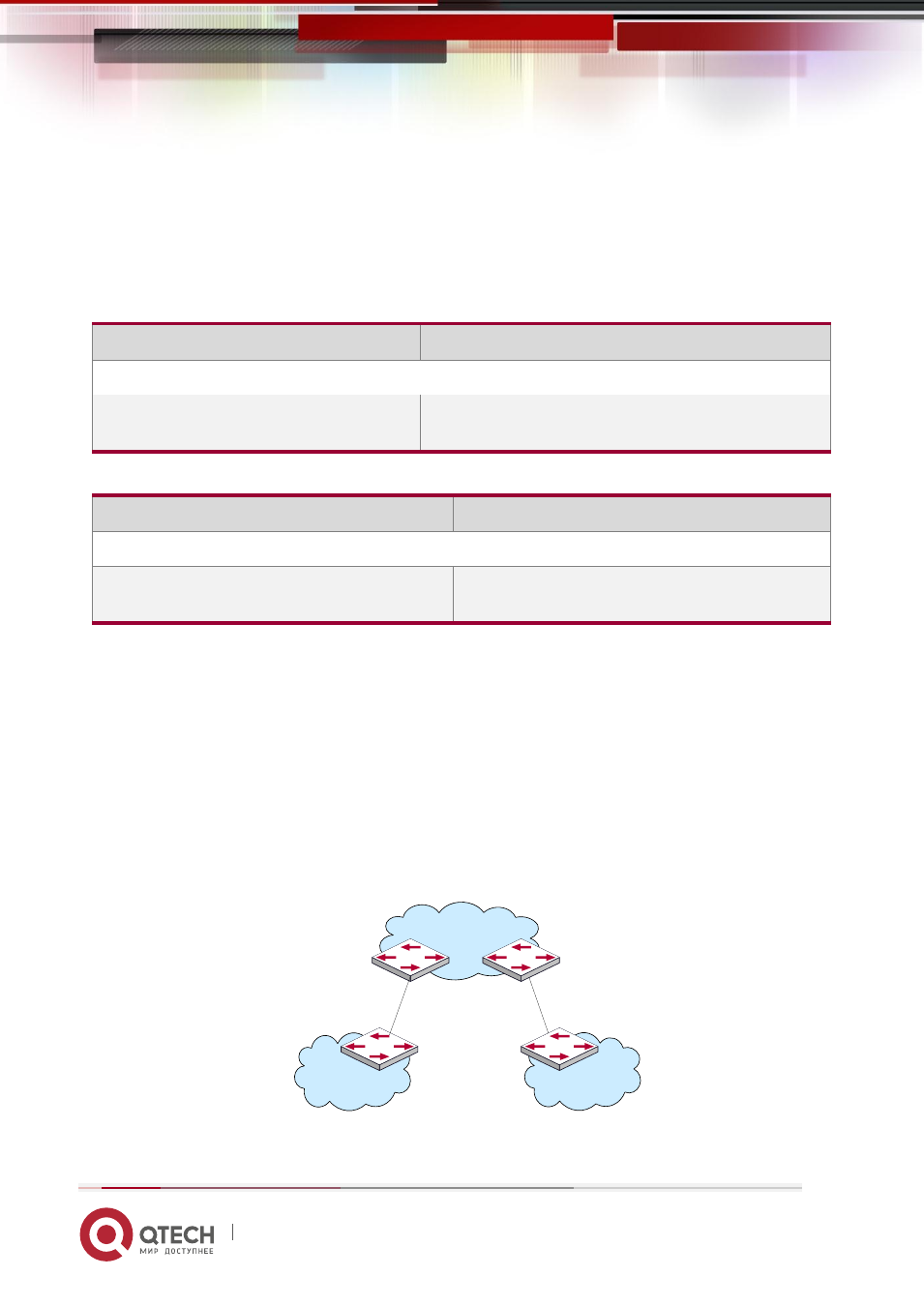

стороны сетевого провайдера. Как показано на рисунке, пользователь А имеет два
устройства (CE1 и CE2) и оба этих устройства принадлежат к некоторому VLAN.
Пользовательская сеть разделена на сеть 1 и сеть 2, которые соединяются через сеть
провайдера. Когда пакеты протокола уровня 2 не могут быть реализованы через сеть
поставщика услуг, то пользовательская сеть не может обработать вычисление
независимого протокола второго уровня (для примера: вычисление spanning tree), таким
образом, сети влияют друг на друга.
ISP network
PE2
PE1
CE2
CE1
Пользователь А
Сеть 1 VLAN 100
Пользователь А
Сеть 2 VLAN 100
Применение BPDU-туннеля
Команда
Описание
Режим глобального конфигурирования
bpdu-tunnel dmac <mac>
no bpdu-tunnel dmac
Включение/отключение глобального MAC-адреса
туннеля.
Команда
Описание
Режим конфигурирования порта
bpdu-tunnel {stp|gvrp|uldp|lacp|dot1x}
no bpdu-tunnel {stp|gvrp|uldp|lacp|dot1x}
Включение/отключение на порте поддержки
туннеля.
