28. Конфигурация локального ARP прокси
229
www.qtech.ru
Команда
Описание
Режим VLAN интерфейса
ip local proxy-arp
no ip local proxy-arp
Включить/выключить функцию локального ARP
прокси
28.3 Типовые примеры функции локального ARP прокси

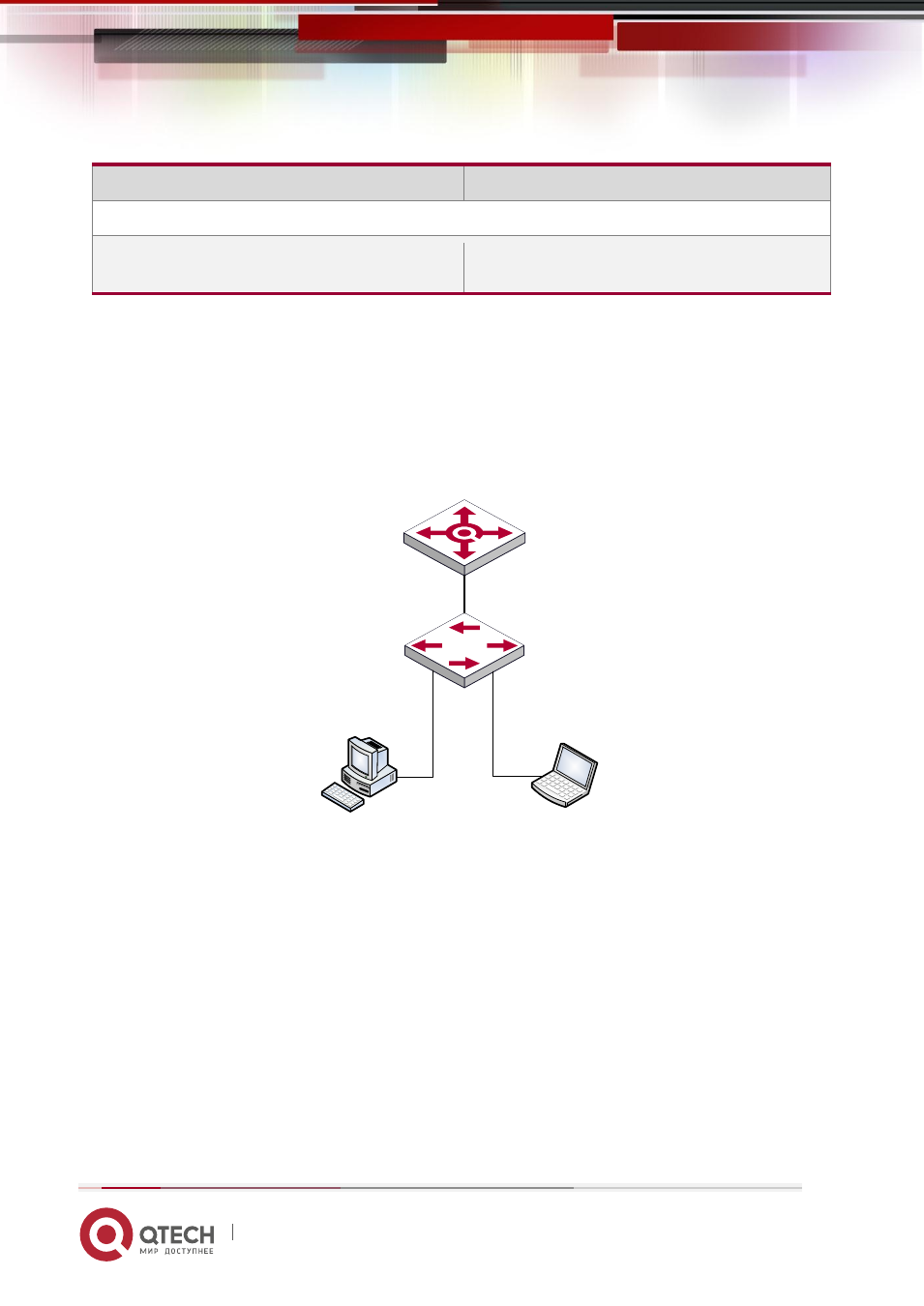

Как показано на рисунке, S1 это коммутатор 3-го уровня с поддержкой локального ARP
прокси, S2 – коммутатор доступа 2-го уровня, поддерживающий изоляцию интерфейсов.
В целях безопасности на S2 включена изоляция портов. Таким образом, все клиентские
порты на S2 изолированы друг от друга, все ARP сообщения передаются только через S1.
Если на S1 включен локальный ARP прокси, то все интерфейсы на S1 изолируют ARP. Как
результат, IP поток будет передаваться на 3-м уровне через S1, вместо S2.
PC1
PC2
192.168.1.1
192.168.1.200
192.168.1.100
S1
S2
Настройка следующая:
Switch(config)#interface vlan 1
Switch(Config-if-Vlan1)#ip address 192.168.1.1 255.255.255.0
Switch(Config-if-Vlan1)#ip local proxy-arp
Switch(Config-if-Vlan1)#exit
28.4 Поиск неисправностей локального ARP прокси
Локальный ARP прокси по умолчанию выключен. Пользователь может посмотреть
текущую конфигурацию соответствующей командой. При правильной настройке,
включив отладку ARP, пользователь может проверить работу ARP прокси.
В процессе работы система покажет соответствующие подсказки.
