18 НАСТРОЙКА ТАБЛИЦЫ MAC АДРЕСОВ
18.1 Общие сведения о таблице MAC адресов
Таблица МАС-адресов — это таблица соответствий МАС-адресов устройств назначения
портам коммутатора. MAC адреса делятся на статические и динамические. Статические
МАС адреса вручную сконфигурированы пользователем, имеют наивысший приоритет и
действуют постоянно (они не могут быть замещены динамическим МАС адресами).
Динамические адреса запоминаются коммутатором при передаче пакетов данных, и они
действуют ограниченное время. Когда коммутатор получает фрейм данных для
пересылки, он сохраняет МАС адрес источника фрейма и соответствующий ему порт
назначения. Когда таблица МАС адресов опрашивается на предмет МАС адреса
приемника, при нахождении нужного адреса, пакет данных отправляется на
соответствующий порт, в противном случае коммутатор пересылает пакет на свой
широковещательный домен. Если динамический МАС адрес не встречается в пакетах для
пересылки длительное время, запись о нем удаляется из таблицы МАС адресов
коммутатора.
Для таблицы MAC адресов определены две операции:
1. Получение МАС адреса;
2. Отправка или фильтрация пакета данных в соответствии с таблицей МАС адресов.
18.1.1 Получение таблицы МАС адресов
Таблица МАС адресов может быть построена статически или динамически. Статическим
конфигурированием настраивается соответствие между МАС адресами и портами.
Динамическое обучение – это процесс, когда коммутатор изучает связи между МАС
адресами и портами и регулярно обновляет таблицу МАС адресов. В этой секции мы
остановимся на процессе динамического построения таблицы МАС адресов.
Port 12
Port 5
PC1
PC2
PC3
PC4
MAC 00-01-33-33-33-33
MAC 00-01-11-11-11-11

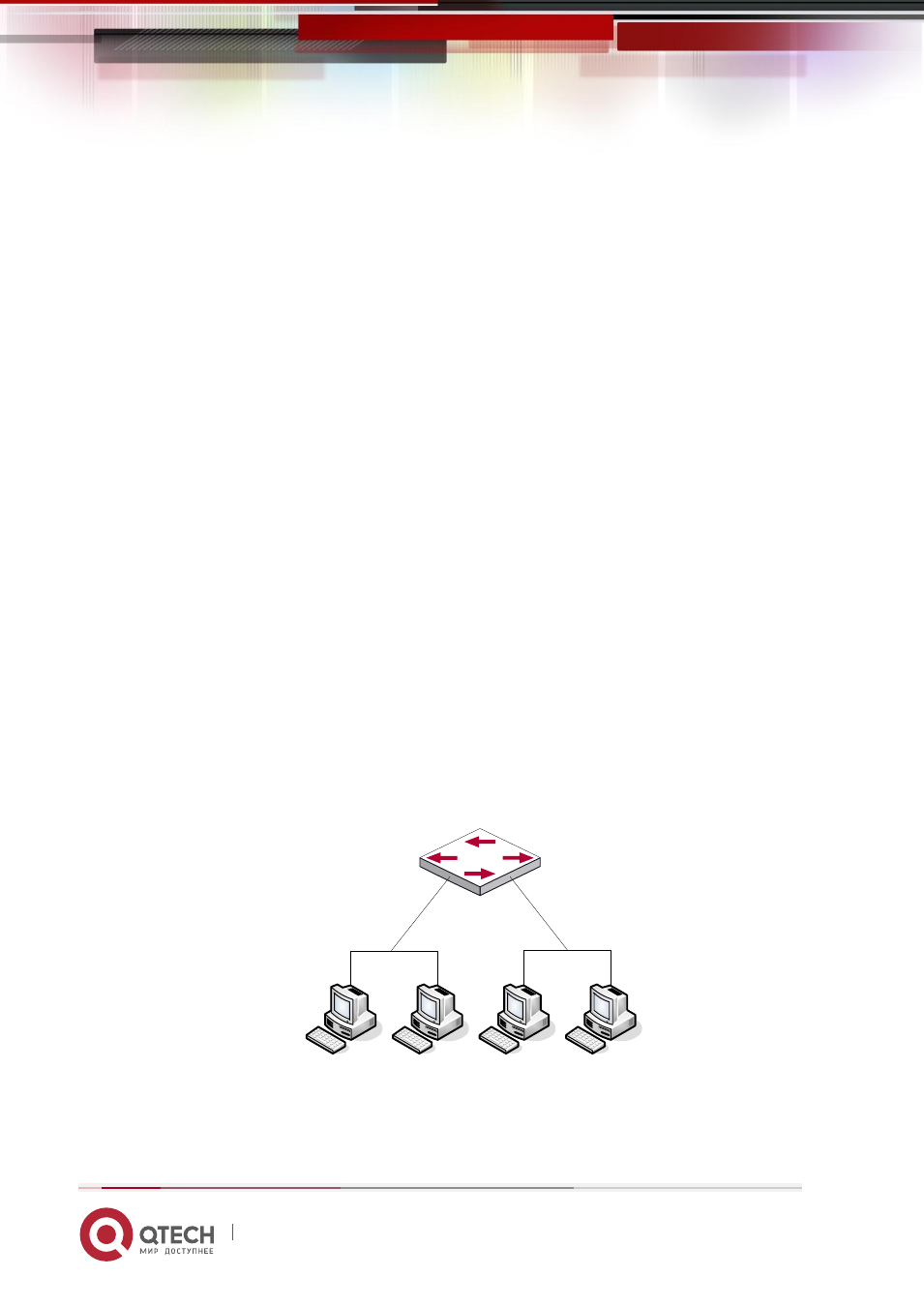

Динамическое построение таблицы МАС адресов
Топология на рисунке выше: 4 компьютера подключены к коммутатору, где РС1 и РС2
принадлежат одному физическому сегменту(домену коллизий), физический сегмент
