Руководство пользователя
17. Настройка виртуальных локальных сетей - VLAN 126
www.qtech.ru
17.1.3 Типичное применение VLANа
Сценарий:
VLAN 2
VLAN100
VLAN200
VLAN 2
VLAN100
VLAN200
PC
PC
PC
PC
PC
PC PC
PC
Рабочая
станция
Рабочая
станция
Рабочая
станция
Рабочая
станция
Switch
Switch
Транковый канал

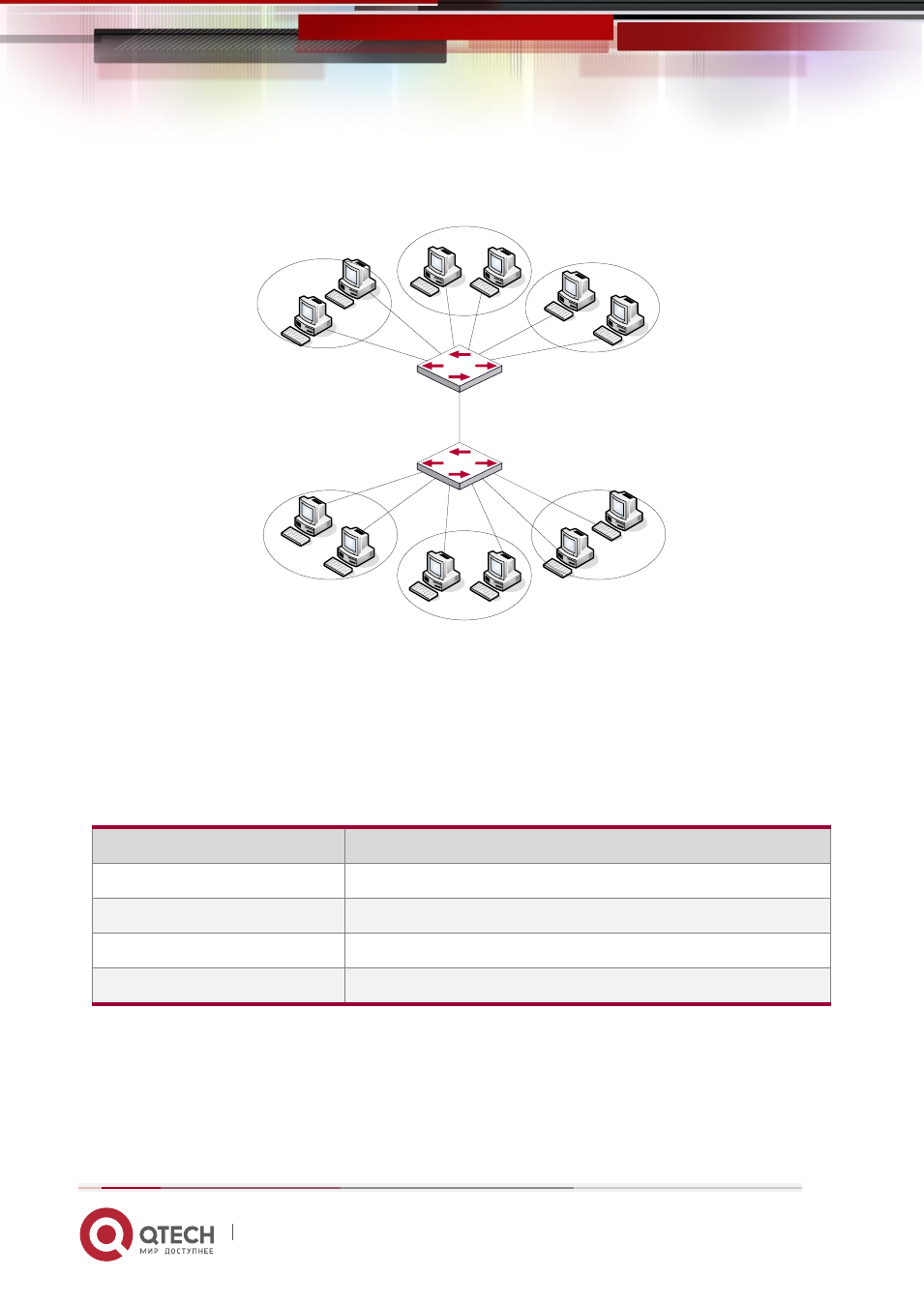

Типичная топология применения VLANа
В соответствии с требованиями приложений и безопасности существующую локальную
сеть необходимо разделить на три VLAN. Три VLAN имеют идентификаторы VLAN2,
VLAN100 и VLAN200. Эти три VLAN охватывают два различных физических места
размещения: площадки A и B.
На каждой площадке имеется коммутатор, требования к связи между площадками
удовлетворяются, если коммутаторы могут выполнять обмен трафиком VLAN.
Объект конфигурации Описание конфигурации
VLAN2 Site A and site B switch port 2 -4.
VLAN100 Site A and site B switch port 5 -7.
VLAN200 Site A and site B switch port 8 -10.
Trunk port Site A and site B switch port 11.
Транковые порты с обеих сторон подключены к транковому каналу для передачи между
узлами трафика VLANа. Остальные устройства подключены к другим портам VLANов.
В данном примере порты 1 и 12 свободны и могут быть использованы для управляющих
портов или других целей.
Шаги конфигурации описаны ниже:
