обеспечить нормальную связь с другими устройствами через магистральный порт. MAC
адрес IP-телефона 1 - 00-03-0а-11-22-33, он подключен к порту 1/0/1 коммутатора, IP-
телефон 2 имеет MAC адрес 00-03-0f-11-22-55 и подключен к порту 1/0/2 коммутатора.
IP-phone1
IP-phone2
Switch

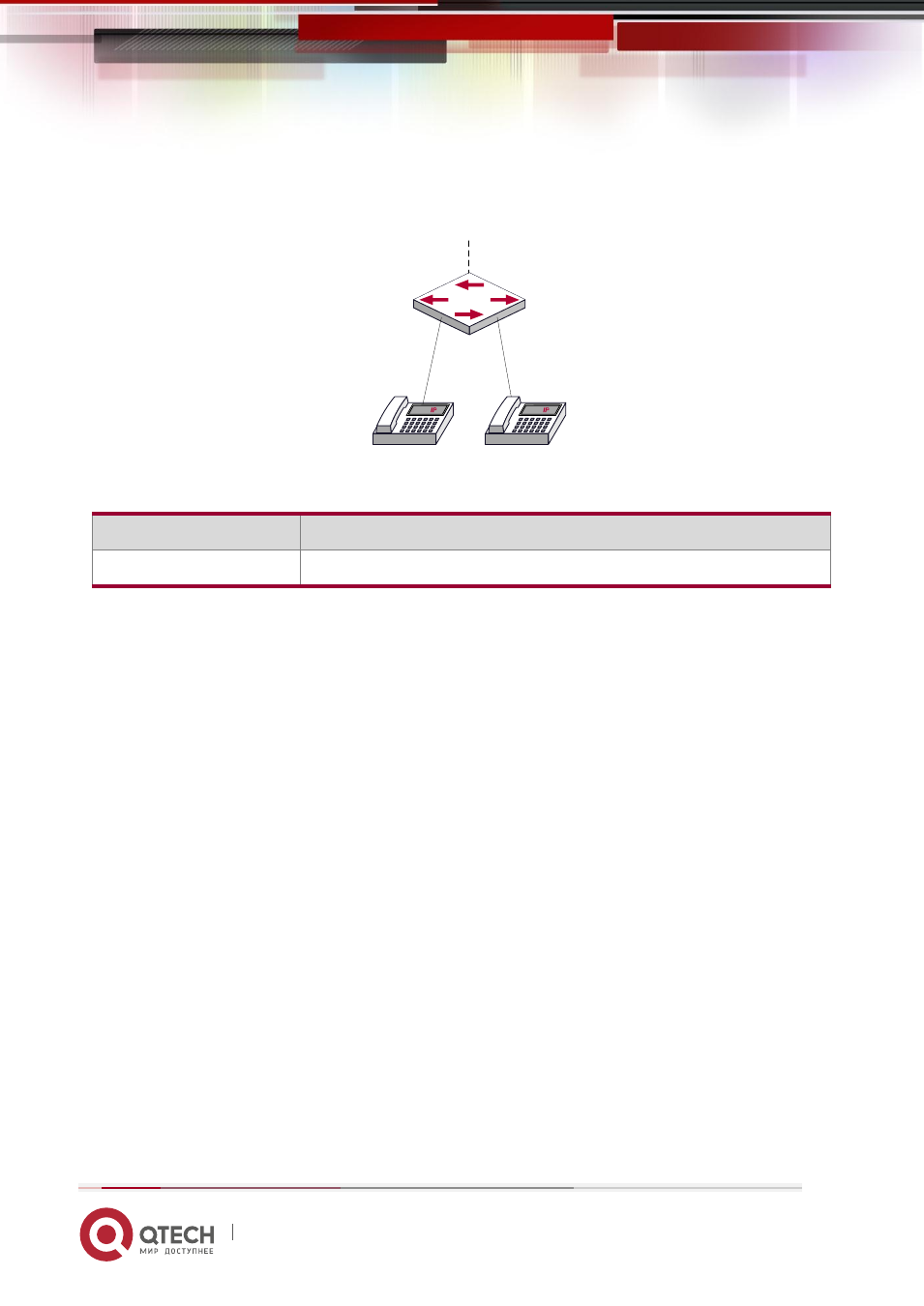

Типовая топология применения голосового VLANа
Объект конфигурации
Описание конфигурации
Voice VLAN
Общая конфигурация коммутатора.
Процедура конфигурирования
Коммутатор 1:
Switch(config)#vlan 100
Switch(Config-Vlan100)#exit
Switch(config)#voice-vlan vlan 100
Switch(config)#voice-vlan mac 00-03-0f-11-22-33 mask 255 priority 5 name
company
Switch(config)#voice-vlan mac 00-03-0f-11-22-55 mask 255 priority 5 name
company
Switch(config)#interface ethernet 1/0/10
Switch(Config-If-Ethernet1/0/10)#switchport mode trunk
Switch(Config-If-Ethernet1/0/10)#exit
switch(Config)#interface ethernet 1/0/1
switch(Config-If-Ethernet1/0/1)#switchport mode hybrid
switch(Config-If-Ethernet1/0/1)#switchport hybrid allowed vlan 100 untag
switch(Config-If-Ethernet1/0/1)#exit
switch(Config)#interface ethernet 1/0/2
switch(Config-If-Ethernet1/0/2)#switchport mode hybrid
switch(Config-If-Ethernet1/0/2)#switchport hybrid allowed vlan 100 untag
switch(Config-If-Ethernet1/0/2)#exit
