Руководство пользователя

17. Настройка виртуальных локальных сетей - VLAN

128

www.qtech.ru

Интернет

Switch

Switch

PC

PC

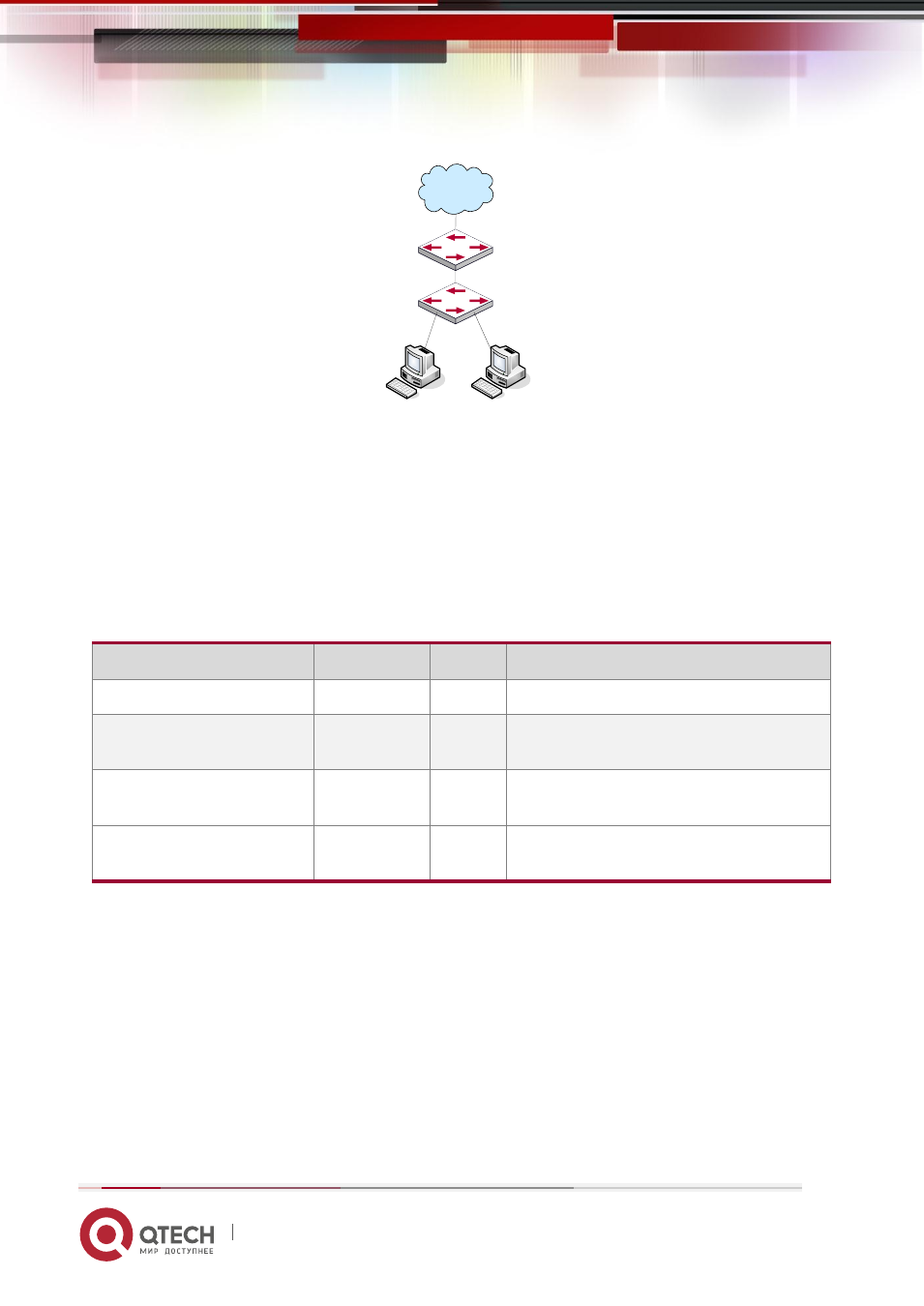

Типичное применение гибридного порта

PC1 подключен к интерфейсу Ethernet 1/0/7 коммутатора B, PC2 подключен к интерфейсу
Ethernet 1/0/9 коммутатора B. Порт Ethernet 1/0/10 коммутатора А к порту Ethernet 1/0/10
коммутатора В.

Требуется, чтобы PC1 и PC2 не видели друг друга по соображениям секретности. Но PC1 и
PC2 должны иметь доступ к другим сетевым ресурсам через шлюз коммутатора А.Мы
можем реализовать эту схему через гибридный порт.

Конфигурация объектов как описано ниже:

Порт

Тип

PVID

Пропускаемые VLANы

Port 1/0/10 of Switch A

Access

10

Пропускает пакеты VLANа 10 без меток.

Port 1/0/10 of Switch B

Hybrid

10

Пропускает пакеты VLANов 7,9, 10 без
меток.

Port 1/0/7 of Switch B

Hybrid

7

Пропускает пакеты VLANов 7, 10 без
меток

Port 1/0/9 of Switch B

Hybrid

9

Пропускает пакеты VLANов 9, 10 без
меток.

Шаги конфигурации описаны ниже:

Коммутатор A: Коммутатор A:

Switch(config)#vlan 10

Switch(Config-Vlan10)#switchport interface ethernet 1/0/10

Коммутатор B:

Switch(config)#vlan 7;9;10

Switch(config)#interface ethernet 1/0/7

Switch(Config-If-Ethernet1/0/7)#switchport mode hybrid

Switch(Config-If-Ethernet1/0/7)#switchport hybrid native vlan 7

Switch(Config-If-Ethernet1/0/7)#switchport hybrid allowed vlan 7;10
untag
