4 устранение неисправностей трансляции vlanов, Процедура конфигурирования указана ниже: pe1, pe2 – Инструкция по эксплуатации QTECH QSW-8200
Страница 138
Руководство пользователя
17. Настройка виртуальных локальных сетей - VLAN
138
www.qtech.ru
Транковое
соединение
Транковое
соединение
Транковое
соединение
Клиентские
сети2
Клиентские
сети1
CE1
CE2
PE1
P
PE2
Магистраль
На входном порту происходит
трансляция VLAN20 в VLAN3 ,
выходная трансляция VLAN3 в
VLAN20
осуществляется на PE
На клиентском транковом
порту VLAN200-300
На клиентском транковом
порту VLAN20
Транковое
соединение
На входном порту происходит
трансляция VLAN20 в VLAN3 ,
выходная трансляция VLAN3 в
VLAN20
осуществляется на PE

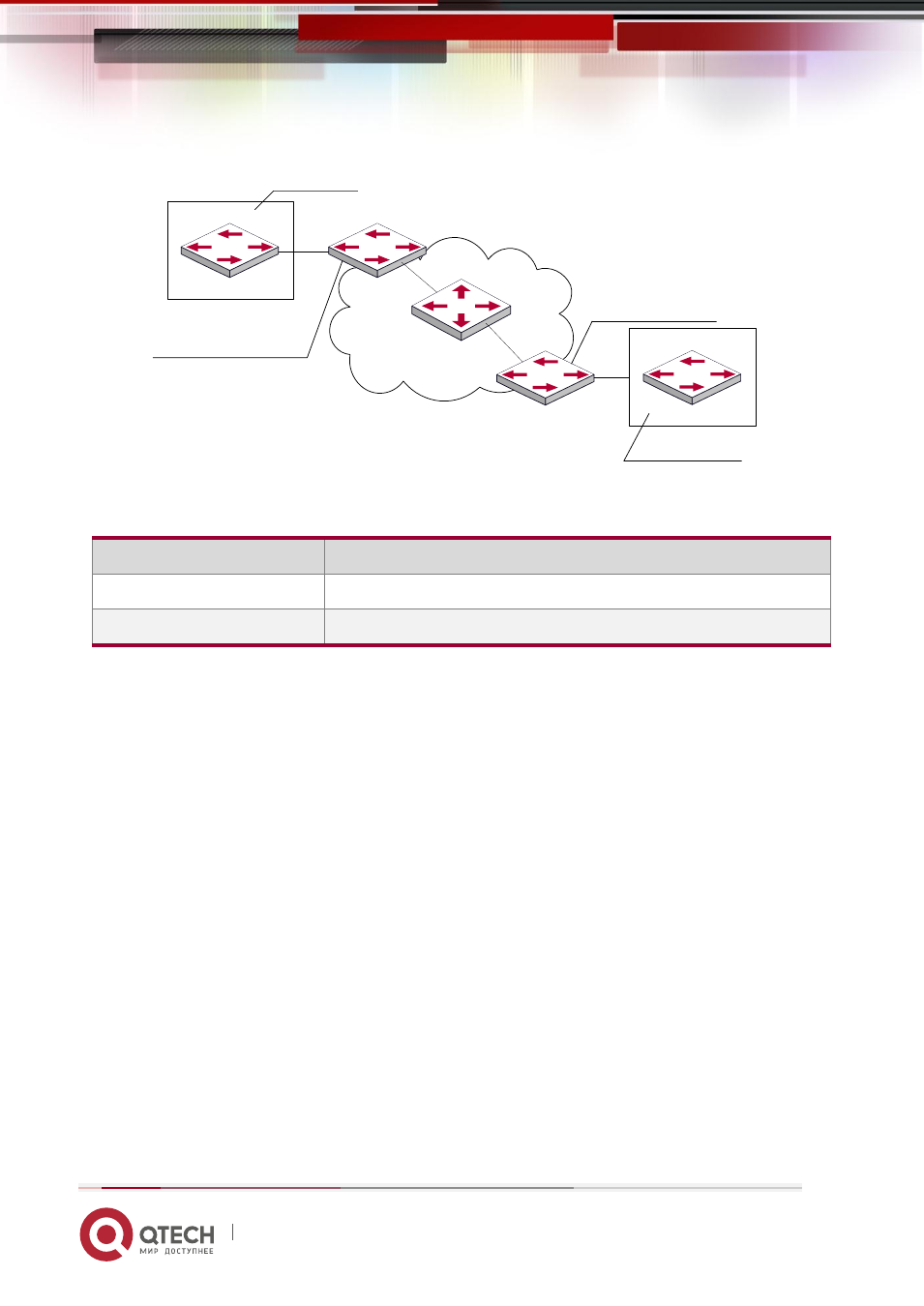

Топология сети с трансляцией VLANов
Объект конфигурации
Описание конфигурации
VLAN-translation
Port1/0/1 of PE1 and PE2.
Trunk port
Port1/0/1 and Port1/0/10 of PE1 and PE2.
Процедура конфигурирования указана ниже:
PE1, PE2:
switch(Config)#interface ethernet 1/0/1
switch(Config-Ethernet1/0/1)#switchport mode trunk
switch(Config-Ethernet1/0/1)# vlan-translation enable
switch(Config-Ethernet1/0/1)# vlan-translation 20 to 3 in
switch(Config-Ethernet1/0/1)# vlan-translation 3 to 20 out
switch(Config-Ethernet1/0/1)# exit
switch(Config)#interface ethernet 1/0/10
switch(Config-Ethernet1/0/10)#switchport mode trunk
switch(Config-Ethernet1/0/10)#exit
switch(Config)#
17.4.4 Устранение неисправностей трансляции VLANов
Обычно трансляция VLAN применяется на транковых портах.
Приоритеты между трансляцией VLANов и входящей фильтрацией VLANов
распределяются так: Трансляция VLANов выше входящей фильтрации VLANов
