устранение неисправностей Multi-to-One VLAN трансляции
Нельзя одновременно использовать с Dot1q-tunnel
Нельзя одновременно использовать с VLAN-translation
MAC-адрем не должен существовать в оригинальном и транслированном VLAN.
Убедитесь, что аппаратный чип может поддерживать нормальную работу
клиентов.
Превышение предела обучения MAC-адресам может повлиять на Multi-to-One
VLAN трансляцию
Multi-to-One VLAN трансляция должна быть включена после MAC обучения.
17.8 Настройка Super VLAN
17.8.1 Введение в Super VLAN
Super VLAN так же называется агрегированным VLAN, мы вводим понятие о super VLAN и
sub VLAN. Один или более sub VLAN принадлежат super VLAN и sub VLAN не занимает
больше сегмента в подсети. Тем не менее в super VLAN, хост принадлежит какому-либо
sub VLAN, их IP адреса в сегменте подсети объединены с super VLAN .
В сети LanSwitch, технология VLAN широко применяется из-за преимуществ (гибкий
контроль широковещательных доменов и удобство развертывания сети). Тем не менее
на третьем уровне коммутатора реализуется связь между широковещательными
доменами с помощью метода, соответствующего интерфейсу 3го уровня, что приводит к
потере IP адресов.

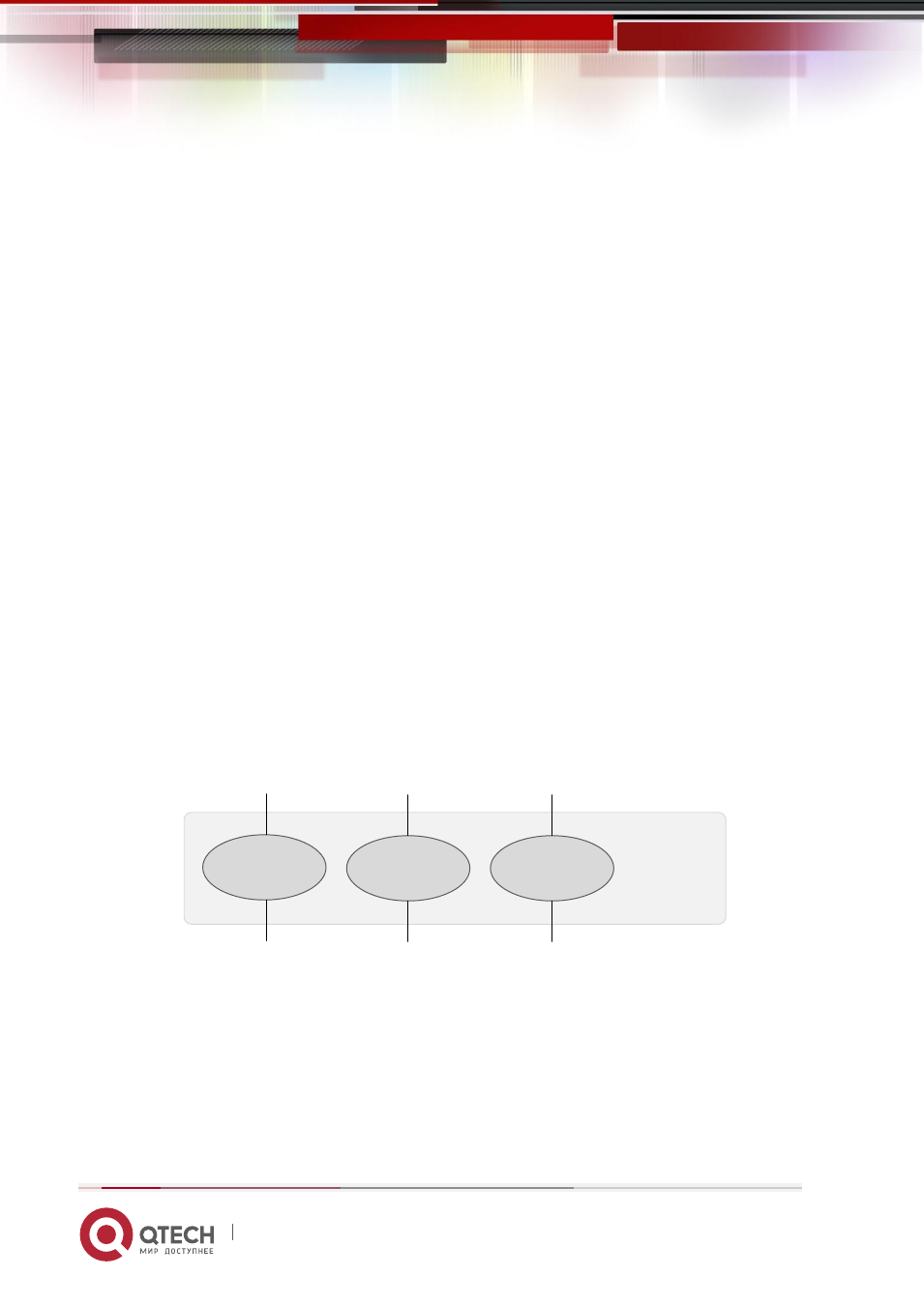

Для примера: аппаратное разделение VLAN показано на рисунке.
VLAN 21
VLAN 22
VLAN 23
Диапазон IP
адресов хоста
1.1.1.2~1.1.1.11
Диапазон IP
адресов хоста
1.1.1.18~1.1.1.22
IP
адрес хоста
1.1.1.26
L3
Подсеть: 1.1.1.0/28
Шлюз: 1.1.1.1/28
Подсеть: 1.1.1.16/29
Шлюз: 1.1.1.17/29
Подсеть: 1.1.1.24/30
Шлюз: 1.1.1.25/30
Общий сетевой VLAN
