78

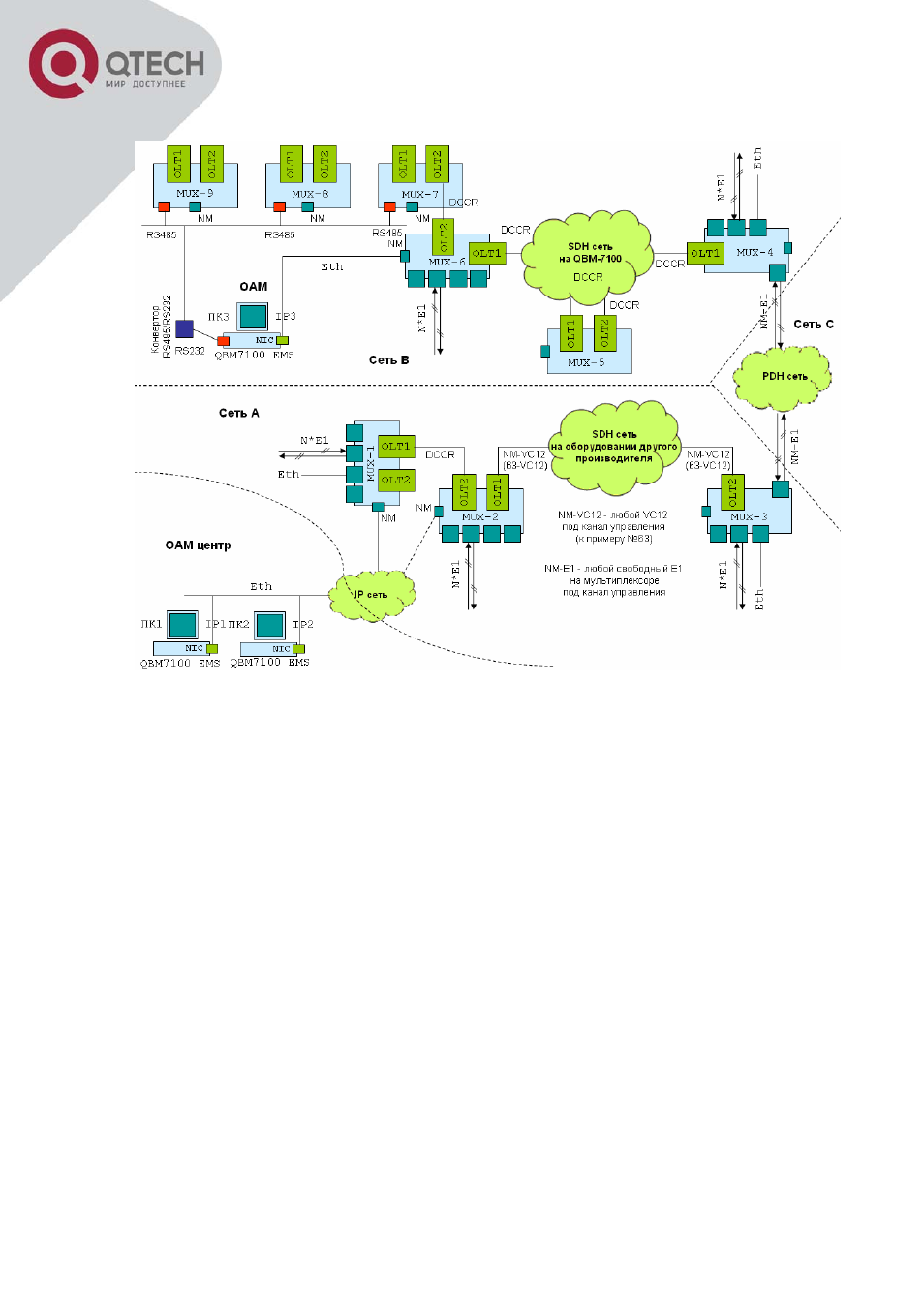

Рисунок 24 – Возможные варианты организации канала управления
Интерфейс управления RS485 предназначен для подключения мультиплексора по шине RS485 или их
группы (каждый из которой не находится в одной сети с другими или не имеет с ними соединения) к ПК
с СУ.
При использовании интерфейса RS485, для управления мультиплексорами, необходимо предвари-
тельно установить для каждого мультиплексора индивидуальный адрес (команда setaddr), а так же
скорость интерфейса (команда set485). Очевидно, что для опроса мультиплексоров на шине, они
должны иметь одну скорость обмена (например 2400 Бод). Команды для изменения указанных пара-
метров были рассмотрены в главе 8.
Для подключения к ПК необходим конвертор RS232/RS485 или USB/RS485 (в комплект поставки не
входит).
Поскольку при опросе мультиплексоров система управления оперирует теми же IP адресами, что и
при опросе через Ethernet, то создание устройств и их параметров в системе управления аналогично
ранее изложенным. Отличие заключается в выборе типа канала запроса и выборе COM порта (физи-
ческого или виртуального) и его параметров.
Первым шагом необходимо использовать меню Options->Queue Management, в появившейся форме
Queue Settings, в левой её части, выбрать сеть администрирования, в настройках канала запроса
Query Chn выбрать Loc 485, в блоке Switch выбрать Enable, а в блоке Console and Equipments устано-
вить Connect via RS485. Нажать кнопку Set, в появившейся форме нажать кнопку ОК. Закрыть окно,
нажав кнопку ОК.
