(А1)
Y
15
15
(В1)
АА 12 12
DCE
(А1)
V
24
17
(В1) X 11 9
DCE
(А2)
P
5
6
(В2) S 18 19
DTE
(А2)
R
6
5
(В2)
Т 19
18
DCE
(А2)
U
10
13
(В2) W 23 25
DTE
(А2)
Y
21
21
(В2)
АА 22 22
DCE
(А2)
V
13
10
(В2) X 25 23
DCE
7. LCD И СИСТЕМНОЕ МЕНЮ
Телефонный аппарат, подключенный к разъему OW, расположенному на лицевой панели мультиплек-
сора, может быть использован также в качестве устройства ввода для работы с системным меню, ото-
бражаемым на LCD-дисплее. Набор должен производиться в тональном двухчастотном режиме
(DTMF).
Для входа в системное меню необходимо дважды нажать звездочку * на клавиатуре телефонного ап-
парата.
В режиме системного меню, кнопки 2, 4, 6, 8 используются в качестве клавиш перемещения курсора, а
кнопка 5 - в качестве клавиши Enter.
Для выхода из системного меню необходимо разомкнуть шлейф («повесить» трубку).
Для вхождения мультиплексора в 5-ти минутный цикл с сервисным IP 192.192.192.192, необходимо
прерывание, организуемое набором комбинации *56#, для выхода из цикла необходимо набрать *78#,
или дождаться его завершения по таймеру.

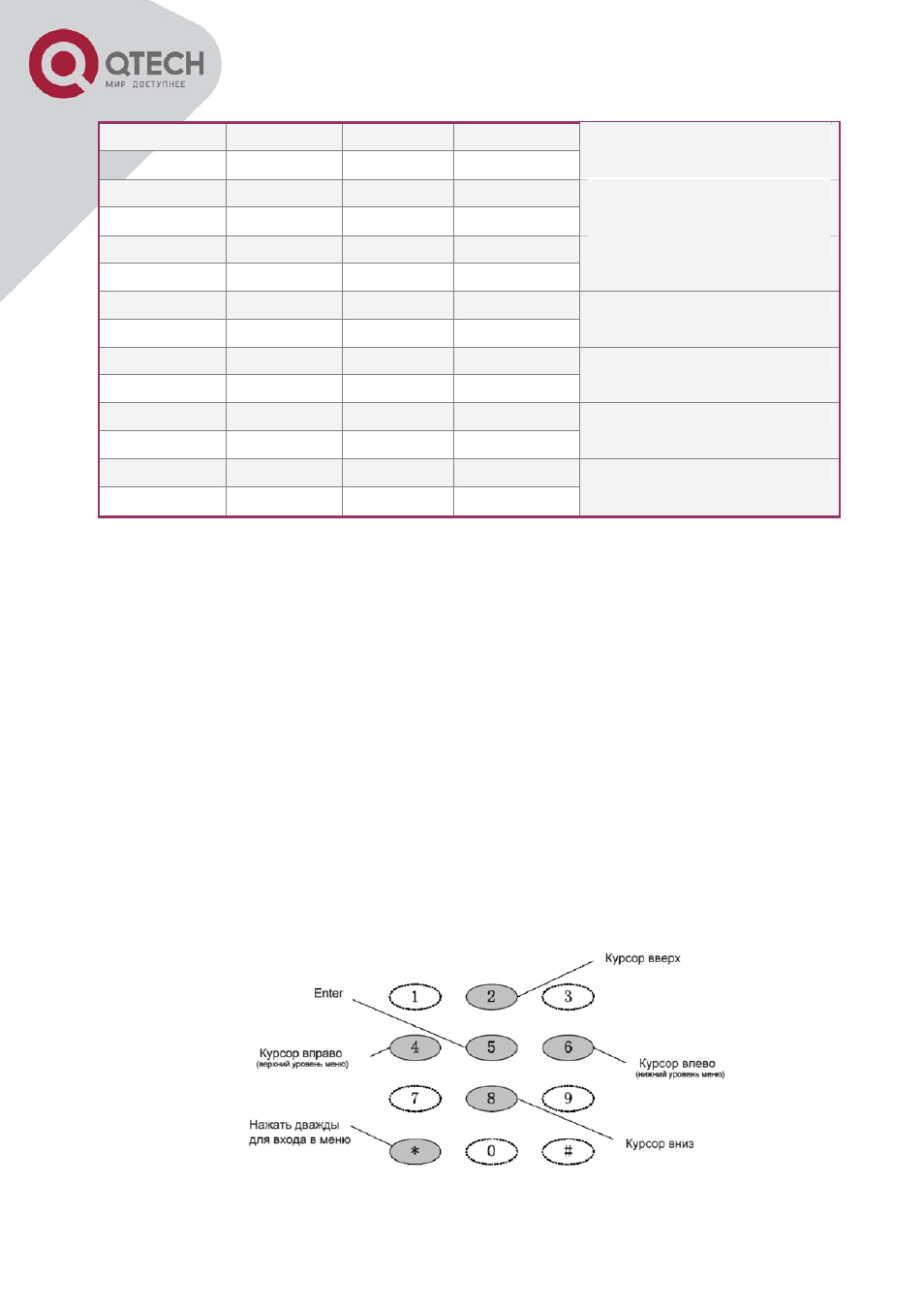

Рисунок 13 - Назначение кнопок навигации по системному меню
