13. ЗАЩИТА В СЕТЯХ SDH
В качестве общего названия механизмов отказоустойчивости в SDH используется термин «автомати-
ческое защитное переключение» (Automatic Protection Switching - APS). Он отражает факт перехода
(переключения) на резервный путь или резервный элемент мультиплексора при отказе основного.
В оборудовании и сетях SDH на основе QBM-7100(уровня STM-1) поддерживаются следующие основ-
ные виды автоматической защиты:
- защита мультиплексной секции, т. е. участка сети между двумя смежными мультиплексорами SDH
(Multiplex Section Protection, MSP);
- защита пути (соединения) через сеть для определенного виртуального контейнера (Sub-Network
Connection Protection, SNCP).
Защита мультиплексной секции (MSP) распространяется на секцию между двумя мультиплексорами,
включающую два порта и линию связи (куда, в свою очередь, могут входить регенераторы — но не
мультиплексоры). Обычно защита организуется по схеме «1+1». При этом для рабочего канала (верх-
няя пара соединенных кабелем портов на Рисунке 17) конфигурируется защитный канал (нижняя пара
портов). После обнаружения отказа (не работает порт, ошибка или деградация сигнала и т. п.) мульти-
плексоры переходят на прием и передачу по защитному каналу Рисунок 18.

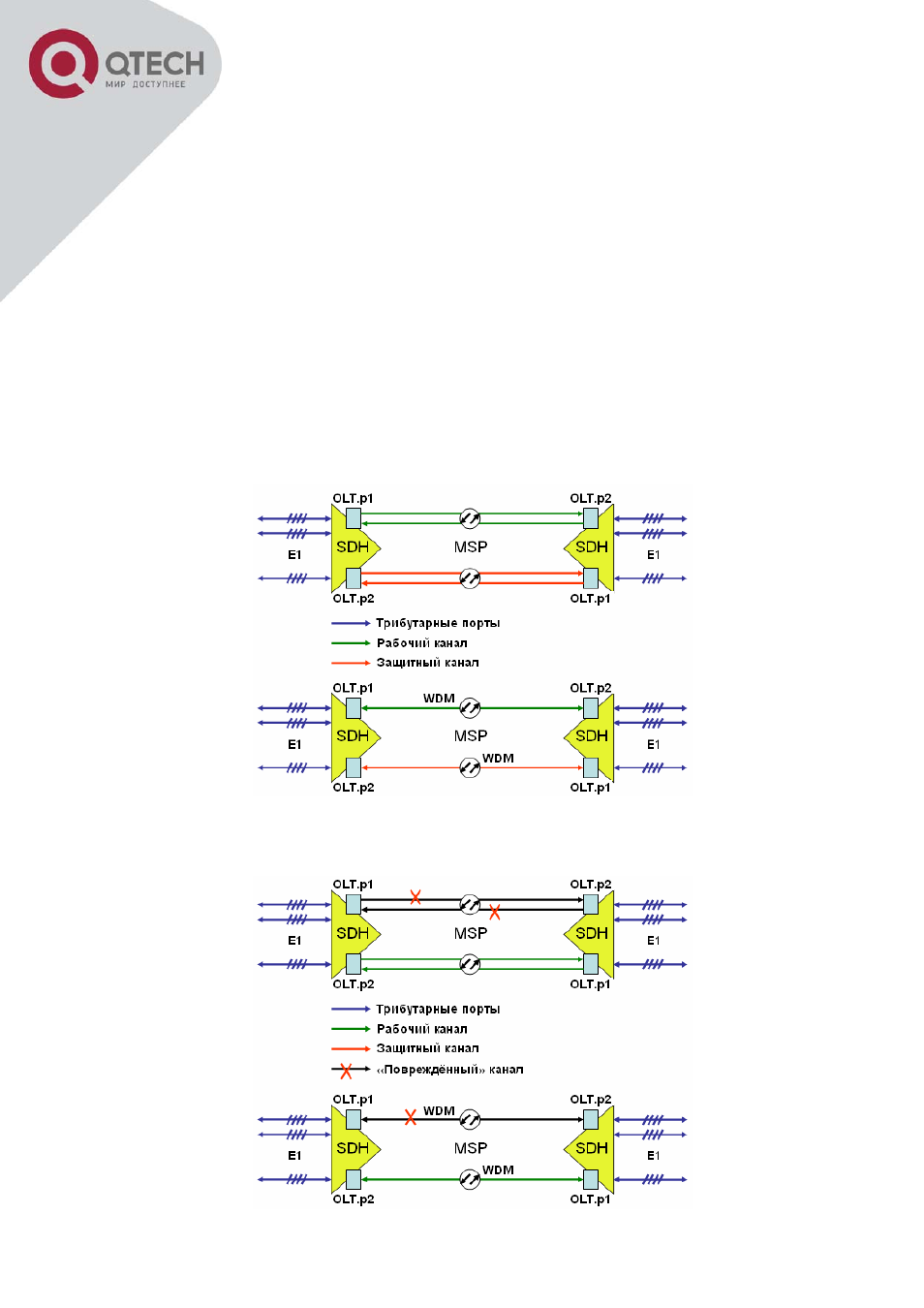

Рисунок 17
Рисунок 18
60
