5.5. РАЗЪЁМ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

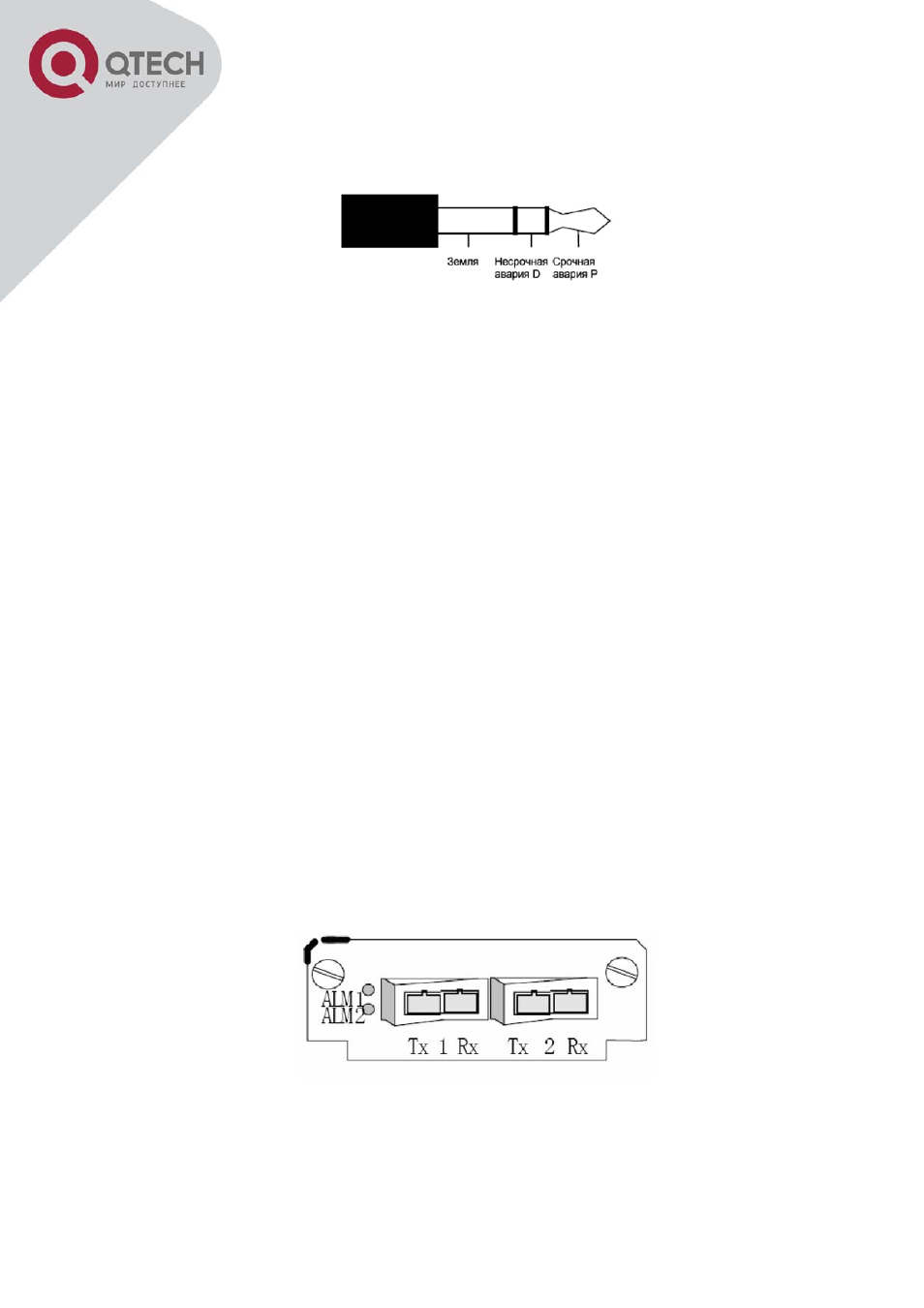

Рисунок 5 – Разъём аварийной сигнализации
Разъём аварийной сигнализации расположен на задней панели мультиплексора. Разъём позволяет
подключить световое табло или звуковую сигнализацию и выводить два типа аварий:
- не срочная авария;
- срочная авария.
5.6. ПАРАМЕТРЫ ИСПОЛЬЗУЕМОГО РЕЛЕ ТИПА TQ2-5V
Номинальный ток и напряжение в коммутируемой цепи c активной нагрузкой:
1 A, 30 В постоянного тока;
0,5 A, 125 В переменного тока;
Максимальное напряжение в коммутируемой цепи c активной нагрузкой:
110 В постоянного тока;
125 В переменного тока;
Максимальный ток в коммутируемой цепи c активной нагрузкой:
1 Ампер;
Максимальная мощность, потребляемая коммутируемой цепью c активной нагрузкой:
30 Ватт, 62,5 ВАР.
6. ИНТЕРФЕЙСНЫЕ МОДУЛИ
6.1. ОПТИЧЕСКИЙ МОДУЛЬ STM-1
Рисунок 6 – OLT карта, два порта STM-1, два волокна
