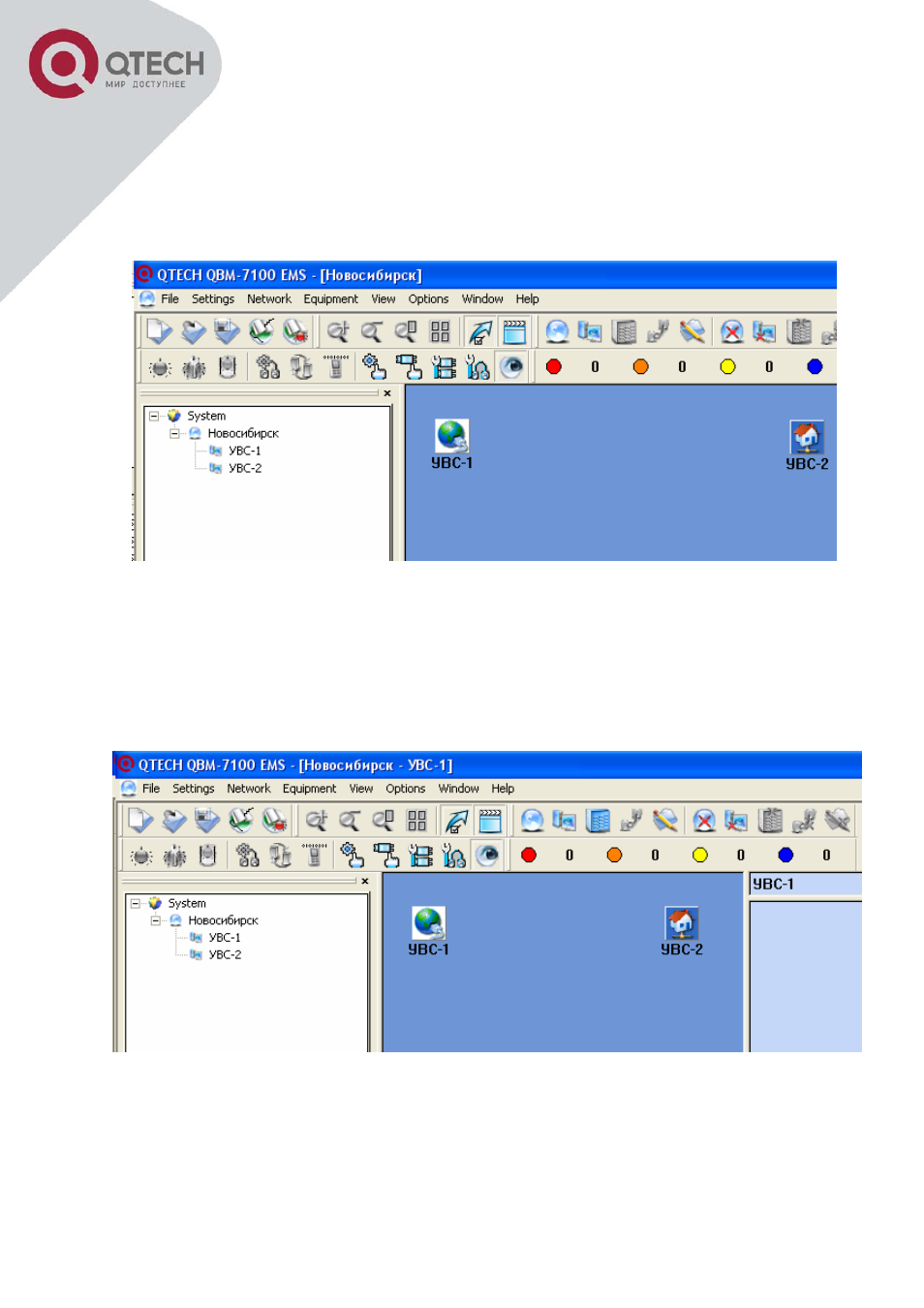

Аналогичным образом создать второй узел. И расположить полученный узел в области на участке се-
тевой топологии.
9.4. ВЫБОР СЕТЕВОГО УЗЛА ДЛЯ ЗАВЕДЕНИЯ ОБОРУДОВАНИЯ.
Для заведения оборудования SDH на сетевых узлах, осуществить двойной клик мышкой на узле, по-
сле чего должно появиться название сетевого узла в поле элементов находящихся на сетевом узле.
9.5. СОЗДАНИЕ СЕТЕВОГО ЭЛЕМЕНТА НА УЗЛЕ УВС-1.
Для создания на ранее выбранном узле сетевого элемента, необходимо выбрать Settings->New
Equipment, и в предложенной форме выбрать соответствующий тип устройства, ввести его текущий IP
адрес, маску и настройки отображения параметров объекта. Нажать кнопку OK в диалоговом окне или
клавишу Enter на клавиатуре.
