16

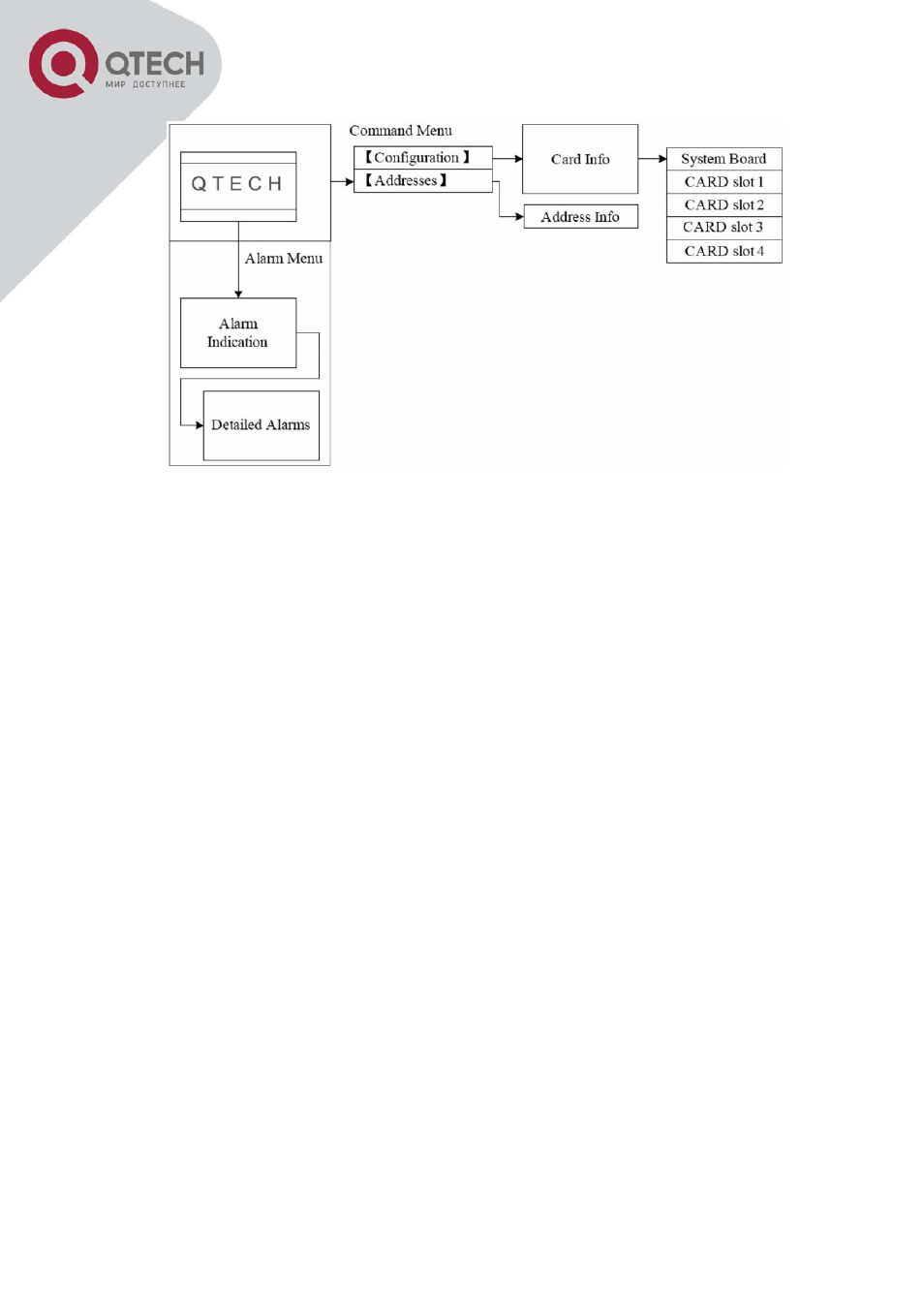

Рисунок 14 - Структурная схема системного меню
8. ПОДКЛЮЧЕНИЕ С ИСПОЛЬЗОВАНИЕМ TELNET
Сеть на основе оборудования SDH серии QBM-7100, может управляться с использованием программы
сетевого управления QTECH NMS. Детальное описание программного обеспечения дано в руково-
дстве на СУ, в данном документе представлено краткое описание.
Система управления представляет собой GUI. СУ поддерживает стык Q3. На физическом и канальном
уровнях, протокол Q3 использует Ethernet.
Предустановленный по умолчанию IP адрес имеет значение - 192.192.4.2. Мультиплексоры на сети,
должны иметь уникальные IP адреса, которые необходимо установить с использованием Telnet.
Для установки необходимого IP адреса, подключить мультиплексор к NIC персонального компьютера и
подключиться с использованием Telnet по IP адресу предустановленному по умолчанию. Для отобра-
жения текущего IP адреса, переведите первый переключатель на передней панели мультиплексора в
положение ON (на LCD отобразится, например 192.192.4.4). Если IP адрес, по каким-то причинам не
отображается, можно использовать сервисный IP адрес 192.192.192.192., предварительно организо-
вав прерывание.
После подключения в окне Telnet терминала необходимо ввести:
UserName:admin
Password:admin
Для получения списка возможных команд, введите команду help.
