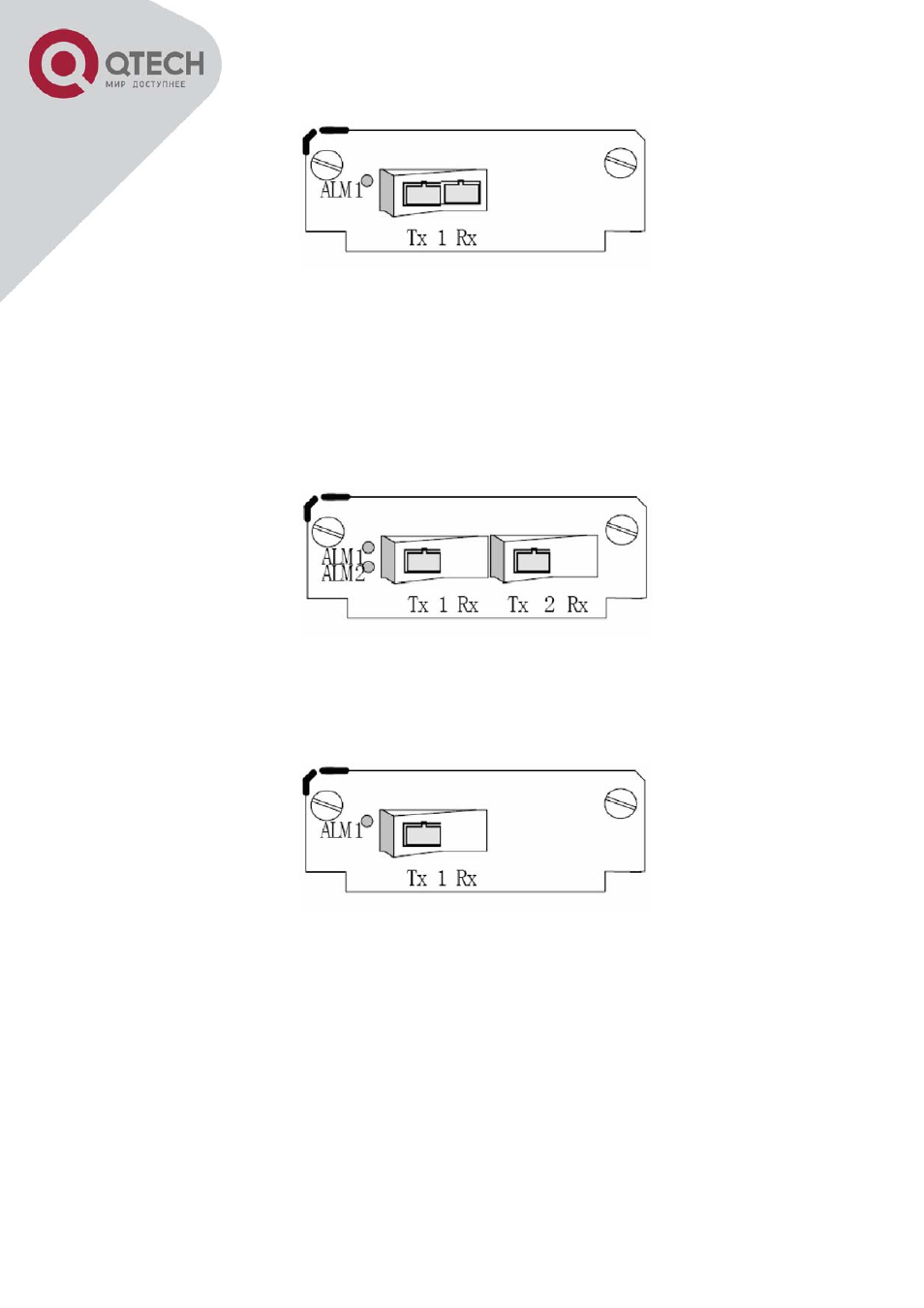

Рисунок 7 – OLT карта, один порт STM-1, два волокна
Линейная скорость: 155,52 Мбит/с;
Типы интерфейсов S-1.1, L-1.1, L-1.2 два волокна или WDM;
Линейное кодирование: NRZ;
Тип коннектора: SC/PC;
Мультиплексор может комплектоваться оптическими интерфейсными модулями, предназначенными
для работы на линиях разной длинны, с различным сочетанием длин волн, а также для работы по од-
ному волокну (WDM).
Рисунок 8 – OLT карта, два порта STM-1, WDM
Рисунок 9 – OLT карта, один порт STM-1, WDM
6.2. ТРИБУТАРНЫЙ МОДУЛЬ 8 Е1
Тип коннектора: RJ45;
Мультиплексор может комплектоваться интерфейсными модулями на 4 или на 8 портов Е1.
Положение джамперов 1-4, 6-8, 10:
ON - импеданс 75 Ом;
OFF импеданс 120 Ом.
