2. ОБЗОР
Мультиплексор QBM-SSADH предназначен для мультиплексирования и демультиплексирования ин-
формационных потоков и передачи их по оптическим линиям сетей SDH на уровне STM-1 (155,52
Мбит/с). Мультиплексор QBM-SSADH обеспечивает одновременную передачу интегрированного тра-
фика Е1 и Ethernet, а также данных N*64 кбит/с V.35 интерфейса.
Мультиплексор может быть использовано для построения сетей различной топологии («кольцо»,
«звезда», «цепь», «дерево», а так же смешанных топологий) с возможностью линейного резервирова-
ния 1+1, а также организации выносов с магистральных транспортных сетей.
2.1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Оборудование имеет четыре слота расширения для установки следующих интерфейсных модулей:
Интерфейсный модуль – один оптический интерфейс STM-1
(два волокна или WDM);
Интерфейсный модуль – два оптических интерфейса STM-1
(два волокна или WDM);
Интерфейсный модуль – 4 потока E1;
Интерфейсный модуль – 8 потоков E1;
Интерфейсный модуль – 2 порта Fast Ethernet
(одна VCG на оба порта);
Интерфейсный модуль – 4 порта Fast Ethernet
(индивидуальная VCG на каждый порт);
Интерфейсный модуль – 2 порта V.35, N*64 кбит/с.

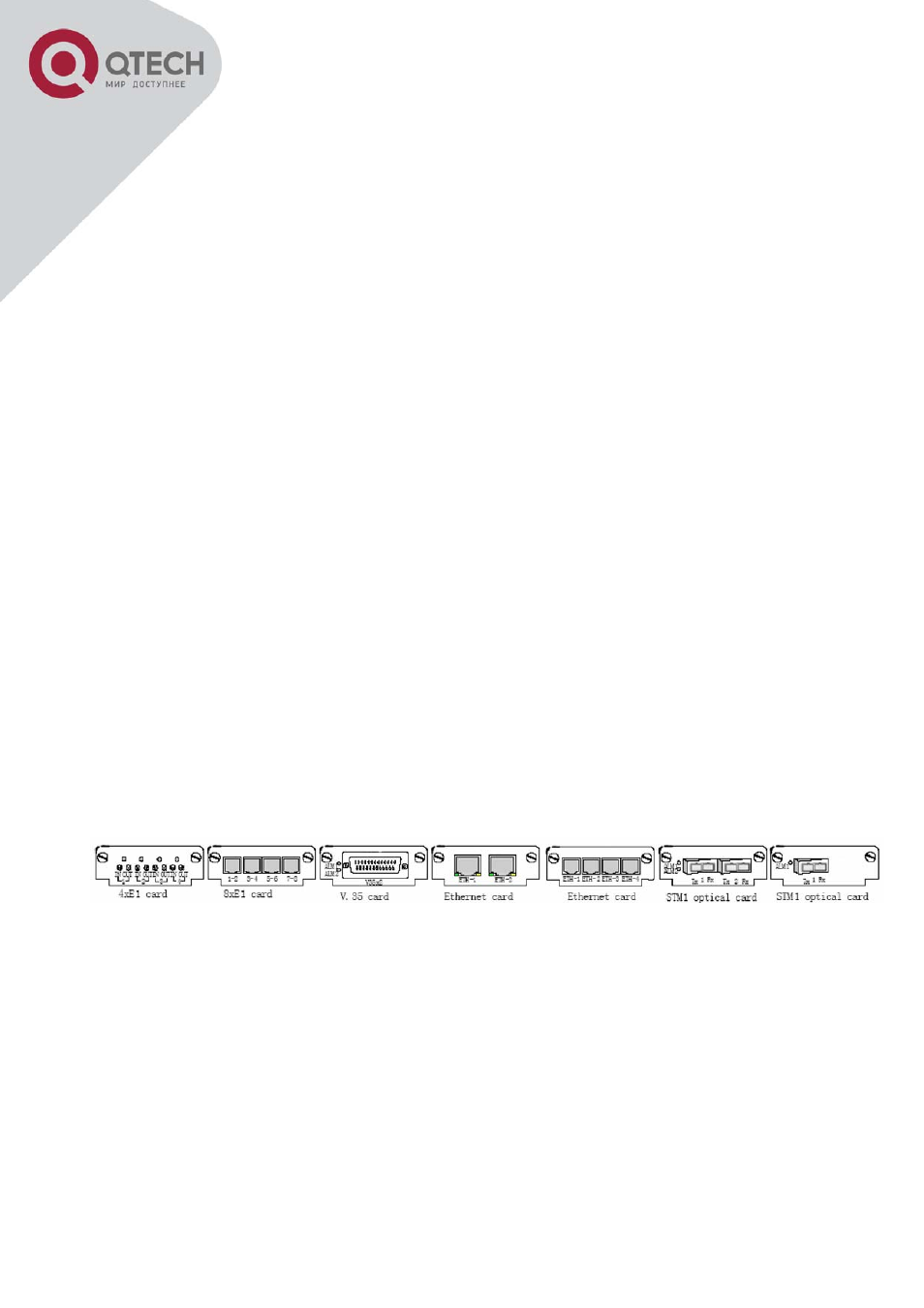

Рисунок 1 – Внешний вид панелей интерфейсных модулей
Поддержка неблокируемой матрицы кроссовой коммутации 504*504 VC-12.
Поддерживаемый тип сетевого элемента:
Терминальный мультиплексор – TM;
Мультиплексор ввода-вывода – ADM;
Цифровой кроссовый коммутатор – DXC;
Регенератор - REG;
Поддержка сетевой топологии: «кольцо», «звезда», «цепь», «дерево», а так же смешанных топологий
c поддержкой линейного резервирования 1+1.
Поддержка GFP инкапсуляции трафика Ethernet, VCAT VС-12 (от 1 до 46 VС-12 на один порт Ethernet).
Наличие жидкокристаллического дисплея для конфигурирования системы и отображения текущих па-
раметров и аварий.
