На четырёх портовую карту приходится 4 группы виртуальной конкатенации – VCG (VCG1-VCG4), а на
двух портовой карте одна общая группа – VCG1 (режим работы карты - коммутатор).

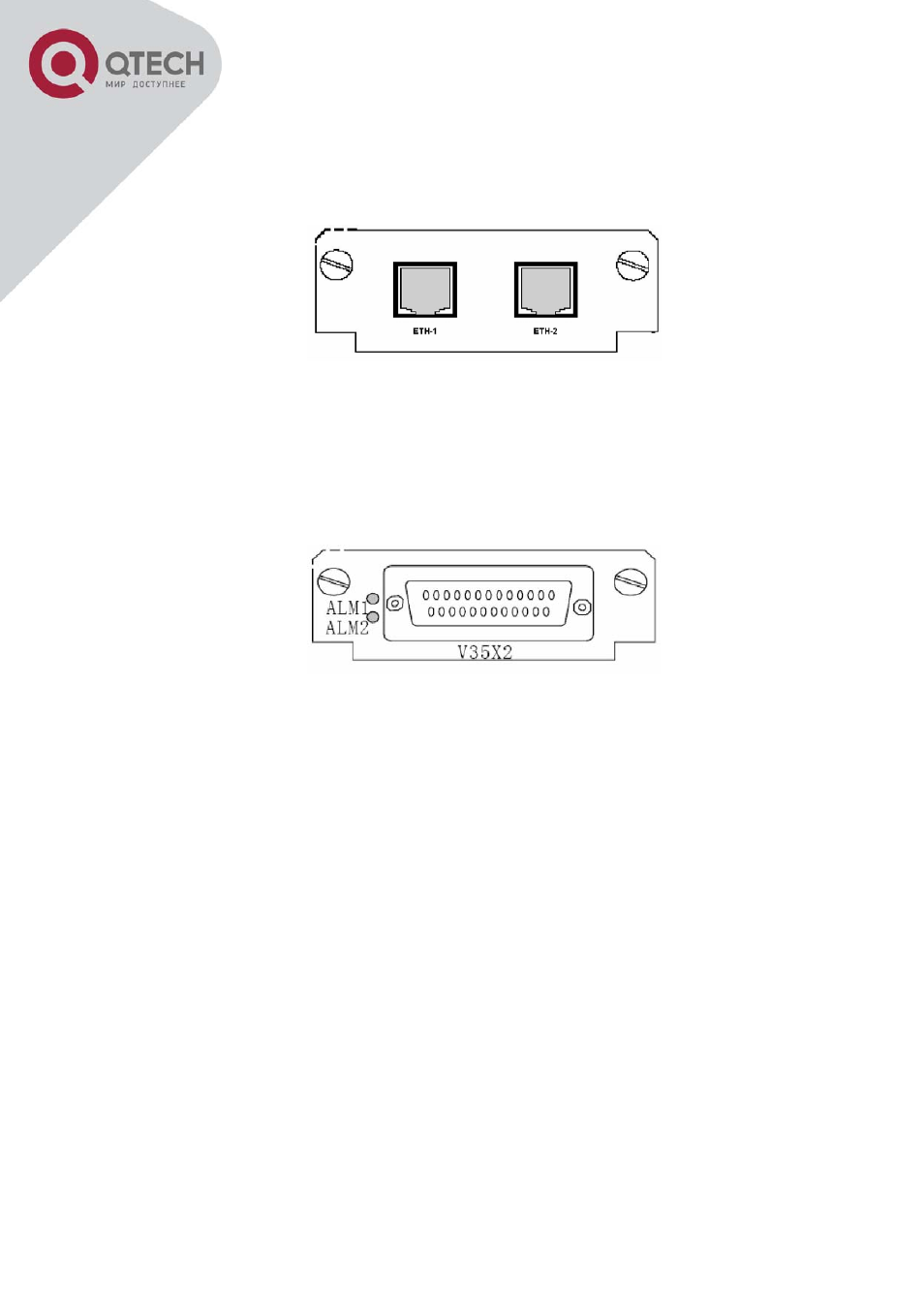

Рисунок 12 – Трибутарная карта 2*Ethernet (1 VCG)
6.4. ТРИБУТАРНЫЙ МОДУЛЬ 2 V.35
Тип разъёма: DB-25;
Интерфейсный модуль имеет 2 порта V.35;
Рисунок 12 – Трибутарная карта 2*V35 (VC12 на порт)
Интерфейсный модуль имеет две группы DIP переключателей: К1 и К2.
Колодка переключателей К1 имеет разрядность 10 бит и предназначена для выбора используемых
временных слотов (ВИ).
Бит 1 – Бит 5 - предназначены для выбора начального ВИ.
Например, положение 00111 соответствует ВИ номер 7.
Бит 6 – Бит 10 - предназначены для выбора конечного ВИ.
Например, положение 11111 соответствует ВИ номер 31.
Колодка переключателей К2 имеет разрядность 4 бита и имеет следующее назначение, приведённое
ниже, таблица 3.
