Внимание! Виртуальные контейнеры, которые будут являться членами
VCG1-VCG4 должны быть выбраны на вкладке VCG Conf. в нужном количест-
ве, но в отличие от двух портовой карты, не обязательно последователь-
но, но количество контейнеров должно совпадать из конца в конец, для кор-
ректной загрузки GFP кадров (индикатор GFPL вкладки Alarm).
VCG1 соответствует на карте первому физическому порту Ethernet.
VCG2 соответствует на карте второму физическому порту Ethernet.
VCG3 соответствует на карте третьему физическому порту Ethernet.
VCG4 соответствует на карте четвёртому физическому порту Ethernet.
Данную особенность следует учитывать при прописывании кросс коннекта в форме SDH Request
Management.

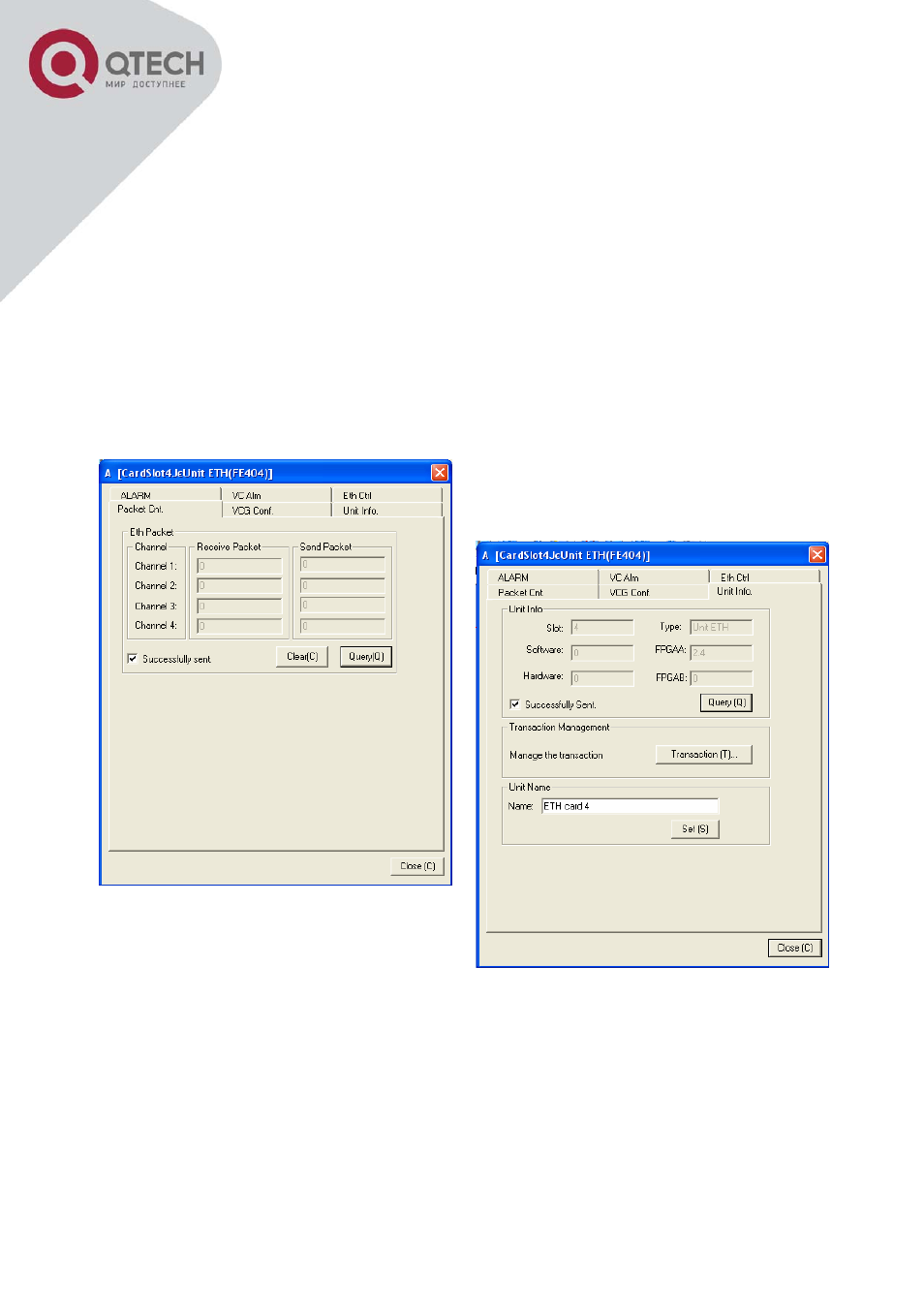

Вкладка Packet Cnt. Позволяет контролировать
количество переданных и принятых пакетов по
каждому из рабочих портов.
Вкладка Unit Info. позволяет запросить от мультиплексора его текущие версии Software и FPGAA, пу-
тём нажатия кнопки Query. Так же позволяет задать имя текущей карты отличное от имени по умолча-
нию.
Внимание! Имя по умолчанию генерируется в системе управления на основе
данных полученных при подтверждении текущей конфигурации, и содержит
в своём составе тип карты и номер слота, в который установлена карта.
Данная информация облегчает прописывание кросс коннекта.
