Соответственно следующим шагом необходимо определить членов для каждой группы виртуальной
конкатенации (VCG) VCG1~VCG4
Допустим, что необходимо использование трёх отдельных Ethernet портов (пусть это будут 1,2 и 3
порты, VCG1,VCG2 и VCG3 соответственно) с пропускной способностью:
Порт 1 – 4 Мбит/c => VCG1(2*VC-12);
Порт 2 – 4 Мбит/c => VCG2(2*VC-12);
Порт 3 – 2 Мбит/c => VCG3(1*VC-12).

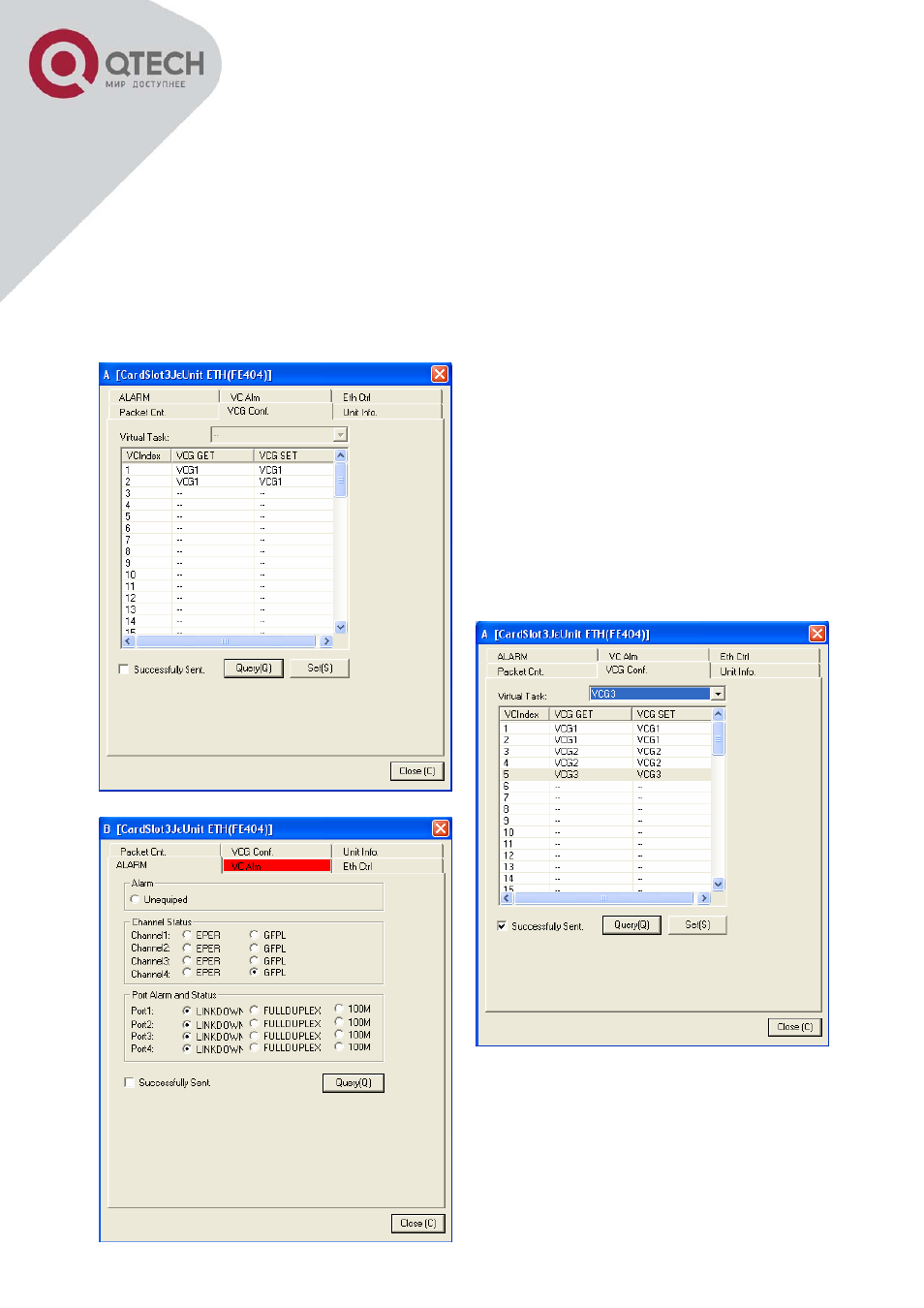

Вкладка VCG Conf. задаёт необходимое количество виртуальных контейнеров, которые будут входить
в группу виртуальной конкатенации VCG (VCG1-VCG4).
Для объединения контейнеров в VCG необходимо выбрать их путём выделения необходимой строки
первого столбца указателем мыши, и не отпуская
кнопку протянуть необходимое количество контей-
неров (идущих подряд), или выделить их с
использованием мыши и кнопки CTRL или SHIFT (в
случае выбора контейнеров не подряд, а в разброс).
Далее, в поле Virtual Task, выбрать пункт меню
VCGN(к примеру, VCG2), после чего нажать кнопку
Set. Для контроля нажать Query.
Аналогичные процедуры необходимо выполнить по
остальным портам Ethernet (VCG2,VCG3), а также
на ответном мультиплексоре.
Результатом корректного прописывания кросс кон-
некта из конца в конец и назначения членов VCG, на
мультиплексорах, является отсутствие аварии GFPL
по используемым VCG.
