Так же позволяет задать имя текущей карты отличное от имени по умолчанию.
Внимание! Имя по умолчанию генерируется в системе управления на основе
данных полученных при подтверждении текущей конфигурации, и содержит
в своём составе тип карты и номер слота, в который установлена карта.
Данная информация облегчает прописывание кросс коннекта.
9.11. ВКЛАДКИ ФОРМЫ ПАРАМЕТРОВ КАРТЫ С ИНТЕРФЕЙСАМИ
Е1.

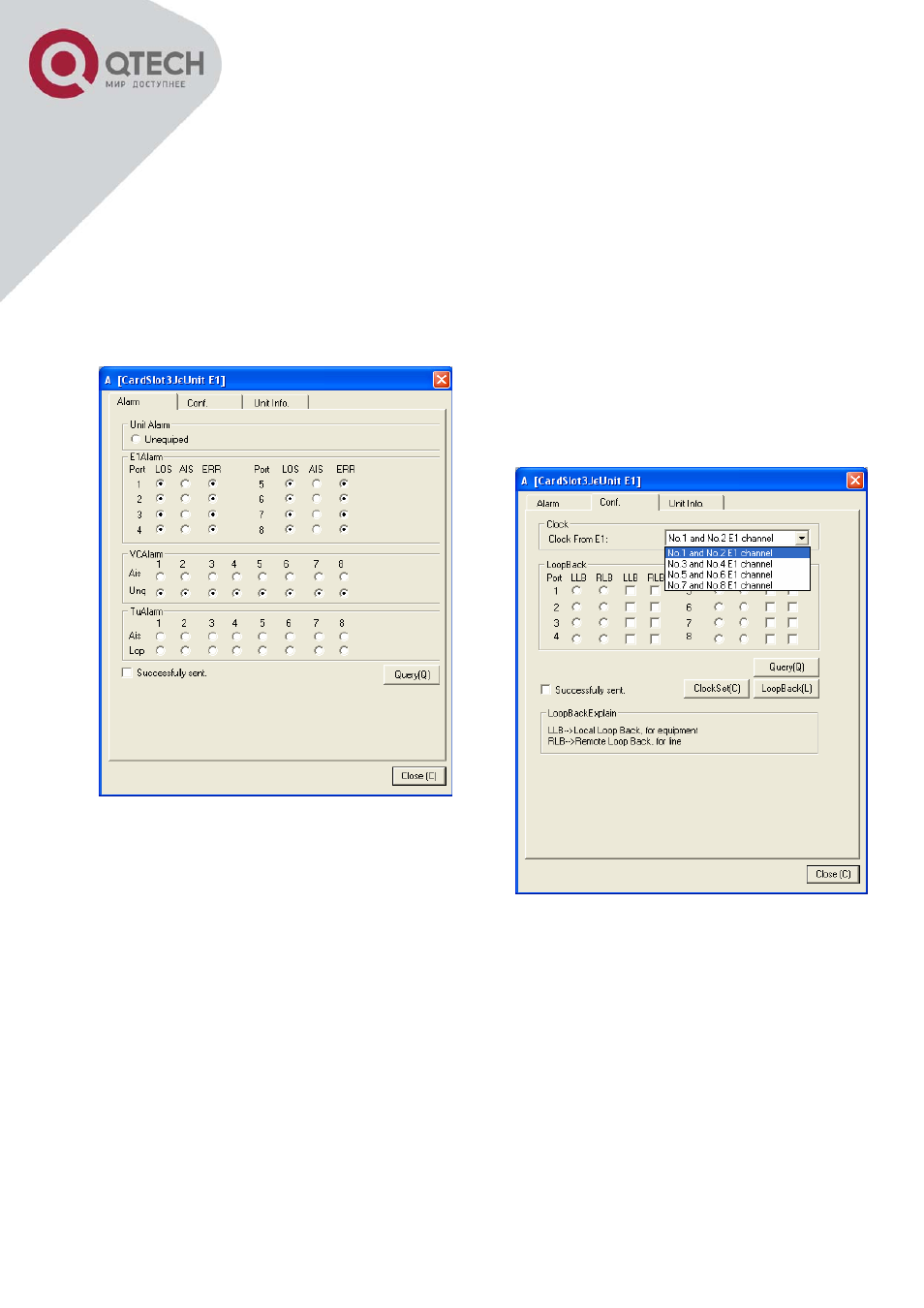

Вкладка Alarm, расположенная на форме карты Е1,
отображает текущий статус портов Е1 (LOS, AIS,
ERR) и используемых ими VC (AIS, Unequiped) и
TU(AIS,LOP).
Вкладка Conf. позволяет устанавливать завороты по
потокам E1, как индивидуально, так и группами.
Для установки индивидуальной петли необходимо выбрать поток или группу потоков (Port 1~8), и тип
заворота (LLB или RLB) установив необходимые галочки под соответствующими портами и типами
заворотов и нажать кнопку LoopBack, и проконтролировать состояние индицирующих маркеров.
RLB — для локальной петли по входящему потоку.
LLB — для удалённой петли по входящему потоку.
Для снятия заворотов необходимо снять ранее установленные галочки и нажать кнопку LoopBack, и
проконтролировать состояние индицирующих маркеров.
Блок Clock (Clock From E1) позволяет выбрать номера портов, с которых может браться внешняя син-
хронизация, поскольку для каждого слота мультиплексора предусмотрено два источника синхрониза-
ции. После выбора пары интерфейсов необходимо нажать кнопку ClockSet.
