В QBM-7100 реализована как одно- так и двунаправленная защита MSP. Двунаправленная защита
предусматривает полное переключение на защитные порты мультиплексоров при отказе рабочего ка-
нала в каком-либо направлении. Механизм MSP защищает все соединения, проходящие через защи-
щаемую мультиплексную секцию.
Проиллюстрируем установку защиты MSP на примере двух смежных узлов, рисунок 19.

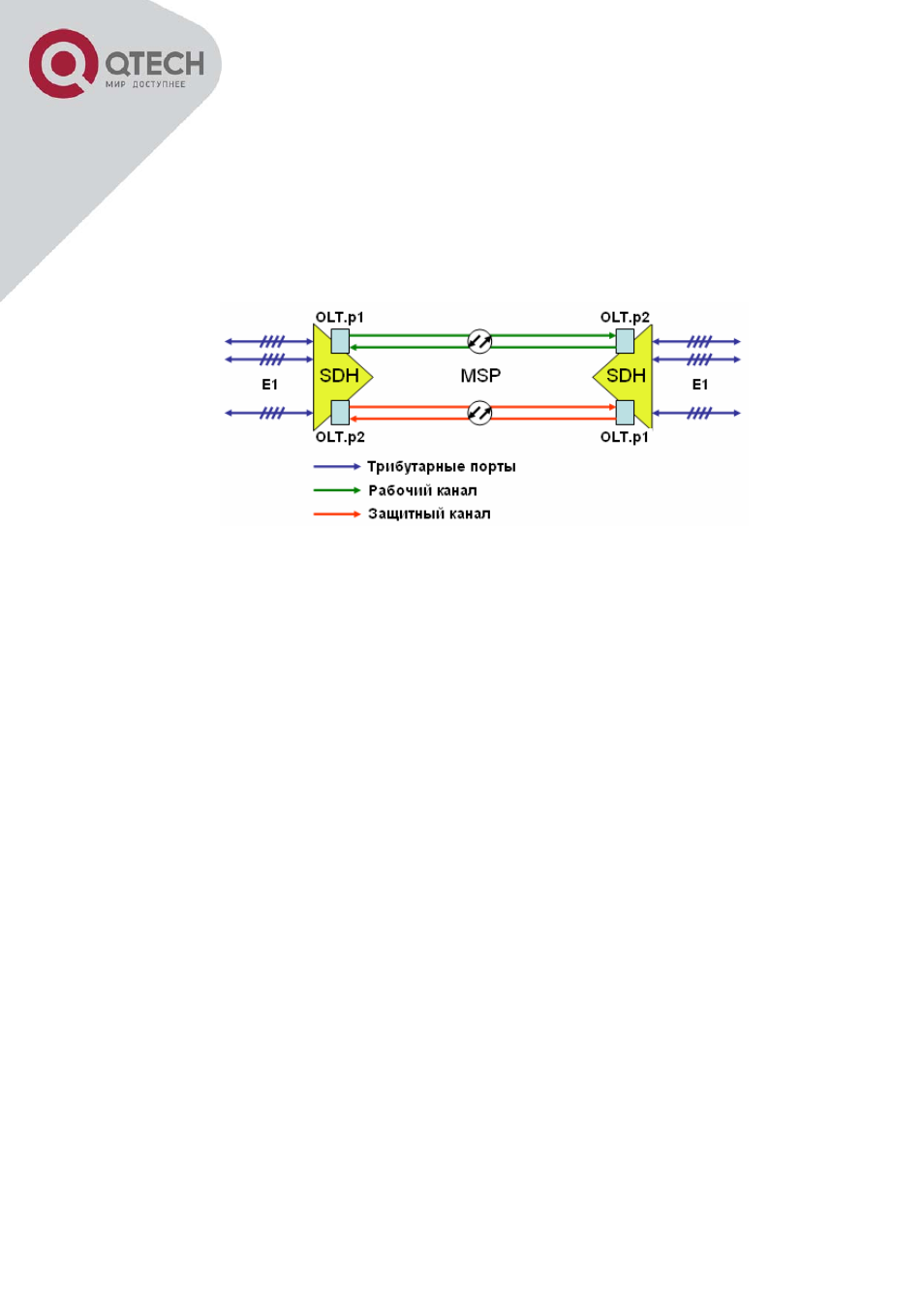

Рисунок 19 – Защита мультиплексной секции - MSP
Для создания топологии PTP необходимо:
1) Создание 2 узлов в области.
2) Создание сетевых элементов на каждом узле.
3) Настройка опроса мультиплексоров системой управления.
4) Подтверждение текущей конфигурации мультиплексоров.
5) Организация связей между сетевыми элементами в соответствии с физической схемой соединения
OLT портов.
6) Создание кросс коннекта c использованием APS MSP.
Первые пять пунктов были рассмотрены ранее. Пункт шесть приводится в данном разделе.
Для создания кросс коннекта, необходимо использовать команду Network->SDH Request
Management(S), в появившейся форме, выбрать мультиплексор и нажать кнопку Add(A).
