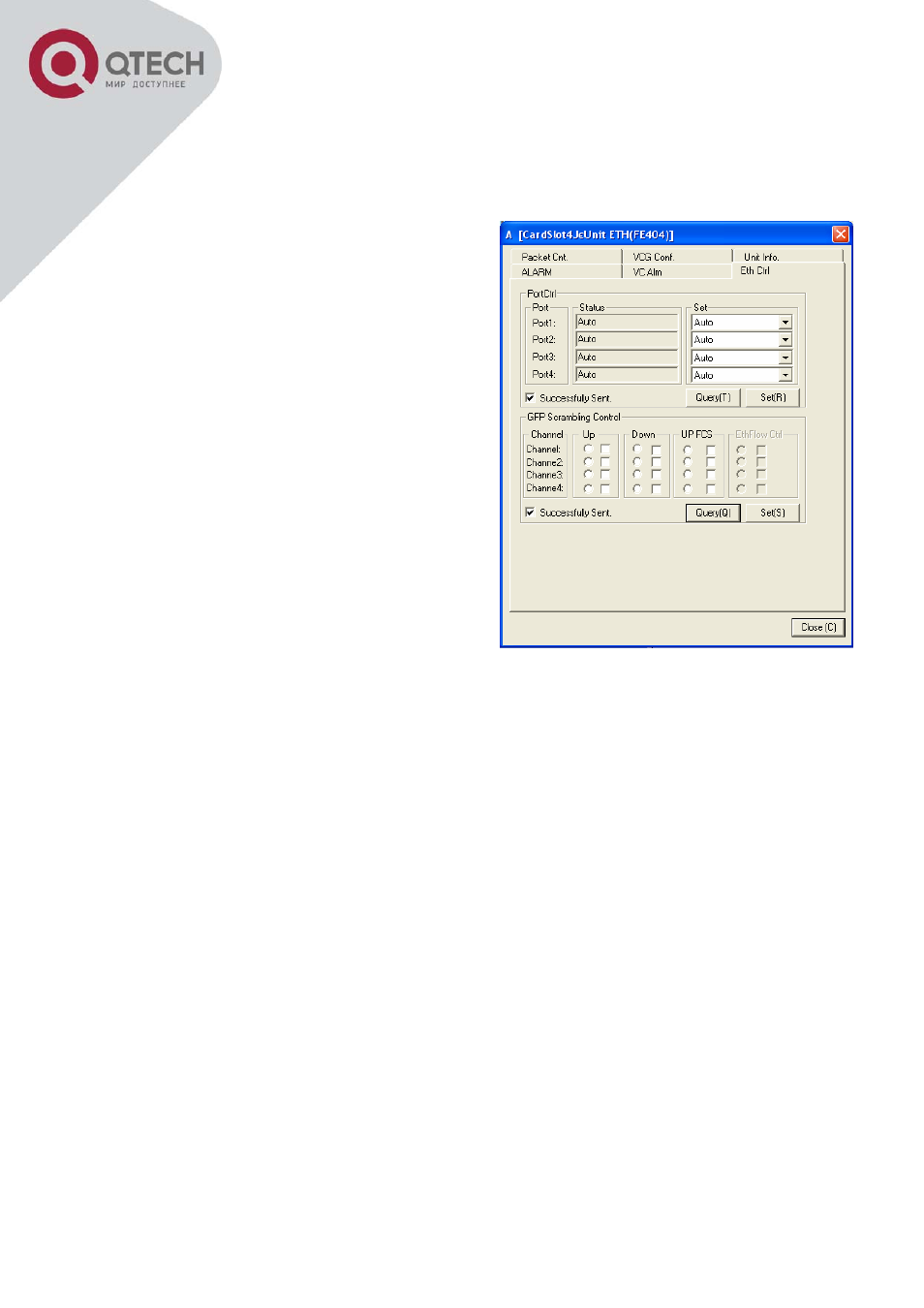

На вкладке Eth Ctrl, задать режимы работы портов Ethernet (блок PortCtrl), а так же параметры
скремблирования, блок GFP Scrambling Control.
58
Для однотипного оборудования, в блоке GFP
Scrambling Control необходимо выставить одинако-
вые параметры (UP, DOWN, UP_FCS) по каналам
(Channel1~Channel4) соответствующим физическим
портам Ethernet.
Внимание! При первичном запуске
оборудования, флаги UP и DOWN
установлены по всем каналам.
Для однотипного оборудования рекомендуется не
использовать блок GFP Scrambling Control, и соот-
ветственно при первом запуске мультиплексора,
необходимо сбросить данные флаги.
Для согласования с моделью QBM-S4S2AD2HV2,
необходимо установить флаги UP и DOWN по соот-
ветствующему каналу.
В случае попытки подключения к мультиплексорам
от других производителей необходимо использовать
блок GFP Scrambling Control, и подбирать
комбинацию флагов UP, DOWN, UP_FCS
(согласование с любыми мультиплексорами не
гарантируется).
Выше описанные процедуры являются обязательными для передачи Ethernet кадров.
Внимание! Виртуальные контейнеры, которые будут являться членами
VCG1-VCG4 должны быть выбраны на вкладке VCG Conf. в нужном количест-
ве, но в отличие от двух портовой карты, не обязательно последователь-
но, но количество контейнеров должно совпадать из конца в конец, для кор-
ректной загрузки GFP кадров (индикатор GFPL вкладки Alarm).
VCG1 соответствует на карте первому физическому порту Ethernet.
VCG2 соответствует на карте второму физическому порту Ethernet.
VCG3 соответствует на карте третьему физическому порту Ethernet.
VCG4 соответствует на карте четвёртому физическому порту Ethernet.
Данную особенность следует учитывать при прописывании кросс коннекта в форме SDH Request
Management.
Внимание! При связке ресурсов Ethernet карт с ресурсами OLT карт, возмож-
но использование VCAT VC-12 из разных OLT (имеющихся в мультиплексоре).
11. ПРОПИСЫВАНИЕ КРОСС КОННЕКТА ПРИ ИСПОЛЬЗО-
ВАНИИ ETHERNET КАРТ QBM-SH-2ETH
Создание кросс коннекта на примере трибутарных потоков Ethernet с использованием карт QBM-SH-
2Eth, производится аналогично изложенному выше примеру для карт QBM-SH-4Eth, с небольшими
изменениями.
