9.7. ПОДТВЕРЖДЕНИЕ ТЕКУЩЕЙ КОНФИГУРАЦИИ МУЛЬТИПЛЕК-
СОРА.
Для дальнейшей корректной работы системы управления, необходимо подтвердить текущую конфигу-
рацию для каждого сетевого элемента. Для этого необходимо выполнить команду Equipment->Confirm
Current Configuration и появившимся указателем кликнуть на внешний вид мультиплексора находяще-
гося в области узла. Данную процедуру необходимо повторить для каждого мультиплексора. Confirm
Current Configuration, также выступает в качестве кнопки мгновенного сохранения загруженного кросс
коннекта.

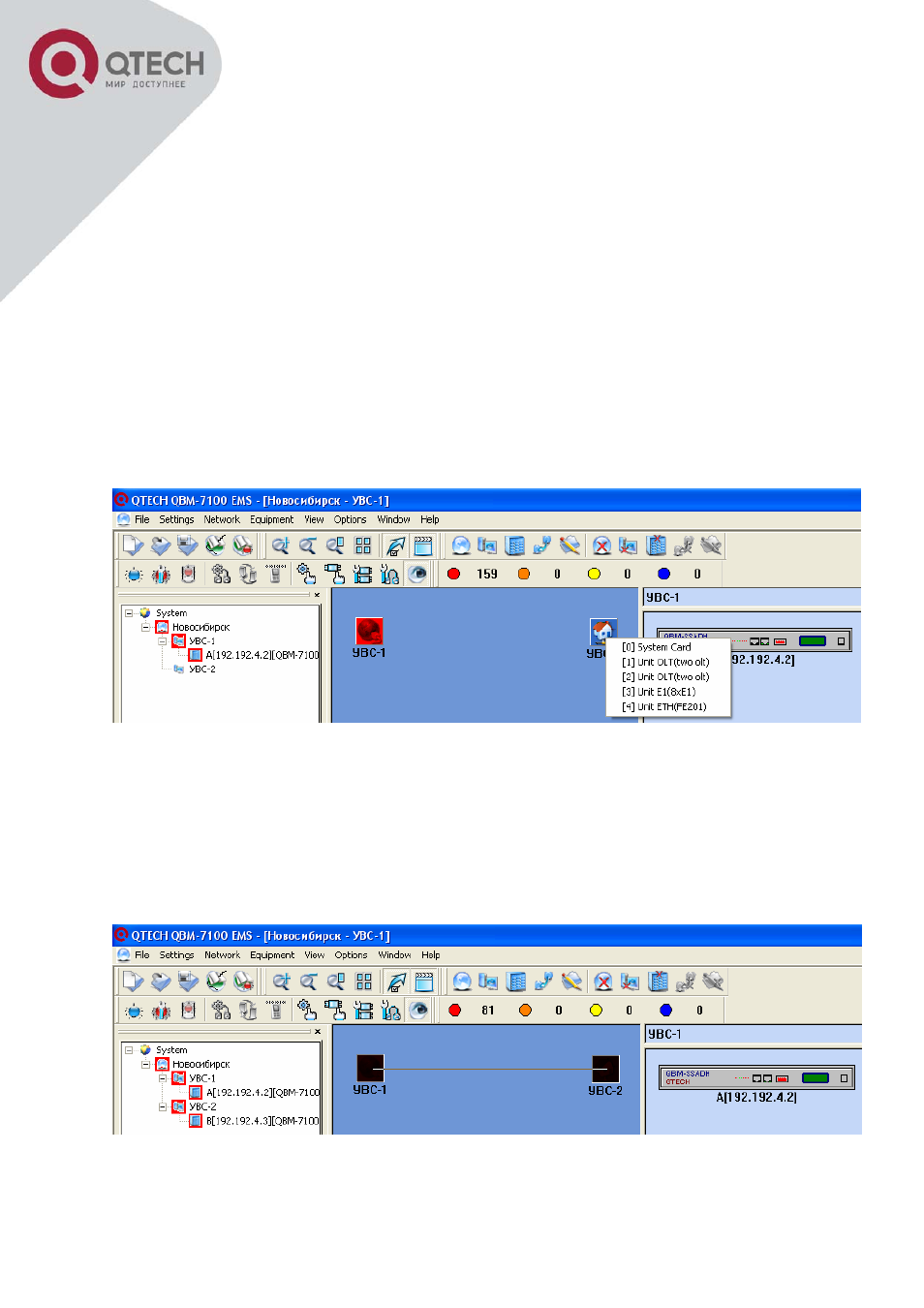

После проведения данной процедуры необходимо провести визуальный контроль правильности кон-
фигурации. Данная процедура выполняется путём наведения указателя мыши на сетевой элемент, и
нажатия правой кнопки. По результатам операции появляется меню со строками соответствующими
текущей аппаратной конфигурации (в них указаны слоты и установленные в них типы карт). Так же с
использованием данного меню можно выбрать карту, для доступа к её параметрам, путём выбора
пункта выпадающего меню.
27
9.8. ОРГАНИЗАЦИЯ СВЯЗЕЙ МЕЖДУ СЕТЕВЫМИ ЭЛЕМЕНТАМИ.
Для организации связей между сетевыми элементами разных узлов, необходимо использовать коман-
ду меню Settings->New Connection, при её выполнении появляется указатель в виде креста, который
необходимо навести на один сетевой узел, нажать левую кнопку мыши и протянуть звено, ко второму
узлу завершив операцию кликом мыши на узле.
После соединения узлов графическим линком, появляется форма, в которой необходимо указать
идентификатор подсети в поле Subnet ID. Нажать кнопку OK в диалоговом окне или клавишу Enter на
клавиатуре.
