Установка
Заземление
Заземление при использовании в качестве базовой
станции Обеспечение эффективной системы заземления важно в
любой станции связи. Хорошая система заземления может
повлиять на эффективность станции различными путями:
Она может минимизировать возможность удара током
оператора станции.
Она может минимизировать электрический ток на
оплетке коаксиального кабеля и корпусе трансивера,
который может создать помехи работе находящейся
рядом домашней электроники или лабораторного
тестирующего оборудования.
Она может минимизировать возможность нестабильной
работы
трансивера, причиненной влиянием
радиочастотного излучения или ненадлежащим
электрическим током логических устройств.
Эффективная система заземления может иметь различные
виды;
для более полного понимания смотри
соответствующие технические сведения о радиочастотах.
Приведенная ниже информация предназначена только в
качестве общего руководства.
Регулярно проверяйте систему заземления, как внутри
станции, так и снаружи, чтобы обеспечить наилучшее
функционирование и безопасность.
Заземление при мобильном использовании
Хотя достаточное заземление в большинстве случаев
установки будет достигнуто посредством отрицательного
провода кабеля питания и оплетки коаксиального кабеля
антенны, часто рекомендуется, чтобы Вы обеспечили
непосредственное заземление на корпус автомобиля в месте
крепления трансивера (установка с использованием
крепежного набора MMB-80 будет для этого достаточной,
если сама MMB-80 крепится на корпусе автомобиля).
Благодаря внезапному резонансу, который фактически
может
возникнуть в любом месте, вследствие
недостаточного заземления может возникнуть
ненадлежащее функционирование системы связи.
Признаками этого являются:
Влияние радиочастотного излучения (проявляющееся в
искажении переданного Вами сигнала);
Непреднамеренное изменение частоты;
Мерцание или пустые места на дисплее;
Звуковые помехи и/или
Потери памяти.
Имейте в виду, что указанные условия могут возникнуть при
любой установке оборудования связи. FT-897 имеет
широкие возможности по фильтрации, предназначенные для
минимизации вероятности возникновения таких проблем.
Однако случайный ток, возникший из-за недостаточного
заземления,
может исключить такую фильтрацию.
Соединение разъема заземления на задней панели
трансивера FT-897 с системой заземления автомобиля или
судна должно устранить любые подобные трудности.
Vertex Standart не рекомендует использование настекольных
мобильных антенн, если оплетка коаксиального кабеля
безопасно не заземлена вблизи точки питания антенны.
Такие антенны часто имеют своим последствием описанные
выше проблемы с заземлением.
Обычно заземление состоит из одного или нескольких
покрытых медью стальных стержней, воткнутых в землю.
Если используется несколько заземляющих стержней, то
они должны быть расположены "V"-образно и соединены на
вершине "V", ближайшей к месту расположения
радиостанции. Используйте толстый кабель в оплетке (как,
например, отрезок оплетки от коаксиального кабеля RG-213)
и надежные зажимы для крепления кабеля в оплетке к
заземляющим стержням. В целях обеспечения многих лет
безотказной службы, удостоверьтесь в защищенности мест
соединения от воды. Используйте тот же тип толстого
кабеля в оплетке для подсоединения к шине заземления
радиостанции (описано ниже).
Не используйте трубы газопровода в целях обеспечения
заземления! В противном случае возникает риск взрыва!!
Внутри радиостанции должна использоваться общая шина
заземления, состоящая из медной трубки диаметром по
меньшей мере 25 мм (1"). Альтернативная шина заземления
радиостанции может состоять из широкой медной пластины
(односторонняя монтажная плата наиболее для этого
подходит), прикрепленной ко дну рабочего стола.
Заземление таких отдельных устройств, как трансиверы,
блоки питания и устройства передачи данных должно быть
сделано непосредственно к шине заземления посредством
использования толстого кабеля в оплетке.
Не делайте заземления посредством соединения одного
электрического устройства с другим, а от него – к шине
заземления. Этот способ заземления, так называемая
"последовательная цепочка", может свести на нет любую

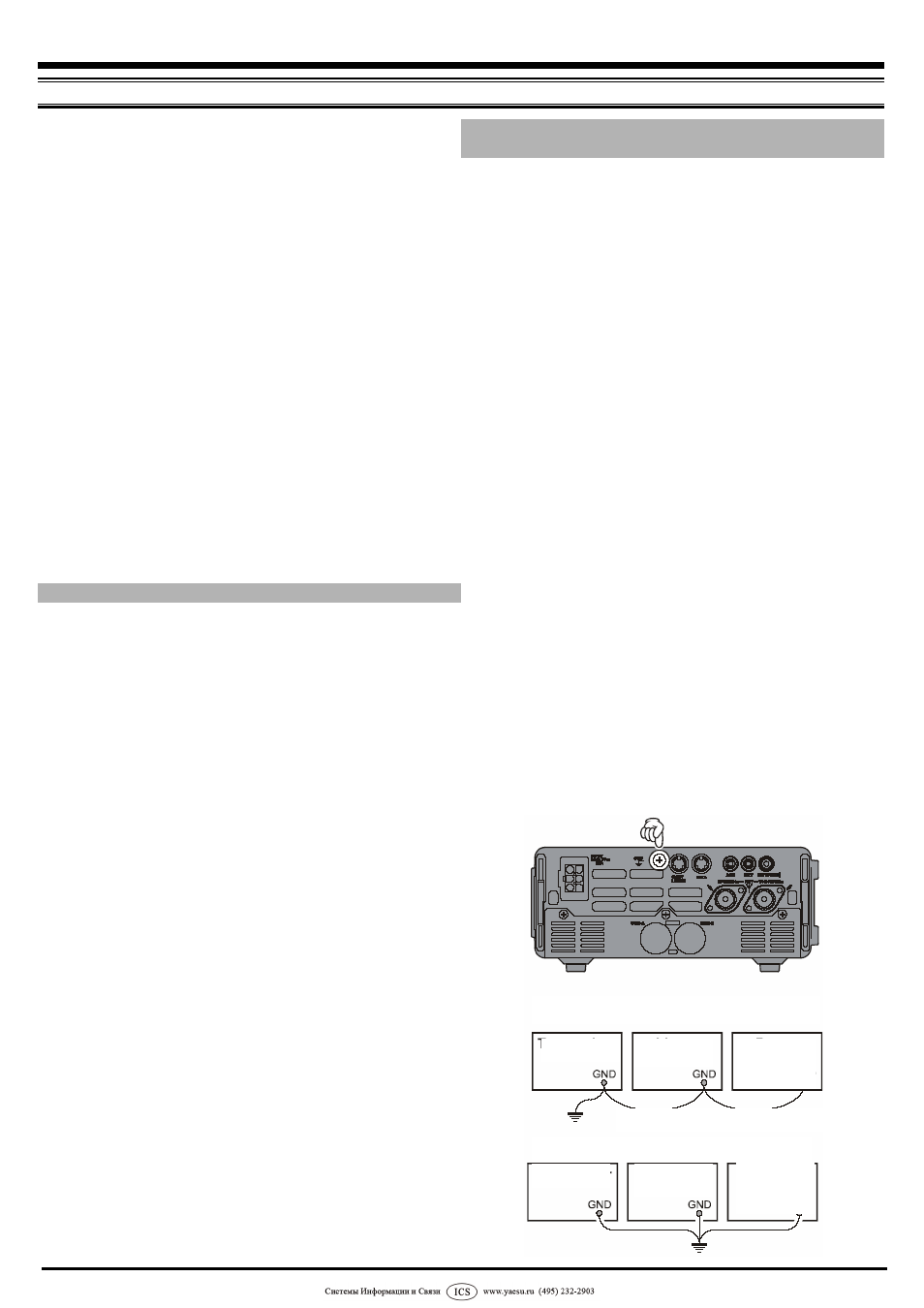

попытку создания эффективного заземления. Примеры
правильного и неправильного заземления приведены на
схемах ниже. Если Ваш коаксиальный кабель не
подсоединен
непосредственно к шине заземления
радиостанции, то Вы можете подсоединить кабель
заземления к штекеру "Заземление" на задней панели FT-
897.
FT-897 Руководство пользователя Страница 7
Штекер "Заземление" (GND)
Неправильное заземление
Правильное заземление
"последовательная цепочка"
Трансивер Усилитель Блок
питания
GND
Трансивер Усилитель Блок
питания
GND
