Установка
Подключение линейного усилителя
Удостоверьтесь в настройке Вашего усилителя таким
образом, чтобы он переключался через замыкание на землю,
что обеспечивается разъемом
CAT (LINEAR) Вашего FT-
897 (пином "TX GND"). Многие из таких усилителей
альтернативно используют "определение радиочастоты" для
управление своими реле. Если Ваш усилитель имеет такую
возможность, то Вы можете использовать путь управления
передачей/приемом от пина "TX GND" разъема
CAT
(LINEAR) для управления Вашим HF усилителем и
определение радиочастоты – для управления VHF или UHF
усилителем.
Путь управления передачей/приемом "TX GND" – это
транзисторная схема с "разомкнутым коллектором",
способная выдержать положительное напряжение на
катушке реле усилителя до +50V постоянного тока и ток до
400 mA. Если Вы планируете использовать несколько
линейных усилителей для разных диапазонов, то Вы
должны обеспечить наличие внешнего переключения
управления реле "TX GND" на соответствующий диапазон
посредством разъема
CAT (LINEAR).
Важное примечание!
Не превышайте уровень максимального напряжения или
номинального тока по линии "TX GND" разъема
CAT
(LINEAR). Эта линия несовместима ни с отрицательным
постоянным напряжением, ни с переменным напряжением
любой величины.
Большинство систем управления реле усилителя требуют
переключения только низкого постоянного напряжения/тока
(обычно +12V постоянного тока на 25 ~ 75 mA) и
переключающий транзистор в FT-897 легко согласуется с
такими усилителями.
FT-897 имеет пути подключения и управления,
необходимые для простого подключения к практически всем
общедоступным и продаваемым сегодня усилителям.
Такие пути включают:
Антенные разъемы ("HF/50 MHz ANT" и "144/430 MHz
ANT");
Шина управления передачи/приема (разомкнутый контур
на прием, замыкание на землю при передаче); и
Отрицательный разъем Автоматического контроля
уровня (диапазон контролируемого напряжения: 0V до –
4V постоянного тока).
При подсоединении к 1 КВт полупроводниковому
линейному усилителю VL-1000 простое соединение
обеспечивается
дополнительным соединительным
кабелем CT-58 (требуется, чтобы параметр Меню No-020
[CAT/LIN/TUN] был изменен на "LIN-EAR").
Разъем CAT (LINEAR) на задней панели – это 8-пиновый
небольшой разъем типа DIN с пином "TX GND",
обеспечивающему замыкание на землю при передаче для
управления передачи/приема Вашего линейного усилителя.
Разъем АСС – это небольшой стерео разъем с
возможностью
внешнего входного Автоматического
контроля уровня по гнездовому соединению. Основной
контакт – это замыкание через землю. Кольцевая схема
разъема АСС, замкнутого на землю, включает FT-897 в
режим передачи и в целях настройки усилителя (или
антенного тюнера) посылает стабильную CW-несущую.

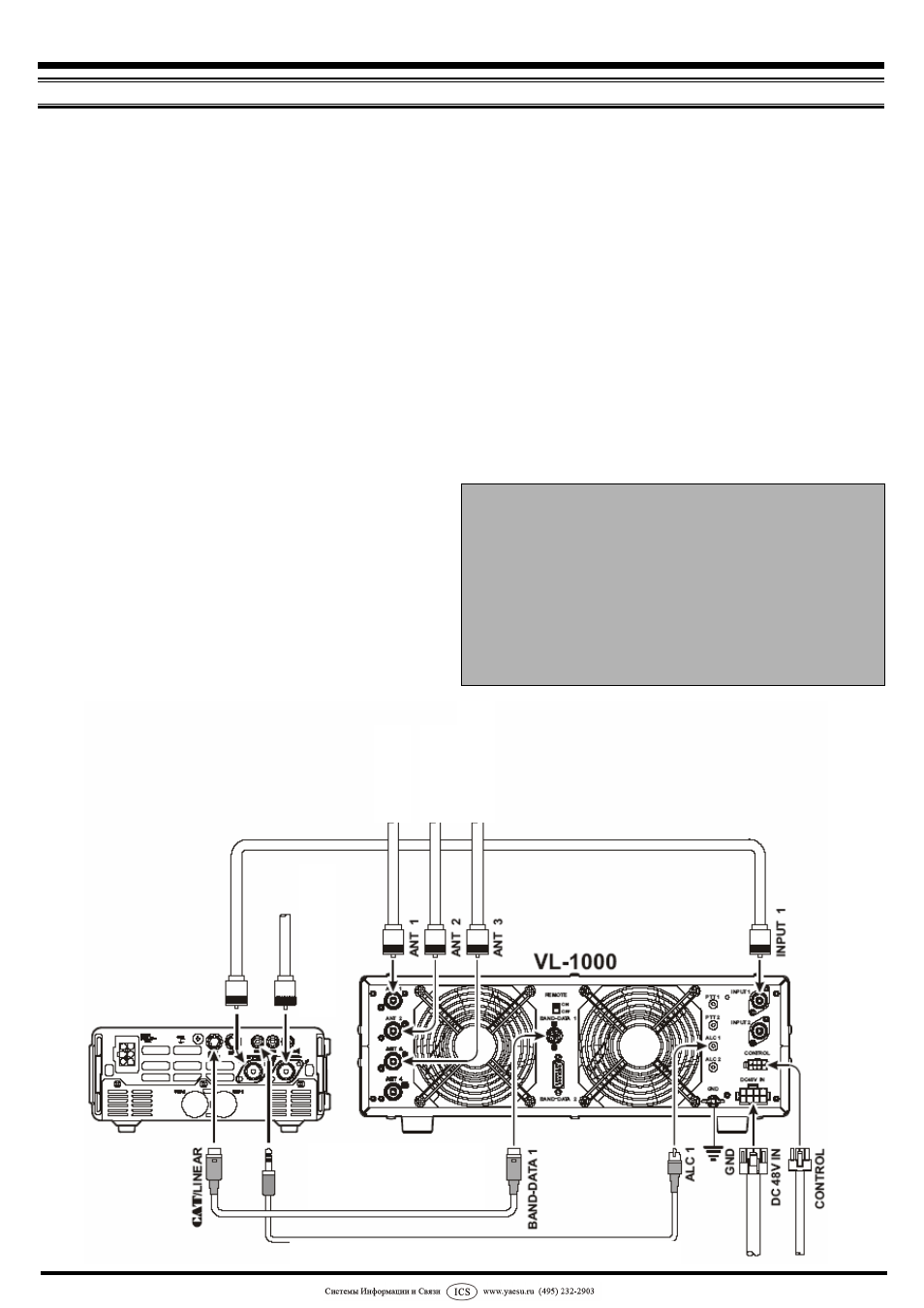

Обычная схема подсоединения усилителя приведена ниже.
Примите во внимание, что некоторые усилители, особенно
обычные VHF или UHF усилители, имеют два способа
переключения
передачи/приема: подвод +13V или
замыкание на землю.
Страница 10 FT-897 Руководство пользователя
СТ-58 Кабель
для передачи данных
диапазона
СТ-58 Кабель автоматического контроля уровня (ALC)
К
144/430 MHz
антенне
К
HF
антенне
К
HF
антенне
К
50 MHz
антенне
(вход
1
)
(у
п
равление
)
