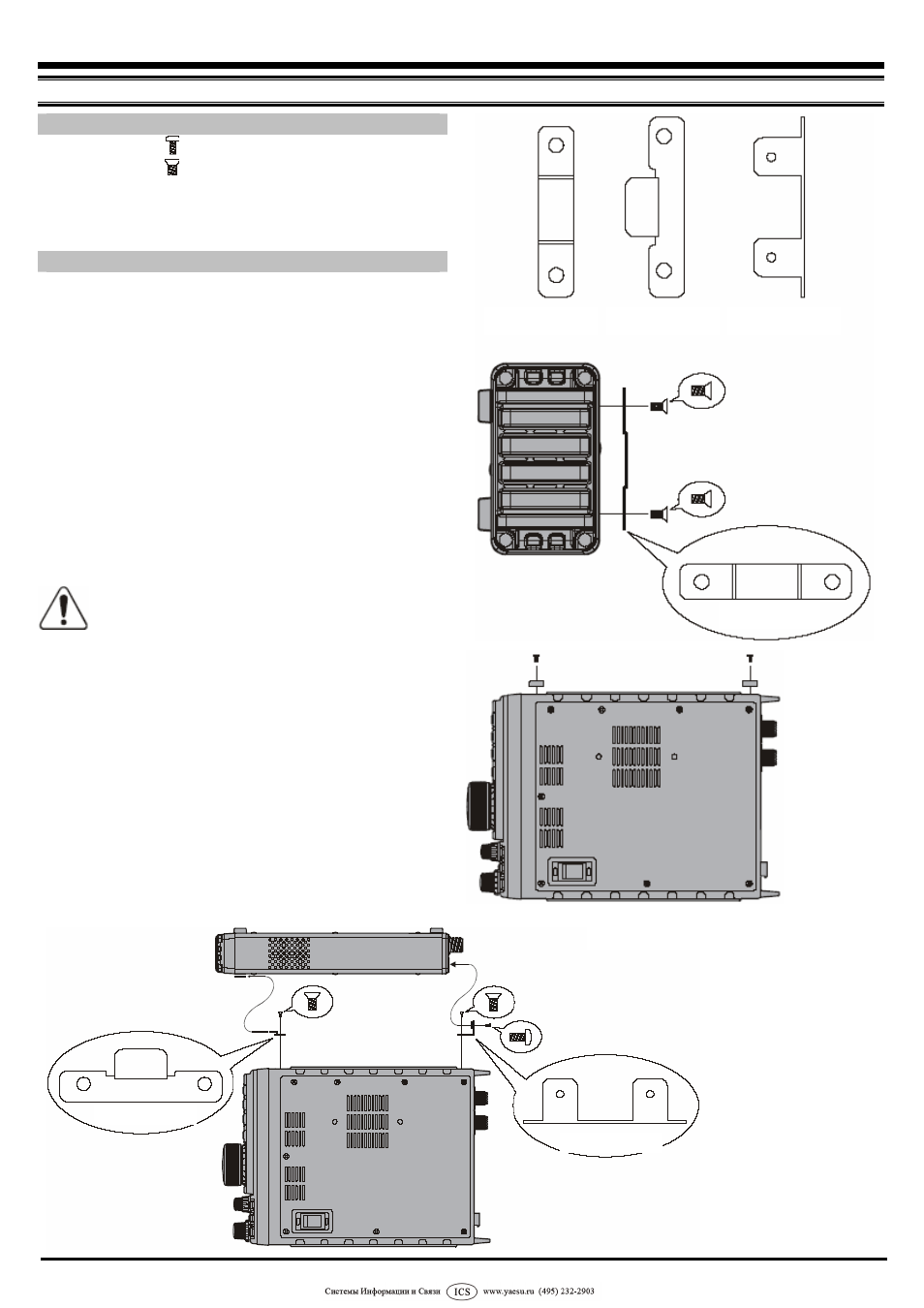

Установка дополнительных устройств
Внешний автоматический антенный тюнер "FC-30"
Список деталей
Винты (М3 х 6В) ………………………………………….2
Винты (М3 х 6В) ………………………………………….6
Крепежная пластина А………………………………………1
Крепежная пластина В………………………………………1
Крепежная пластина С………………………………………1
Установка
1. Выключите трансивер и отсоедините от него все
кабели.
2. Приверните крепежную пластину "А" к FC-30
используя поставляемые винты (Схема 1).
3. Удалите четыре резиновые ножки и крепящие их
четыре винта (Схема 2), а затем разместите крепежные
пластины "В" и "С" так, чтобы их отверстия совпали с
отверстиями на FT-897, и закрепите их используя
поставляемые винты (Схема 3).
4. Для установки FC-30 разместите FC-30 так, чтобы
крепежная пластина "А" с его стороны подошла к
крепежной пластине "В" на FT-897 (Схема 3), а затем
прикрепите крепежную пластину "С" (на FT-897) к
FC-30 используя поставляемые винты (Схема 1).
Смотри страницу 41 о соединении FC-30/FT-897 и
процедуре работы.
Не устанавливайте крепежные винты от FC-
30, если Вы не устанавливаете FC-30! Также не
используйте неподходящие винты для крепления FC-
30! Неправильное крепление может привести к
короткому замыканию внутренней схемы и причинить
серьезный ущерб!
Пластина А Пластина В Пластина С
Пластина А
Схема 1
Схема 2
Схема 3
Пластина С
Пластина В
