Установка
Подключение питания
Работа от внешнего источника переменного тока (требует дополнительного встроенного источника питания FP-30)
Работа от источника питания
1. Для того, чтобы включить трансивер, включите
выключатель питания (POWER) на FP-30 до включения
выключателя питания на FT-897.
2. Для того, чтобы выключить трансивер, выключите
выключатель питания (POWER) на FT-897 до
выключения питания на FP-30.
Когда Вы не используете FP-30 с FT-897
длительное время, отсоедините сетевой кабель от
настенной розетки.
При установке в качестве базовой станции Yaesu
рекомендует использовать источник питания переменного
тока FP-30, который предназначен для закрепления внутри
FT-897.

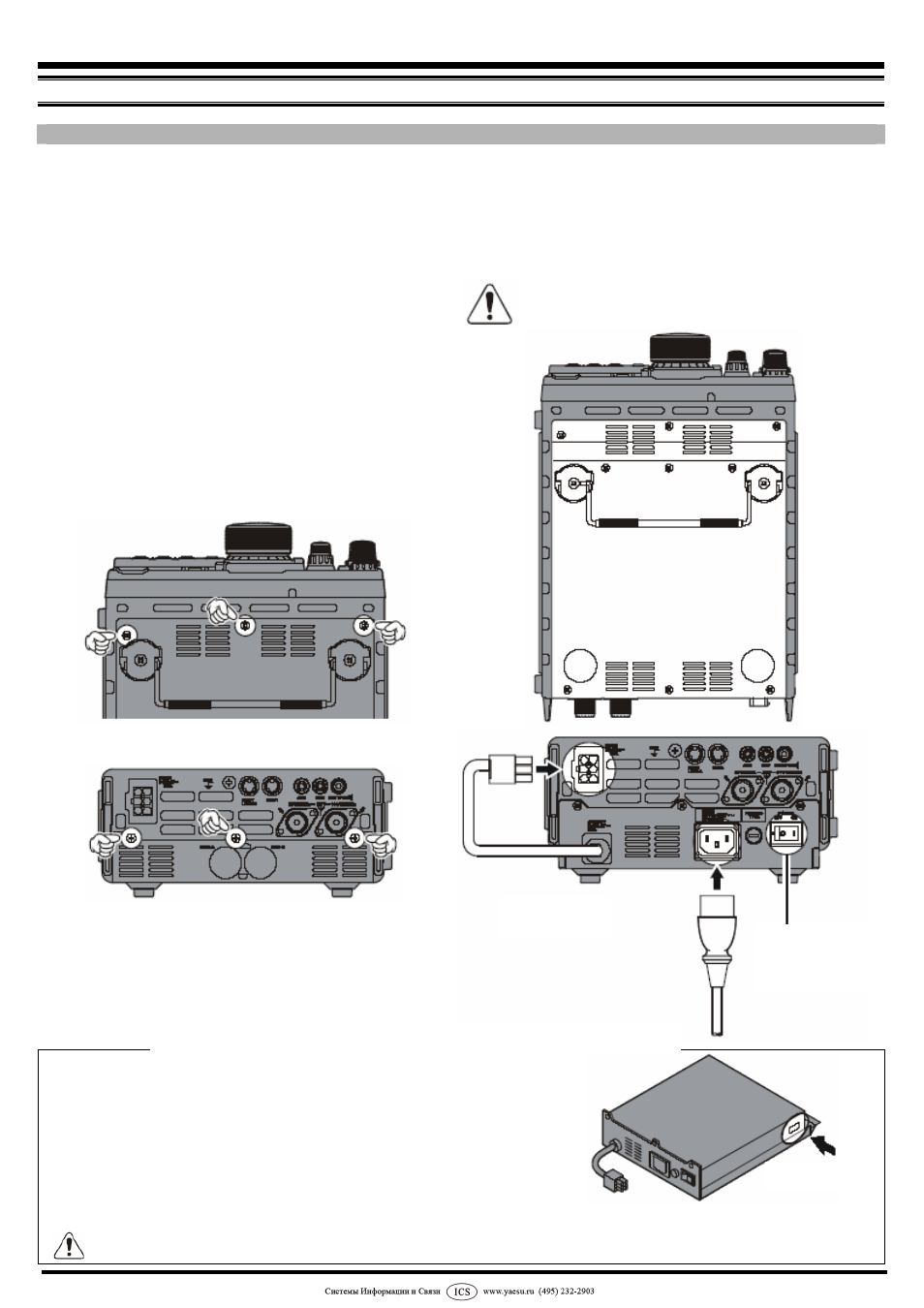

Установка
1. Выключите трансивер и отсоедините от него все
провода.
2. Выкрутите шесть винтов (по три винта на нижней и
задней стороне) и затем снимите нижнюю панель
(Схемы 1 и 2).
3. Присоедините FP-30 к нижней стороне FT-897 и
затем закрепите его шестью выкрученными ранее
винтами (Схема 3).
4. Подсоедините 6-пиновый штекер Molex от FP-30 к
гнезду INPUT на задней панели FT-897 (Схема 4).
5. Убедитесь в наличии необходимого напряжения и что
выключатель питания FP-30 (POWER) поставлен в
положение Выключено (OFF); соедините сетевой
кабель между гнездом INPUT и на задней панели FP-
30 и ближней настенной розеткой.
Перед тем, как передвинуть переключатель диапазонов напряжения, отсоедините
сетевой кабель FP-30 от розетки и затем подождите 10 минут для того, чтобы дать
разрядиться электролитическим конденсаторам источника питания (риск удара
током!).
Удалите пломбу на боковой стороне FP-30.
Передвиньте переключатель диапазонов напряжения на позицию "115" для работы от
100-120 Вольт переменного тока или на позицию "230" для работы от 200-240 Вольт
переменного тока.
Всегда используйте предохранитель на 10А в патроне предохранителя на задней
панели, независимо от того, работаете ли Вы от 100-120 Вольт или от 200-240 Вольт.
Не используйте ненадлежащий предохранитель.
Внимание: Наша Гарантия не распространяется на ущерб, причиненный напряжением, выходящим за установленные пределы, и
использованием ненадлежащего предохранителя.
FT-897 Руководство пользователя Страница 5
Схема 1
Схема 3
Удалите пломбу
Схема 2 Схема 4
Выбор входного напряжения (только для пользователей в США)
выключатель
питания
(POWER)
