Установка дополнительных устройств
Дополнительный генератор опорной частоты высокой стабильности TCXO-9
TCXO-9 обеспечивает высокую стабильность в широком диапазоне температур для того, чтобы усилить работу в цифровых
режимах.
1. Выключите трансивер путем нажатия и удержания в
течение одной секунды клавиши PWR, затем
отсоедините сетевой кабель от разъема INPUT на
задней панели трансивера, если Вы используете с FT-
897 источник постоянного тока или дополнительный
блок питания переменного тока FP-30.
2. В соответствии со Схемой 1 удалите восемь винтов,
которые крепят верхнюю крышку трансивера, а затем
отсоедините коннектор динамика от главного блока.
3. Снимите верхнюю крышку с главного корпуса,
выравнивая по стороне с ручкой для переноски.
4. В соответствии со Схемой 2 найдите на главном блоке
установленный на заводе узел REF. Удалите этот узел с
главного блока, а затем поместите TCXO-9 так, чтобы
его контакты были выровнены с крепежными
контактами на схеме и нажмите на него для установки на
место.
5. Поставьте на место верхнюю крышку и восемь винтов
(не забудьте подключить разъем динамика).
6. Установка TCXO-9 завершена. Подсоедините сетевой
кабель к разъему INPUT, если Вы используете с FT-897
источник постоянного тока или дополнительный блок
питания переменного тока FP-30.
TCXO-9
Главный блок

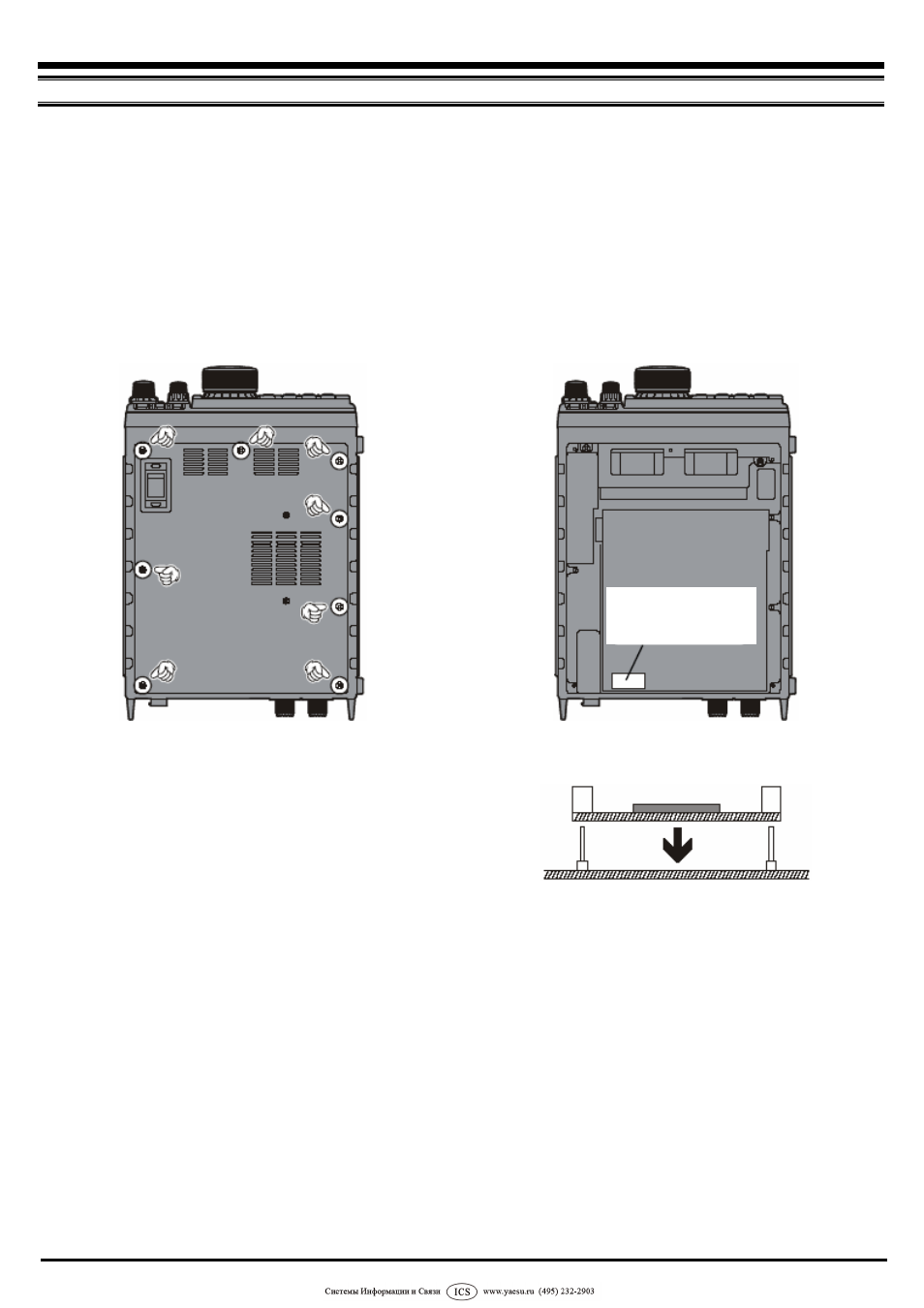

Схема 1 Схема 2
Место крепления
TCXO-9
