Установка дополнительных устройств
Дополнительные фильтры: YF-122S и YF-122C
1. Выключите трансивер путем нажатия и удержания в
течение одной секунды клавиши PWR, затем
отсоедините сетевой кабель от разъема INPUT на
задней панели трансивера, если Вы используете с FT-
897 источник постоянного тока или дополнительный
блок питания переменного тока FP-30.
2. В соответствии со Схемой 1 удалите восемь винтов,
которые крепят верхнюю крышку трансивера, а затем
отсоедините коннектор динамика от главного блока.
3. Снимите верхнюю крышку с главного корпуса,
выравнивая по стороне с ручкой для переноски.
4. Смотрите Схему 2 относительно мест крепления
дополнительных фильтров. Разместите фильтр так,
чтобы его контакты были выровнены с крепежными
контактами на схеме и нажмите на него для установки
на место (эти слоты не различаются для установленных
фильтров).
5. Поставьте на место верхнюю крышку и восемь винтов
(не забудьте подключить разъем динамика), а затем
подсоедините сетевой кабель к разъему INPUT, если
Вы используете с FT-897 источник постоянного тока
или дополнительный блок питания переменного тока
FP-30.
6. Установка фильтра завершена.
Для использования дополнительного фильтра нажмите
клавишу [В](2.3 или 500) (в многофункциональном ряду "n"
[CFIL, 2.3 или 500, 2.3 или 500]) для включения
дополнительного фильтра, установленного в слот "FIL-1".
Нажмите
клавишу [С](2.3 или 500) (в
многофункциональном ряду "n" [CFIL, 2.3 или 500, 2.3 или
500])
для включения дополнительного фильтра,
установленного в слот "FIL-2".
Примечание:
Если Вы желаете использовать
дополнительный фильтр для фильтра промежуточной
частоты при передаче на SSB, то измените установку Меню
No-086 [TX IF FILTER] на "FIL-1" или "FIL-2" (слот, в
который Вы установили дополнительный фильтр YF-122S).

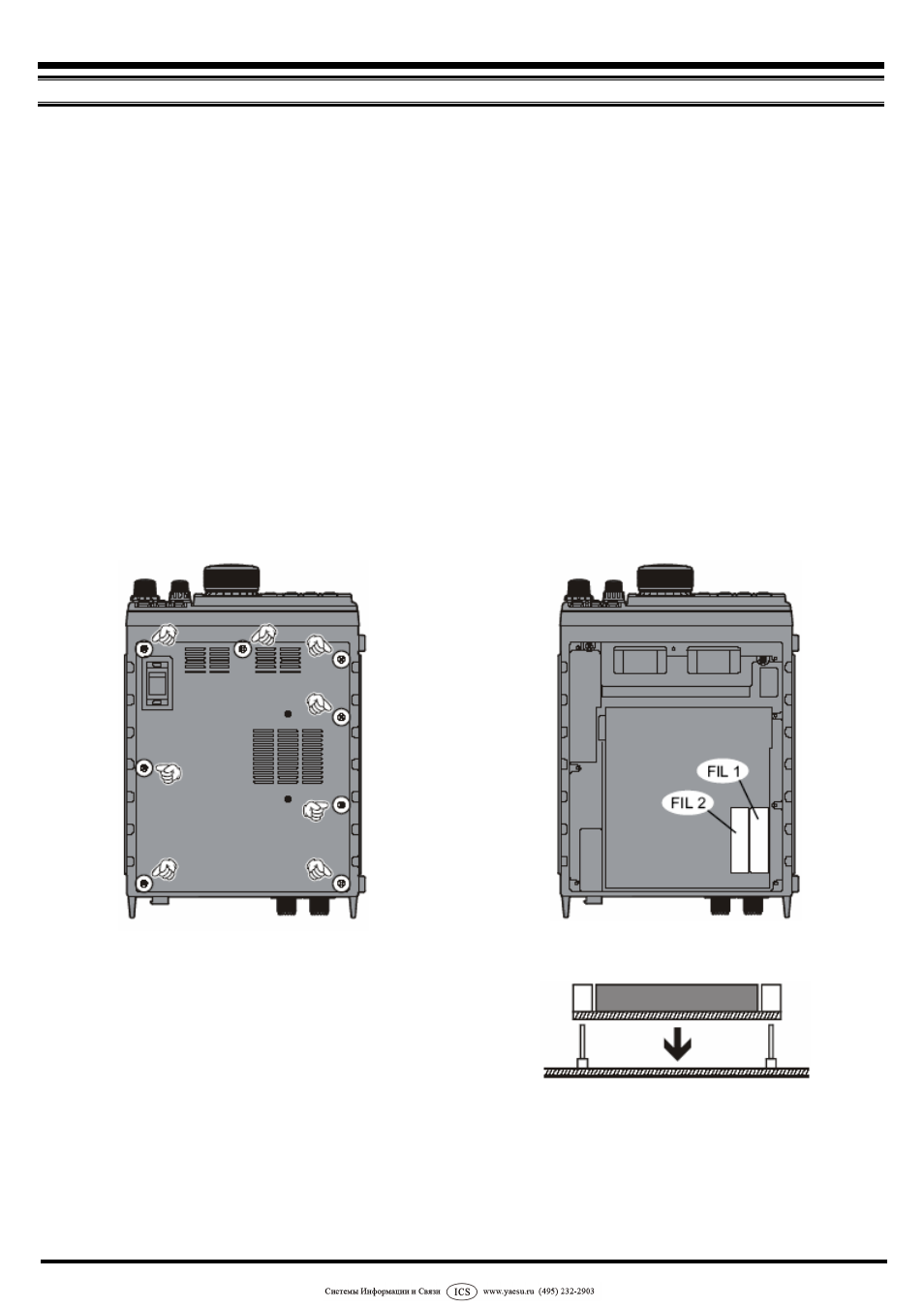

Схема 1 Схема 2
Дополнительный фильтр
Главный блок
