Установка
CW ключ/подключение ключа Аксессуары приемника
(записывающее устройство и т.д.)
Подсоединение записывающего устройства
(кассетного) или иного подобного аксессуара
приемника легко осуществить путем использования
канала Data Out (1200 bps) (пин 5) и канала Земля (пин
2) разъема DATA (данные). Выходной ток аудио звука
составляет 100 mV при сопротивлении 600 Ω.
Установка передней подставки

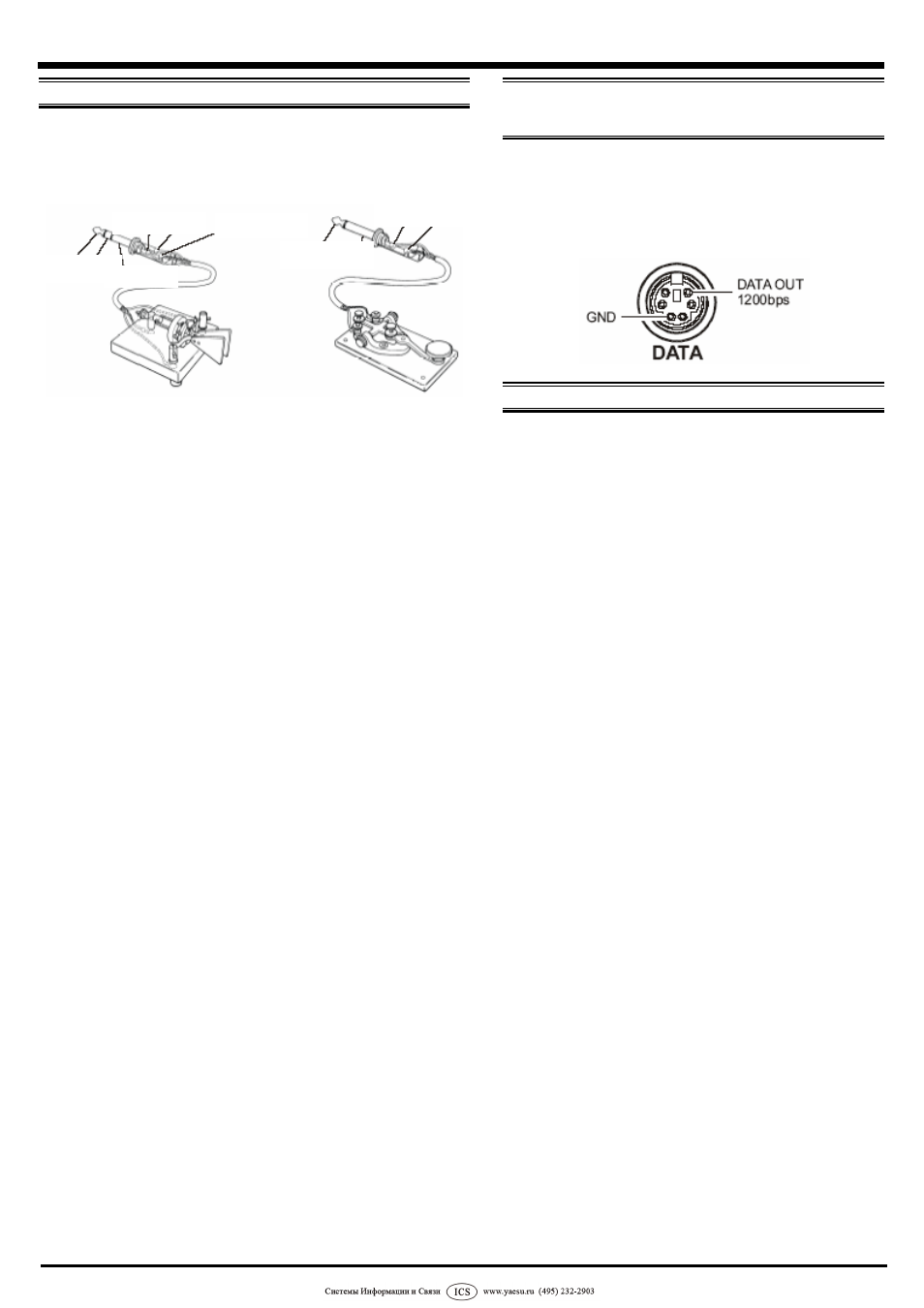

Все общедоступные ключи должны четко работать со
встроенным электронным ключом. Схема соединения
контактов для ключей приведена ниже.
Для непосредственной работы ключом используется только
соединения стержневой и концевой частей.
Примечание: Даже при использовании прямого ключа, Вы
должны использовать трехконтактный
("стерео") разъем. Если используется
двухконтактный разъем, то основной контакт
будет замкнут на землю.
При использовании внешнего электронного ключа будьте
абсолютно уверены в том, что он настроен "положительно", а
не "отрицательно" или на работу от "батарейного блока".
Напряжение "поднятого" ключа FT-897 составляет +5V, а ток
"нажатого" ключа составляет всего около 1mA.
Для
автоматической передачи CW посредством
персонального компьютера и внешнего запоминающего
устройства передачи CW сигнала, имеющего возможность
ручного режима передачи, обычно возможно соединение
линий передачи CW сигнала вместе через "Y"-образный
штекер. Сверьтесь с документацией, приложенной к Вашему
устройству передачи CW, и с Вашей программой работы в
контесте/DX
в целях соблюдения необходимых
предосторожностей.
Передняя подставка трансивера позволяет приподнять
трансивер для более удобного обзора. Просто
разогните подставку вперед для того, чтобы поднять
трансивер, и согните подставку обратно ко дну
корпуса, чтобы опустить переднюю часть FT-897.
FT-897 Руководство пользователя Страница 11
Точка Тире
Точка Тире
ОБЩИЙ
общий
Ключ Земля
Ключ Земля
(земля)
(выход данных)
(данные)
