Работа с передатчиком
Работа с автоматическим антенным тюнером FC-30
Система памяти антенного тюнера Дополнительный автоматический антенный тюнер FC-30
обеспечивает автоматическую настройку коаксиальной линии
для подачи номинального сопротивления 50 Ω на HF/50 MHz
антенный разъем FT-897.
До начала работы Вы должны указать микропроцессору FT-
897, что будет использоваться FC-30. Это можно сделать
посредством режима меню:
1. Нажмите и удерживайте в течение одной секунды клавишу
[F] для входа в режим меню.
2. Поверните ручку MEM/VFO CH для выбора меню No-001
[EXT MENU], затем поверните ручку набора DIAL для
изменения установки на "ON" для включения режима
расширенного меню.
3. Поверните ручку MEM/VFO CH для выбора меню No-020
[CAT/LIN/TUN]. По умолчанию установлено "CAT".
Поверните ручку набора DIAL для изменения установки на
"TUNER".
4. Нажмите и удерживайте в течение одной секунды клавишу
[F] для сохранения новой настройки, выхода в обычный
режим работы, а затем выключите трансивер.

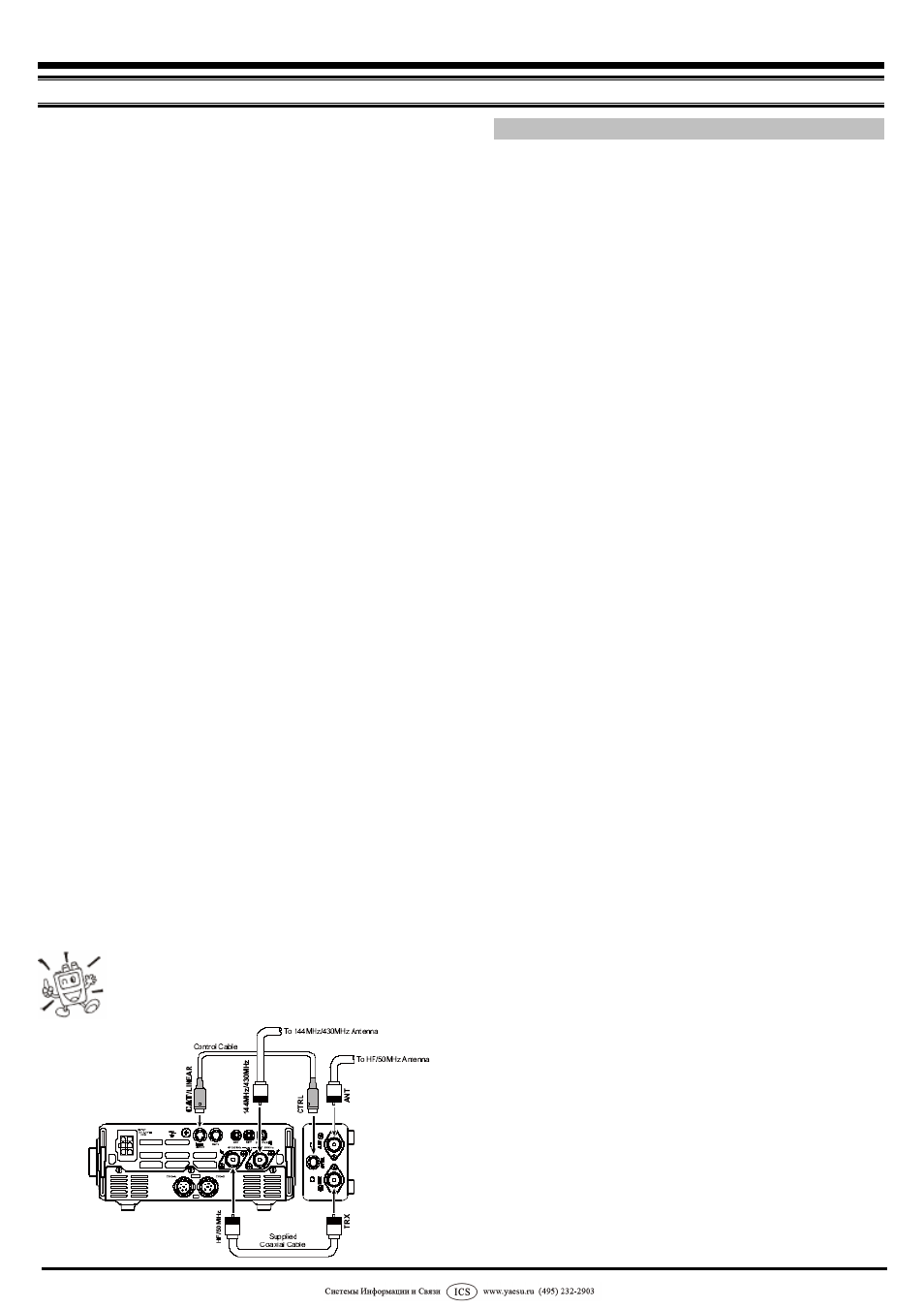

5. Подсоедините FC-30 к FT-897 как это показано на схеме, а
затем снова включите трансивер. Не подсоединяйте FC-30
к FT-897 до изменения настройки меню No-020
[CAT/LIN/TUN].
6. Нажмите и удерживайте в течение одной секунды клавишу
[F] для входа в режим меню.
7. Поверните ручку MEM/VFO CH для выбора меню No-085
[TUNER/ATAS]. По умолчанию установлено "OFF".
Поверните ручку набора DIAL для изменения установки на
"TUNER".
8. Нажмите и удерживайте в течение одной секунды клавишу
[F] для сохранения новой настройки и выхода в обычный
режим работы.
Работа с тюнером аналогична использованию ATAS-100/-120:
1. Нажмите клавишу [F] для вызова многофункционального
ряда "k" [TUNE, DOWN, UP].
2. Нажмите клавишу [А](TUNE) для включения FC-30.
Скобки появятся по обеим сторонам надписи "TUNE", и
значок "TUNE" появится на дисплее.
3. Теперь нажмите и удерживайте клавишу [А](TUNE) для
включения автоматической настройки. Передатчик FT-897
будет включен, при этом будет передан несущий сигнал, а
катушки и конденсаторы будут выбраны/настроены на
оптимальное КСВ. При завершении настройки передача
сигнала прекращается и Вы будете готовы для работы на
данной частоте.
Данные о настройке будут сохранены с системе
памяти FC-30. Смотрите ниже о том, как эта
система работает.
Работая совместно с FT-897, FC-30 может хранить
данные о согласовании сопротивления в своем
микрокомпьютере для обеспечения быстрой настройки
при передаче в различных участках определенного
диапазона. Всего имеется 100 ячеек памяти: 11 из них
являются
"общими" ячейками памяти,
предназначенными для каждого диапазона, тогда как
остальные 89 закрепляются для определенных данных
частоты
в рамках различных диапазонов с
возможностью записи новых данных о настройке через
каждые 10 kHz. Необходимо отметить несколько
особенностей относительно системы памяти FC-30:
Данные о настройке сохраняются тогда, когда Вы сами
сохраняете ее посредством нажатия и удержания в
течение одной секунды клавиши [А](TUNE). Несмотря
на то, что тюнер автоматически включается, если
обнаруживает КСВ более 1.5:1, данные о такой
настройке не будут сохранены до тех пор, пока Вы не
удержите в течение одной секунды клавишу
[А](TUNE). Это позволяет Вам хранить в памяти
тюнера данные о предпочитаемых Вами частотах без
занятия ячеек памяти данными о редко используемых
частотах.
Если FC-30 не может произвести настройку вследствие
того, что КСВ более 3:1 (2:1 для диапазона 50 MHz),
процесс настройки будет остановлен и данные в память
записаны не будут. Однако Вы можете сдвинуть
частоту на несколько kHz, а затем снова удержать в
течение одной секунды клавишу [А](TUNE), так как
незначительное
изменение в реактивном
сопротивлении может позволить найти согласование.
Затем вернитесь на прежнюю частоту и попробуйте
настроиться снова.
Другим способом, который иногда может помочь найти
согласование, является добавление нескольких футов
или метров коаксиального кабеля со стороны антенного
входа FC-30. Это изменит имеющее место в
коаксиальном кабеле преобразование сопротивления,
возможно
подогнав подаваемое на FC-30
сопротивление в приемлемые рамки. Имейте в виду,
что это изменит не фактический КСВ антенны, а только
сопротивление, "видимое" согласующими схемами FC-
30.
Если Ваша антенная система обеспечивает КСВ
меньше, чем 1.5:1, то Вы можете отключить антенный
тюнер, так как вся выходная мощность передатчика
будет подана к антенной системе без вмешательства со
стороны FC-30.
Если сопротивление на входе FC-30 превышает 3:1 и
значок "HI SWR" загорается на дисплее, то
микропроцессор не сохранит данные о настройке для
данной частоты, поскольку FC-30 предполагает, что Вы
захотите настроить или починить Вашу антенную
систему для исправления плохого КСВ.
Кабель контроля
К 144 MHz/430 MHz антенне
К HF/50 MHz антенне
Поставляемый
коаксиальный
кабель
