Работа с передатчиком
Работа в цифровых режимах (AFSK посредством SSB)
Работа в PSK31 Работа в пакетной связи (1200/9600 bps FM)
Для работы доступны два режима PSK31, по одному
для USB боковой и для LSB боковой. Для работы в
BPSK несущая значения не имеет, но в QPSK две
работающие станции должны использовать одну и
туже боковую.
Подсоедините Ваш FT-897 к звуковой карте Вашего
компьютера или к согласующему устройству так, как
это показано на рисунке.
Настройка для работы в PSK31 в основном
идентична той, что была изложена выше в
отношении работы в RTTY. Также используйте
цифровой режим "DIG". Но в меню No-038 [DIG
MODE] выберете "PSK31-L" (для LSB) или "PSK31-
U" (для USB). Как и в случае с RTTY, меню № 38
может
быть использовано для установки
соответствующего режима передатчика. 500 Hz
фильтр YF-122C также может быть использован как
это было указано выше.
Цифровые режимы, определенные пользователем
В FT-897 также предусмотрены два удобных
"ПОЛЬЗОВАТЕЛЬСКИХ" цифровых режима, по
одному для USB боковой и для LSB боковой,
которые могут быть использованы для SSTV, Fax,
Pactor и других режимов цифровой связи.
Вот
пример с использованием
ПОЛЬЗОВАТЕЛЬСКОГО режима для работы в JT44
(WSJT) на USB (что противоположно LSB,
используемой по умолчанию в "RTTY"):
1. Используйте меню No-038 [DIG MODE] для
установки цифрового режима на "USER-U".
2. Нажмите клавишу MODE (◄) / MODE (►) для
того, чтобы выбрать цифровой режим DIG
(значок "DIG" появится на дисплее).
3. Теперь используйте меню для настройки
чувствительности полосы пропускания
трансивера. Находясь в режиме меню поверните
ручку MEM/VFO CH для выбора меню No-039
[DIG SHIFT] и поверните ручку набора DIAL для
выбора желаемого смещения BFO (центральная
частота чувствительности трансивера). При
использовании WSJT, установка приблизительно
"+1500" для начала будет вполне походящей.
4. Наконец, в зависимости от того, как Вы хотите,
чтобы реагировал дисплей, Вы можете
запрограммировать соответствующее смещение
изображения используя меню No-036 [DIG DISP].
5. Не забудьте нажать и удерживать в течение одной
секунды клавишу [F] для выхода в обычный
режим работы.
Установка уровня возбуждения для AFSK
аналогична описанной выше для RTTY.
Цифровые режимы USER-L и USER-U
должны
дать Вам возможность
работать на любом основанном на SSB
цифровом режиме AFSK. Имейте в
виду, что конфигурации на основе "PSK31" также
будут хорошо работать во многих случаях
использования цифровых режимов.
FT-897 предназначен для работы пакетной связью на скорости
1200 bps либо 9600 bps, а установка аналогична той, что описана
выше для режимов, основанных на SSB. Линии выхода RX-Data
являются выходом с фиксированным уровнем, на которые не
влияет установка управления усиления аудиочастоты.

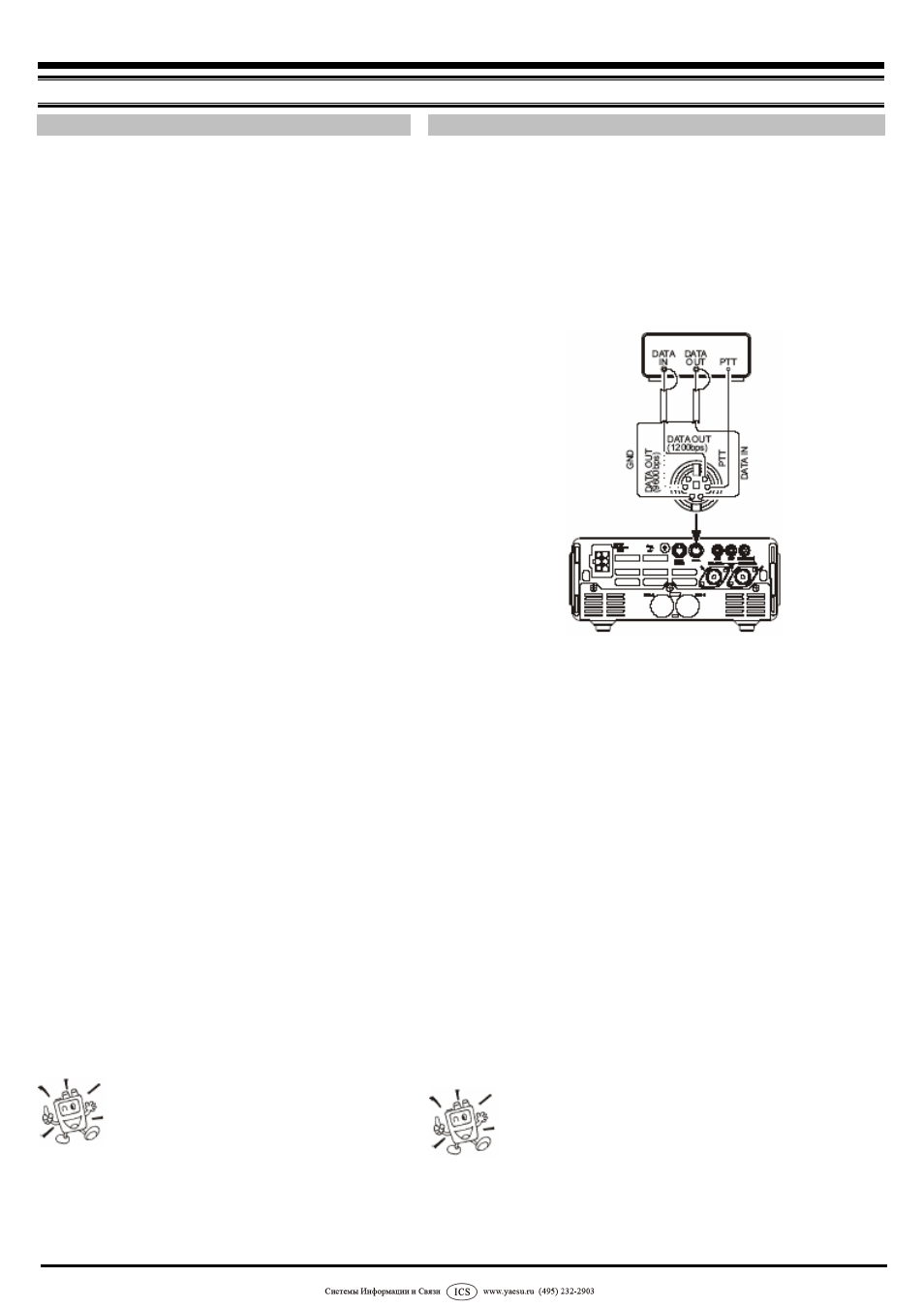

1. Подсоедините Ваш TNC (Контроллер терминального узла) к
штекеру DATA на задней панели FT-897, как это показано на
рисунке.
Имейте в виду, что для работы пакетной связью на скорости
1200 bps либо 9600 bps используются разные схемы
подсоединения.
2. Используйте меню No-073 [PKT RATE] для выбора нужного
режима пакетной связи.
Находясь в режиме меню и выбрав меню No-073 [PKT RATE]
поверните ручку набора DIAL для выбора "1200" либо "9600"
(bps) в качестве скорости работы пакетной связью.
3. Нажмите клавишу MODE (◄) / MODE (►) для того, чтобы
выбрать режим пакетной связи (значок "PKT" появится на
дисплее).
Теперь Вы готовы для принятия сигналов Пакетной связи. Если
Вы работаете со скоростью 1200 bps попытайтесь соединиться с
другой станцией или узлом; при этом Вы можете обнаружить,
что уровень возбуждения не требует дальнейшей настройки.
Если, однако, Вы испытываете затруднения при соединении
вследствие недостаточного или чрезмерного возбуждения,
передающегося от TNC к FT-897, используйте меню No-071
[PKT 1200] (для пакетной связи на скорости 1200 bps) или No-072
[PKT 9600] (для пакетной связи на скорости 9600 bps) для
установки подходящего возбуждения. Используйте "тестовый"
протокол Вашего программного обеспечения для передачи
тестовых сигналов и настройте отклонение поворотом ручки
набора DIAL, которая будет изменять входной уровень данных в
модулятор FT-897. Не забудьте по завершении настроек нажать и
удерживать в течение одной секунды клавишу [F] для
сохранения новых настроек для меню No-071 [PKT 1200] или No-
072 [PKT 9600].
Настройка отклонения при пакетной связи на
скорости 9600 bps имеет решающее значение для
успешной работы и может быть совершена
только путем использования откалиброванного
измерителя отклонения; обычно оптимальной
настройкой является ±2.75 kHz (±0.25 kHz). Для скорости
1200 bps оптимальный уровень имеет гораздо менее
существенное значение с оптимальным отклонением между
±2.5 kHz и ±3.5 kHz.
(вход
данных
)
(земл
я)
(тангента)
(выход данных)
(вход данных) (выход данных)
