Установка
Подключение питания
Работа от встроенной батареи (требует дополнительной FNB-78 Ni-MH батареи)
Дополнительная батарея FNB-78 Ni-MH обеспечивает 13.2
Вольта постоянного напряжения для Вашего FT-897 с
максимальной емкостью 4700 mAh (Вы можете установить
две батареи FNB-78 в FT-897 и тогда максимальная емкость
будет 9 Ah!).
Полностью заряженный набор FNB-78 Ni-MH батарей будет
обеспечивать приблизительно 4 часа работы на прием при
обычных условиях.
Установка
1. Выключите трансивер и отсоедините от него все
провода.

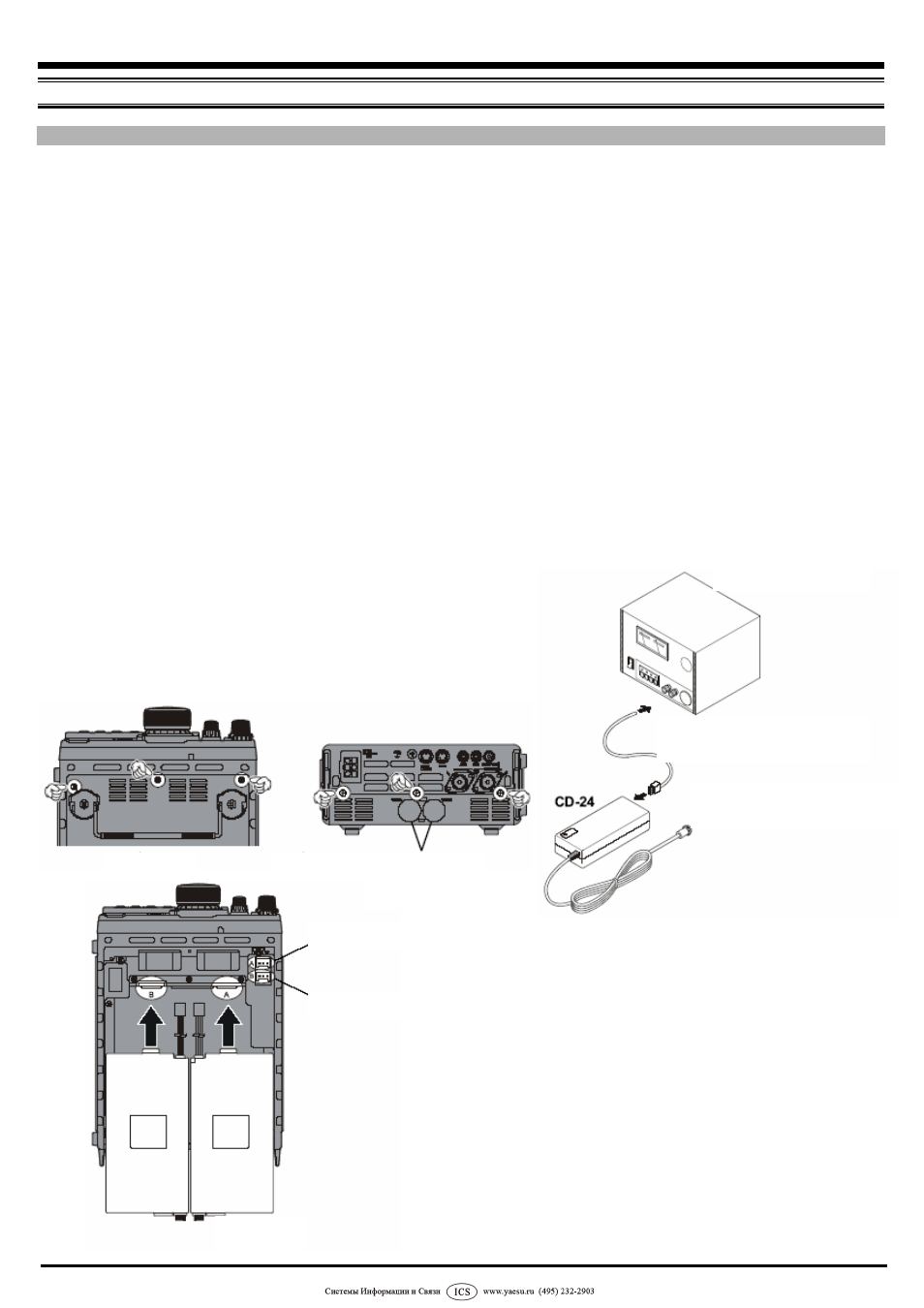

2. Выкрутите шесть винтов (по три винта на нижней и
задней стороне) и затем снимите нижнюю панель
(Схемы 1 и 2).
3. Вставьте FNB-78 в батарейный отсек "А" или "В" на
нижней стороне радиостанции так, чтобы крепежный
язычок батареи совпал с крепежным отверстием на
корпусе радиостанции (Схема 3).
4. Подсоедините 3-пиновый штекер от FNB-78 к
батарейному гнезду на корпусе радиостанции,
соответствующему отметке ("А" или "В") батарейного
отсека, в который установлена FNB-78 (Схема 3).
5. У нижней панели удалите пластиковую заглушку,
которая имеет ту же отметку ("А" или "В"), что и
батарейные отсек, в который установлена FNB-78, до
поворота пластиковой заглушки так, чтобы небольшой
выступ заглушки соответствовал пазу на нижней
панели.
6. Закройте нижнюю панель и завинтите шесть винтов.
Зарядка
Для зарядки FNB-78 требуется использовать дополнительный
адаптер зарядки CD-24.
1. Выключите радиостанцию.
2. Подсоедините штекер кабеля источника постоянного
тока к входному штекеру (INPUT) адаптера зарядки CD-
24, а затем вставьте штекер кабеля адаптера зарядки CD-
24 в гнездо "CHG-A" или "CHG-B" на задней панели
радиостанции.
3. Пока батарея заряжается, индикаторы "BATT-A" или
"BATT-B" на передней панели FT-897 будут гореть
красным (Зарядка). Когда зарядка завершена, красный
индикатор выключится (Полностью заряжено).
Полностью разряженная батарея будет полностью
заряжена примерно через четыре часа.
4. Отсоедините кабель от CHG входа, а затем отсоедините
CD-24 от источника постоянного тока.
Работа от батареи
До включения радиостанции выберете ту баратею ("А" или
"В"), которая будет использоваться, путем соответствующей
установки переключателя А-В на верхней панели.
Страница 6 FT-897 Руководство пользователя
Схема 1 Схема 2
Схема 3
Батарейное гнездо "А"
Батарейное гнездо "В"
Пластиковая
заглушка
Источник питания
Кабель источника
постоянного тока
Гнездо CHG на задней
панели радиостанции
