Использование CAT (Трансивер, соединенный с компьютером)
Протокол данных САТ
Все команды, посылаемые из компьютера трансиверу, состоят
из пятибайтовых блоков и до 200 ms между каждым байтом.
Последний байт в каждом блоке является командным кодом
операции, тогда как первые четыре байта каждого блока
являются параметрами (либо параметрами для данной
команды либо фиктивным значением, необходимым для
заполнения блока до пяти байт). Каждый байт состоит из 1
стартового бита, 8 битов данных, без бита контроля четности,
и двух стоповых битов.
В FT-897 применяется 17 командных кодов операций,
приведенных в схеме на следующей странице. Многие из этих
кодов операций
являются командами переключателя
включения/выключения (ON/OFF) для одного и того же
действия (например, "ТАНГЕНТА включена" и "ТАНГЕНТА
выключена"). Некоторые из таких команд требуют установки
какого-либо параметра или параметров. Независимо от
количества
предустановленных параметров, каждый
посланный командный блок должен состоять из пяти байт.
Соответственно,
программа CAT контроля должна
образовывать пятибайтовый блок путем выбора
соответствующего командного кода операции, организуя
параметры как это необходимо и обеспечивая неиспользуемые
"фиктивные" байты параметров для заполнения блока до
необходимой пятибайтовой длины (фиктивные байты могут
содержать любое значение). Затем окончательные пять байт и
завершающий код операции посылаются из компьютера
процессору FT-897 через серийный порт компьютера и разъем
CAT/LINEAR трансивера.
Все величины данных САТ имеют
шестнадцатеричный формат
Система CAT FT-897 позволяет контролировать
трансивер посредством персонального компьютера. Это
позволяет
осуществлять одновременно несколько
операций, полностью автоматизируемых одним щелчком
мыши, или позволяет различным программам (как,
например, программам по ведению аппаратного журнала
во время контеста) связываться с FT-897 без (лишнего)
вмешательства со стороны оператора.

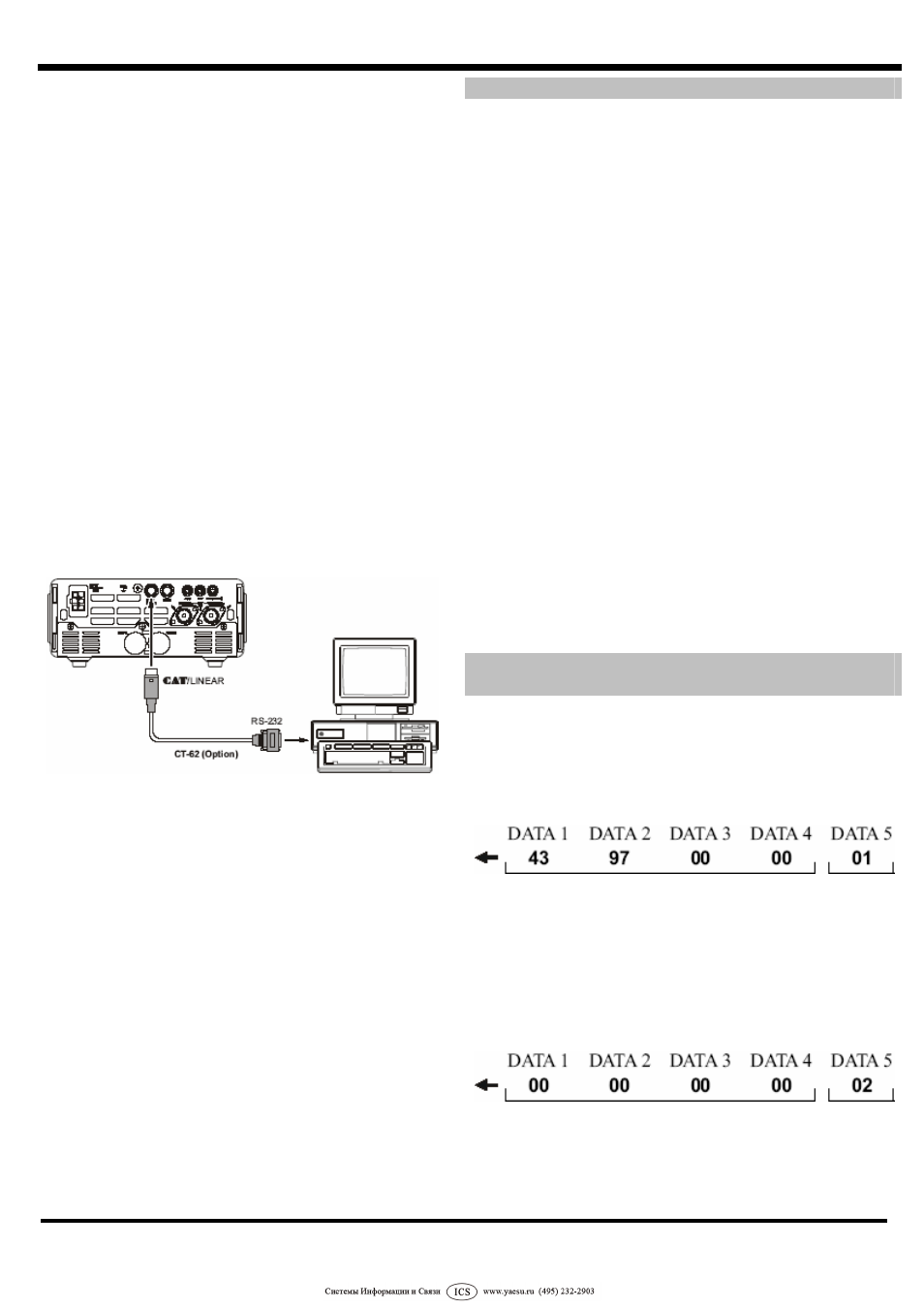

Дополнительный интерфейсный
CAT кабель СТ-62
является соединительным кабелем для FT-897 и Вашего
компьютера. СТ-62 имеет встроенный преобразователь
уровня, допускающий непосредственное соединение от
разъема
CAT/LINEAR на задней панели к серийному
порту Вашего компьютера без необходимости наличия
внешнего преобразователя уровня RS-232C.
В связи большим разнообразием используемых сегодня
персональных компьютеров, операционных систем и
программных приложений, Vertex Standard не производит
для
системы CAT управляющего программного
обеспечения.
Приведенная в настоящем разделе информация позволит
программисту понять структуру команд и кодов операций,
используемых системой
CAT FT-897.
Создание и пересылка САТ команд
Пример № 1: Установка частоты VFO на 439.70 MHz.
В соответствии с таблицей CAT команд, кодом операции
для установки частоты является 01. Размещая код операции
в 5-ую позицию части данных мы затем вводим частоту на
место первых четырех позиций данных:
Перешлите эти пять байтов в трансивер в указанном выше
порядке.
Пример № 2: Включение режима разноса.
В соответствии с таблицей CAT команд, кодом операции
"Split On/Off" является 02. Размещая код операции в 5-ую
позицию части данных мы затем вводим пустые значения
на место размещения всех остальных параметров:
Параметр Команда
Параметр Команда
