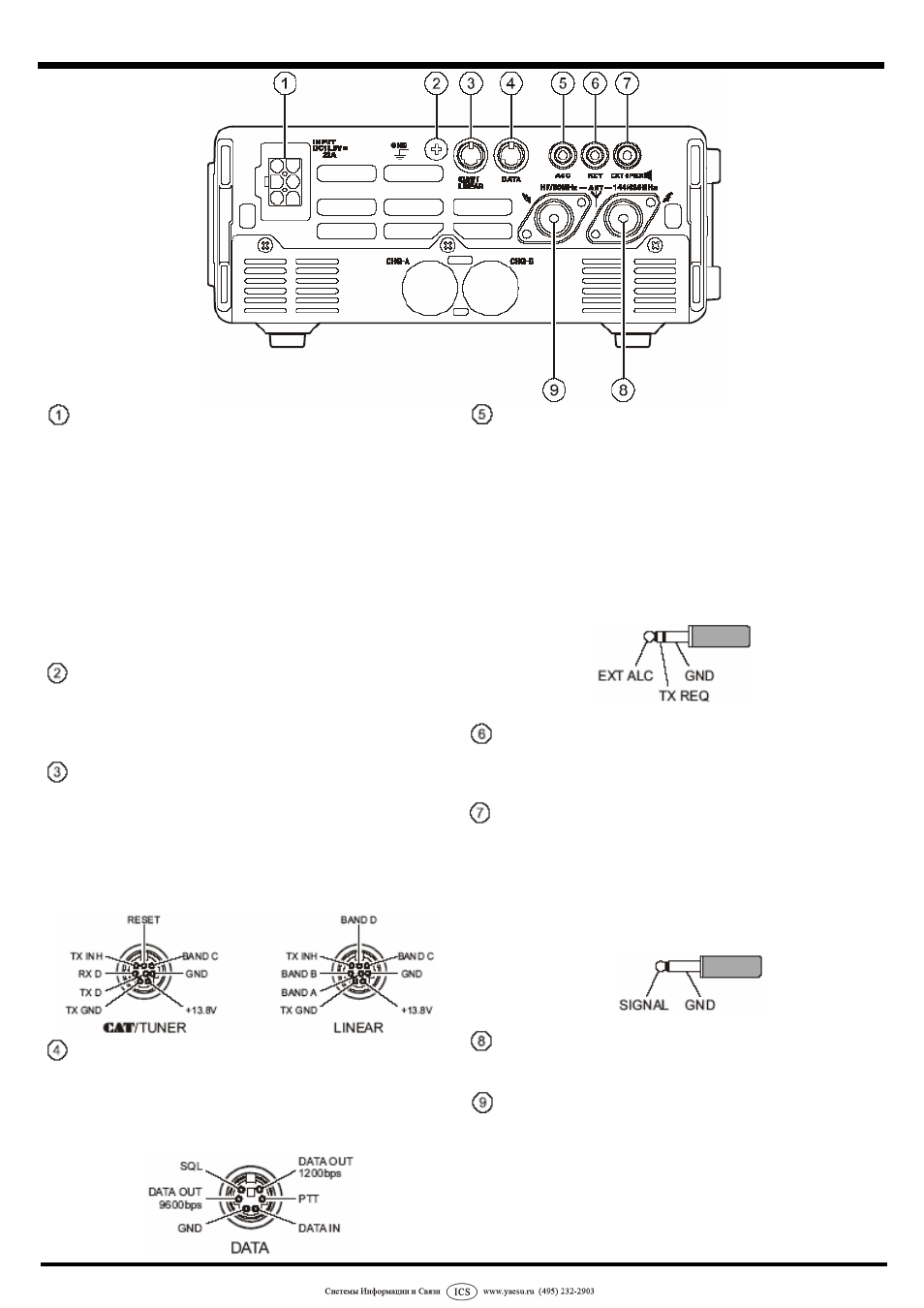

Разъемы на задней панели
Штекер INPUT
Это – штекер подключения источника постоянного тока
для трансивера, используемый при работе трансивера от
внешнего
источника питания. Используйте
поставляемый сетевой кабель для подсоединения к
автомобильному
аккумулятору или внешнему
источнику постоянного тока, который должен иметь
возможность обеспечивать по меньшей мере 22А @
13.8V постоянного тока. При использовании в качестве
базовой станции, дополнительный внешний источник
питания переменного тока FP-30 может быть
подсоединен к нижней части трансивера, а выходной
кабель FP-30 должен быть подсоединен к этому
штекеру.
Разъем GND
Для наилучшего качества работы и безопасности этот
разъем заземления может быть подсоединен к хорошо
организованной системе заземления посредством
короткого, толстого кабеля в оплетке.
Штекер CAT/LINEAR
Этот 8-пиновый мини-штекер используется для
подсоединения к внешнему автоматическому антенному
тюнеру FC-30 или антенной системе с активной
настройкой ATAS-100/-120. Он также используется для
подсоединения
персонального компьютера для
управления трансивером посредством системы CAT, а
также для соединения с линейным усилителем VL-1000.
Штекер DATA
Этот 6-пиновый мини-штекер принимает вход AFSK от
контроллера узлового терминала (TNC); он также
обеспечивает фиксированный уровень аудиовыхода
приемника, разъем для тангенты (PTT), состояние
шумоподавителя и линии заземления.
Штекер ACC
Этот 3.5 мм 3-пиновый штекер принимает напряжение
ALC (автоматический контроль уровня) от линейного
усилителя по концевому контакту и принимает
команду "запрос на передачу" по кольцевому контакту.
Основной контакт – это замыкание на землю.
Контакт "запрос на передачу" (TX Request), при
замыкании на землю, вводит FT-897 в режим передачи
и посылает устойчивую CW несущую для настройки
линейного усилителя или ручной настройки антенного
тюнера.
Штекер KEY (КЛЮЧ)
Этот 3.5 мм 3-пиновый штекер используется для
присоединения телеграфного ключа с двумя лопатками
или обычного телеграфного ключа.
Штекер EXT SPKR
Этот 3.5 мм 2-пиновый штекер обеспечивает
изменяемую выходную мощность звука для внешнего
динамика. Выходное сопротивление звука на этом
штекере составляет 4 Ω ~ 16 Ω и уровень изменяется в
зависимости от настройки ручки AF на передней
панели.
Антенный разъем на 144/430 MHz
Подсоедините 50 Ω кабель Вашей(их) антенны на 144
и/или 430 MHz к этому разъему М-типа ("SO-239").
Антенный разъем на HF/50 MHz
Подсоедините 50 Ω кабель Вашей(их) антенны на HF
и/или 50 MHz к этому разъему М-типа ("SO-239").
Страница 18 FT-897 Руководство пользователя
(сброс)
(диапазон С)
(земля)
(диапазон С)
(диапазон D)
(земля) (диапазон B)
(диапазон A)
(выход
данных)
(вход
данных)
(тангента)
(выход
данных)
(земля)
(шумоподавитель)
(сигнал) (земля)
