Раздел 5 - Техническое обслуживание
Страница 58 90-879172326
rus
МАРТ 2010
Модели GEN III

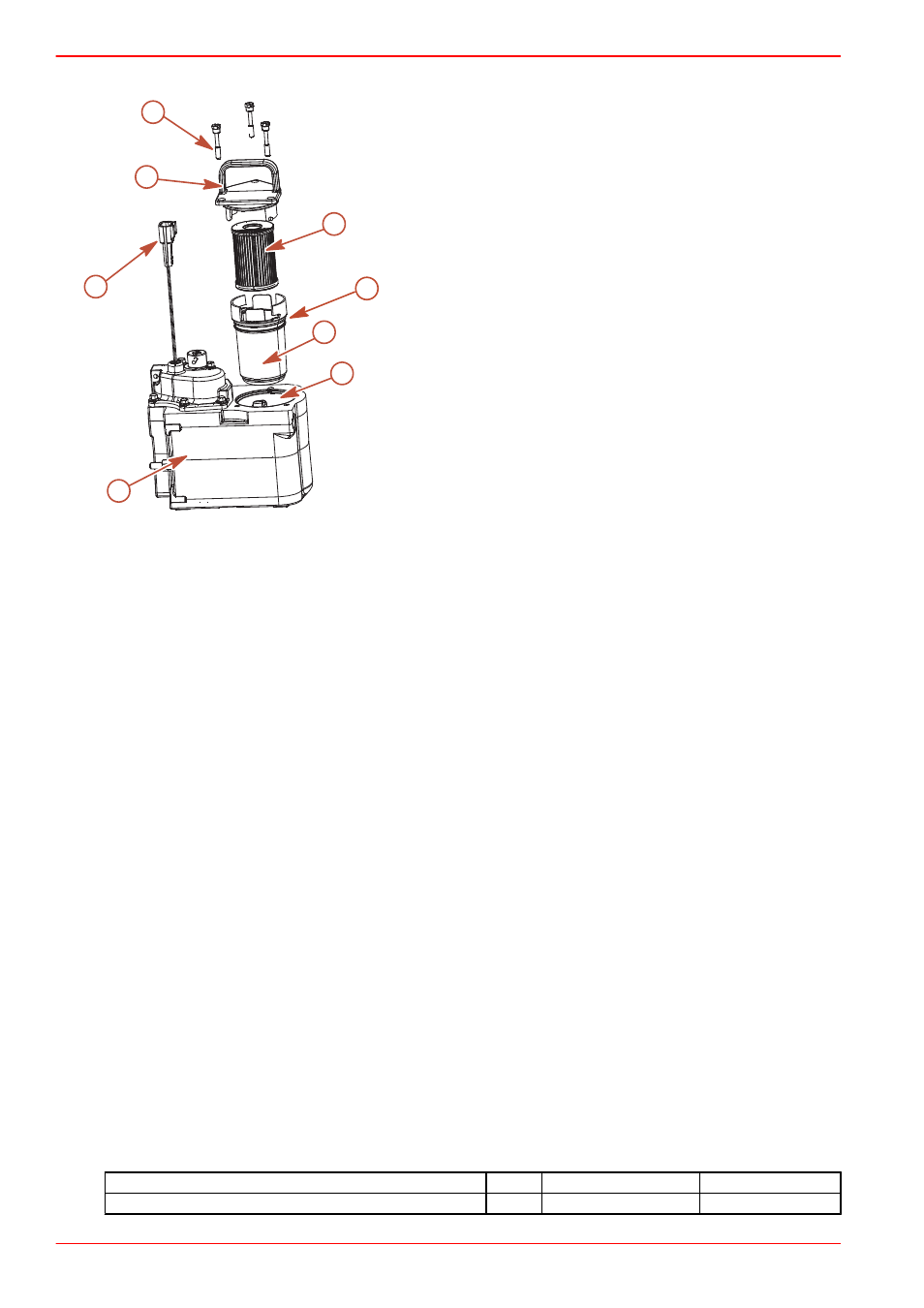

a - Модуль охлаждения топлива
b - Электропроводка модуля охлаждения топлива
c - Крышка фильтра
d - Фиксирующий винт блока фильтра
e - Элемент топливного фильтра
f - Чашка фильтра
g - Резервуар фильтра модуля охлаждения топлива
h - Уплотнительное кольцо
Демонтаж
1. Подождите, пока двигатель остынет.
ПРИМЕЧАНИЕ: «Mercury MerCruiser» рекомендует оставить двигатель выключенным на 12 часов перед снятием
фильтра.
2. Закройте клапан отсечки топлива, если он установлен.
3. Отсоедините проводку модуля охлаждения топлива от проводки двигателя.
4. Поверните ключ зажигания в начальное положение и дайте стартеру поработать 5 секунд.
5. Поверните ключ зажигания в положение «OFF» («Выкл.»).
6. Ослабляйте каждый фиксирующий винт блока фильтра до тех пор, пока он не выйдет из модуля охлаждения
топлива. Не вынимайте фиксирующие винты блока фильтра из крышки фильтра.
7. Снимите блок фильтра, взявшись за рукоятку блока фильтра и потянув вверх. Не снимайте блок фильтра с модуля
охлаждения топлива в этот раз.
8. Подождите, пока все топливо, которое может находиться в блоке фильтра, стечет через днище блока фильтра в
резервуар фильтра модуля охлаждения топлива.
9. Снимите чашку фильтра с крышки фильтра, взявшись за крышку фильтра и поворачивая ее по часовой стрелке,
в то же время удерживая чашку фильтра в неподвижном положении.
10. Снимите использованный водоразделительный топливный фильтр с чашки фильтра, поместите его в чистый
одобренный контейнер.
11. Вылейте воду и выбросите мусор, которые могут быть в чашке фильтра.
Установка
1. Установите новый водоразделительный топливный фильтр в чашку фильтра. Втягивайте элемент в чашку до тех
пор, пока он не будет полностью уплотнен.
2. Установите новое уплотнительное кольцо на чашку фильтра.
3. Присоедините крышку фильтра к чашке фильтра, взявшись за крышку фильтра и поворачивая ее по часовой
стрелке, в то же время удерживая чашку фильтра в неподвижном положении, до тех пор, пока крышка фильтра
не встанет на место плотно.
4. Медленно вставьте блок топливного фильтра в модуль охлаждения топлива, чтобы предотвратить проливание
топлива, и совместите винты, оставленные в крышке фильтра, с отверстиями для винтов в модуле охлаждения
топлива. Плотно затяните вручную фиксирующие винты блока фильтра.
5. Убедитесь в том, что крышка фильтра надежно уплотнена по отношению к модулю охлаждения топлива, и
затяните каждый фиксирующий винт блока фильтра.
Описание Нм фунто-дюйм. фунто-фут.
Фиксирующий винт блока фильтра 6 53
