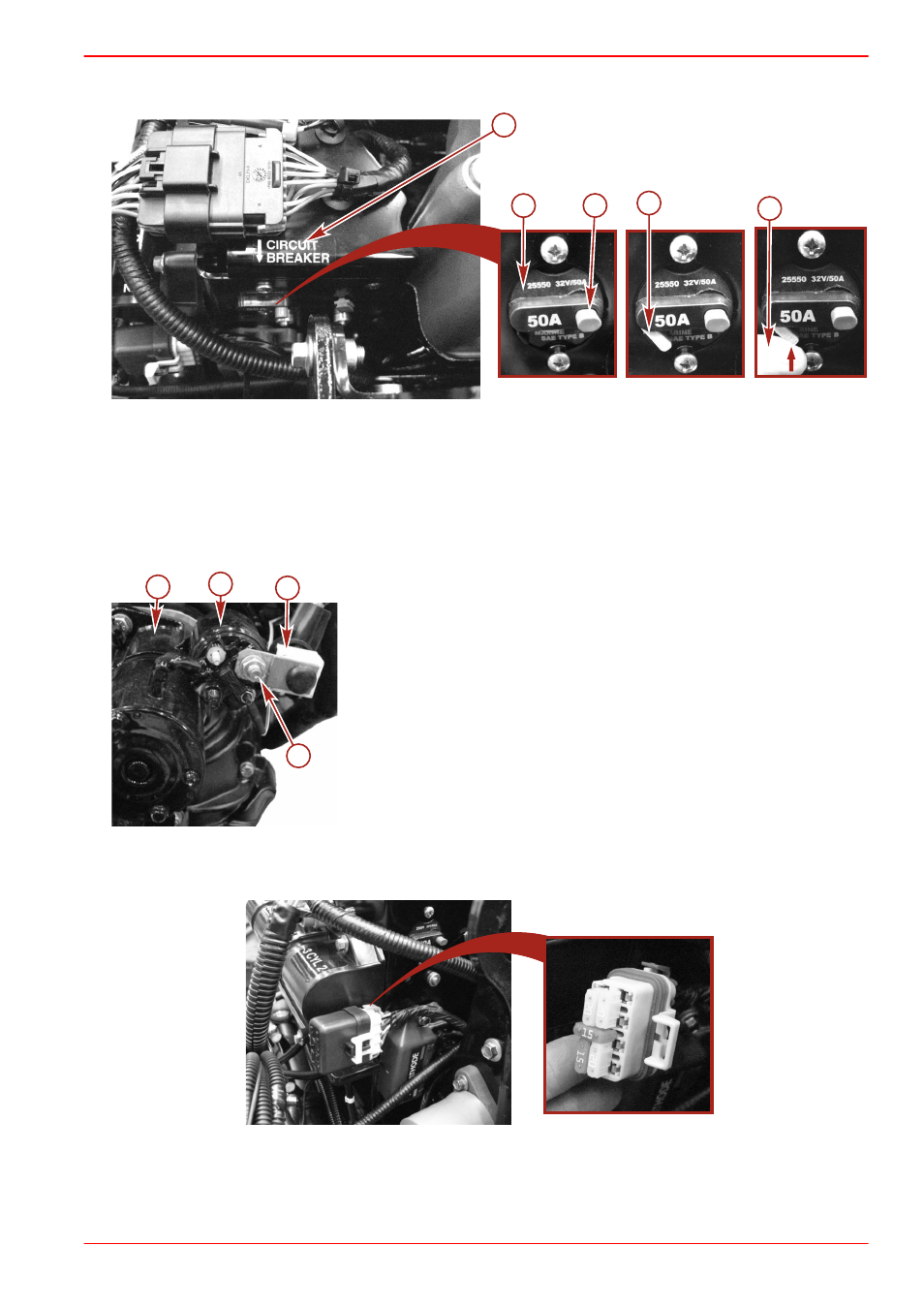

ПРИМЕЧАНИЕ: Автоматический выключатель находится в электрическом центре за двигателем со стороны
правого борта.
a -
Табличка
b -
Автоматический выключатель
c -
Красная кнопка проверки
d -
Желтая рукоятка
e -
Упор
90 А плавкий предохранитель, расположенный на большой стойке соленоида стартера, защищает электропроводку,
если происходит перегрузка электросистемы.
a -
Стартер
b -
Электромагнит стартера
c -
90 А плавкий предохранитель – не вынимать
d -
Положительный (+) контакт стартера
Четыре предохранителя обеспечивают защиту контуров основного питания, топливного насоса, зажигания и
вспомогательных устройств. Они расположены на верхней части двигателя рядом с блоком PCM. Четыре 10 А плавких
предохранителя защищают датчики O
2
. Они расположены рядом с разъемом 14-контактного кабеля.
