ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
76
rus
6.

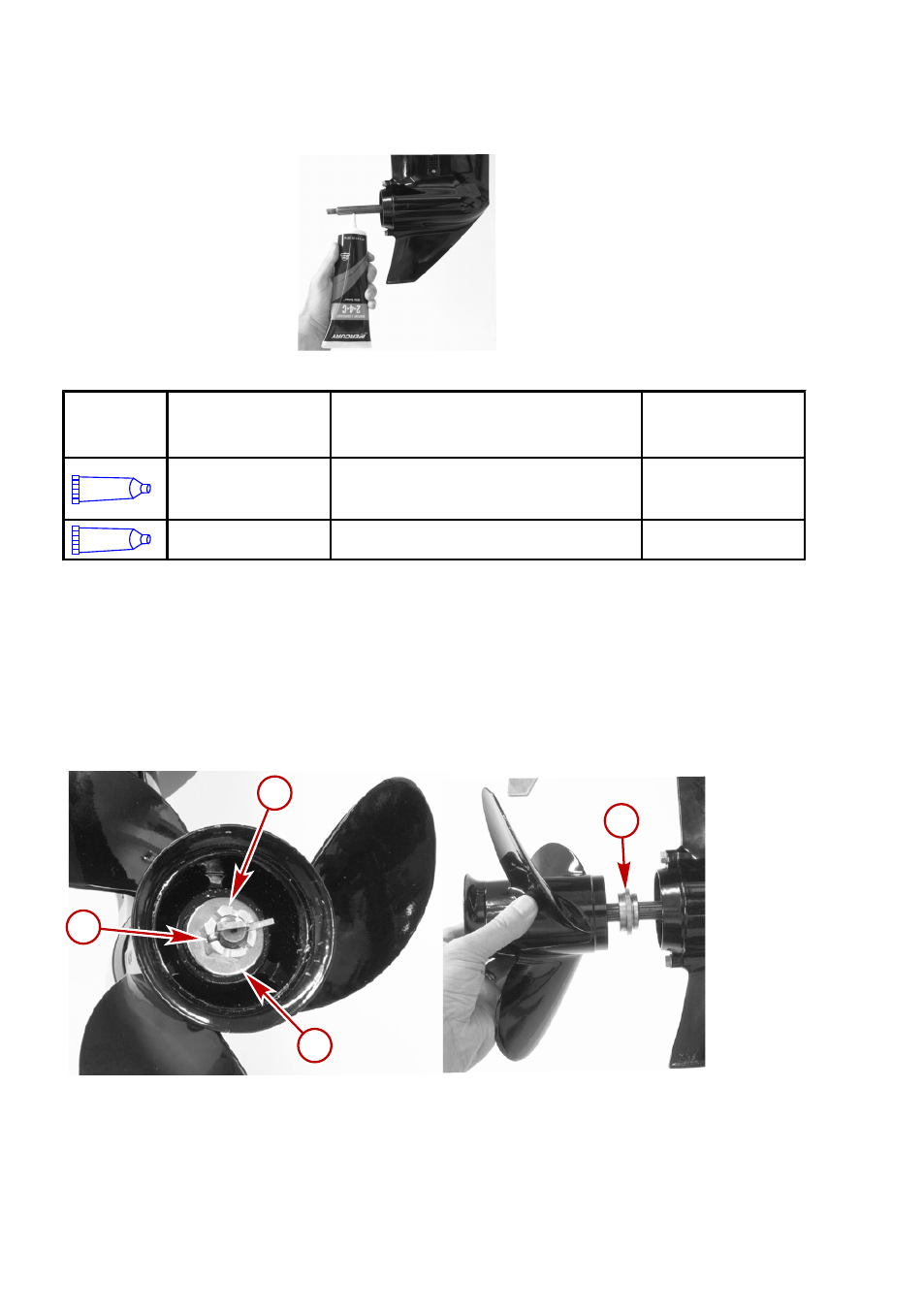

Нанесите на вал гребного винта антикоррозийную смазку Quicksilver или Mercury Precision или
смазку с тефлоном 2-4-C.
31927
Труба,
ссыл.
номер
Описание
Где используется
Деталь №
94
Антикоррозионная
консистентная
смазка
Вал гребного винта
92-802867 Q1
95
2-4-C с тефлоном
Вал гребного винта
92-802859Q 1
7.
Установите на вал переднюю упорную втулку так, чтобы тот конец, у которого диаметр больше,
был направлен к гребному винту.
8.
Установите на вал гребной винт, заднюю упорную шайбу и гайку гребного винта.
9.
Поместите деревянный брусок между коробкой передач и гребным винтом, чтобы предотвратить
вращение, и затяните гайку гребного винта до заданного значения.
ПРИМЕЧАНИЕ: Если гайка гребного винта не совмещена с отверстием вала гребного винта после
затягивания, затяните гайку сильнее, чтобы она совместилась с отверстием.
10. Совместите гайку гребного винта с отверстием вала гребного винта. Вставьте новый шплинт в
отверстие и согните концы шплинта.
a -
Шплинт
b -
Гайка гребного винта
c -
Задняя упорная шайба
d -
Передняя упорная втулка – конец с большим диаметром направлен к гребному винту
a
c
b
d
31926
