УСТАНОВКА ДВИГАТЕЛЯ
102
rus

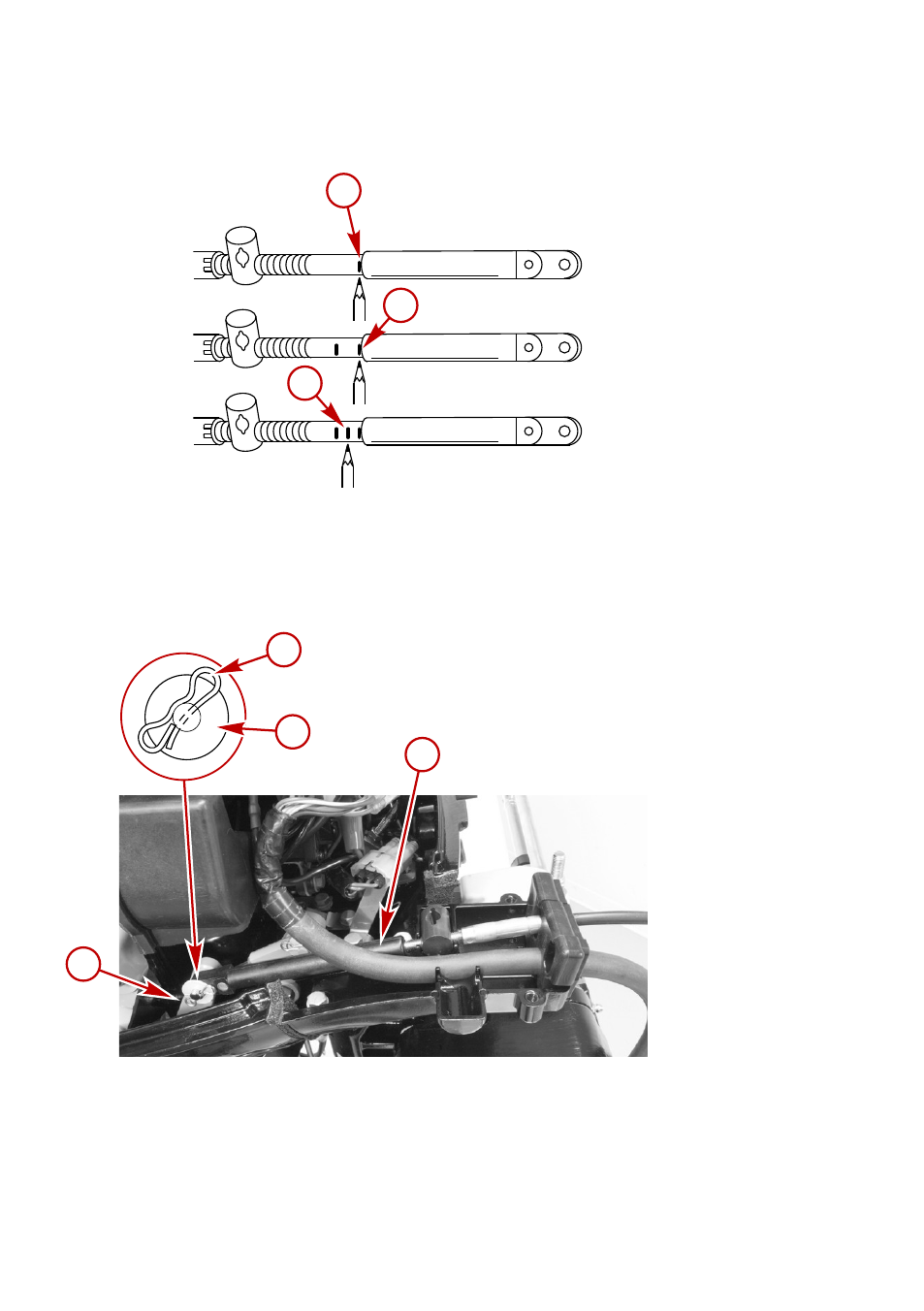

c. Нанесите центральную отметку "c" посередине между отметками "a" и "b". Выровняйте
направляющую конца троса по этой центральной отметке во время установки троса на
двигатель.
6098
b
c
a
2.
Установите рукоятку дистанционного управления в нейтральное положение.
3.
Вручную передвиньте рычаг переключения передач на двигателе вперед, чтобы образовался
зазор для получения доступа к тросу.
4.
Прикрепите трос переключения передач к рычагу переключения передач с помощью шайбы и
фиксатора шплинта.
a -
Фиксатор шплинта
b -
Плоская шайба
c -
Трос переключения передач
d -
Рычаг переключения передач
a
b
c
d
32105
