ХАРАКТЕРИСТИКИ И ОРГАНЫ УПРАВЛЕНИЯ
44
rus
•

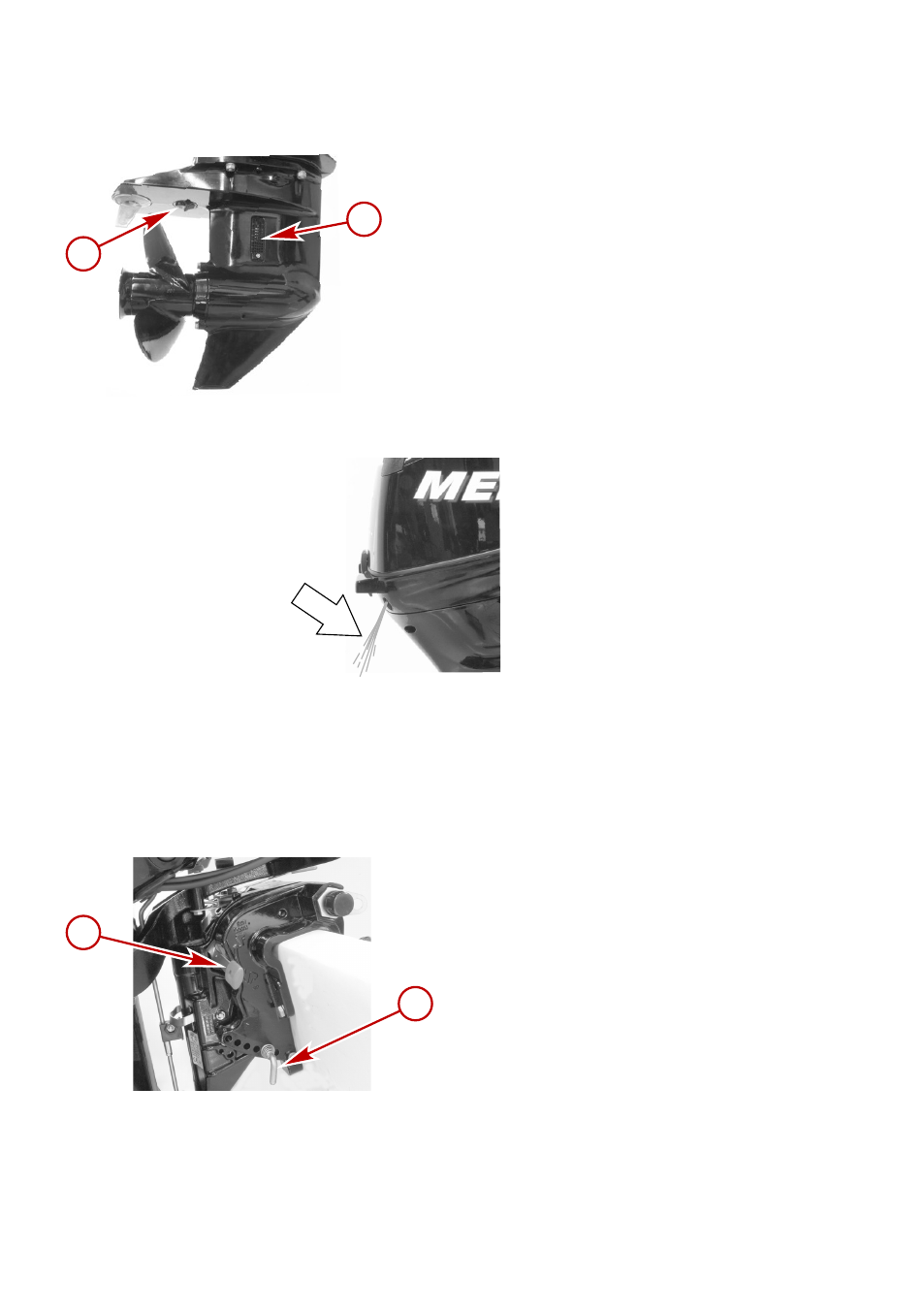

Заборники охлаждающей воды – подвесной двигатель имеет два водозаборника для охлаждения
двигателя, основной заборник и вторичный заборник.
a -
Вторичный водозаборник
b -
Основной водозаборник
•
Индикаторное отверстие водяного насоса – брызги воды из отверстия показывают, что водяной
насос перекачивает охлаждающую воду в двигатель.
31982
Характеристики и работа моделей с ручным наклоном
•
Рычаг механизма наклона – позволяет блокировать подвесной двигатель в положении привода
для мелководья или в крайнем верхнем положении. См. раздел Основная операция установки
наклона.
•
Штифт изменения наклона – устанавливает вертикальный рабочий угол подвесного двигателя.
См. раздел Установка рабочего угла подвесного двигателя.
a -
Рычаг механизма наклона
b -
Штифт изменения наклона
ОСНОВНАЯ ОПЕРАЦИЯ УСТАНОВКИ НАКЛОНА
Устройство наклона позволяет водителю отклонить двигатель на больший угол наклона для
эксплуатации на мелководье, или отклонить подвесной двигатель в крайнее верхнее положение.
a
b
32141
a
b
32138
