УСТАНОВКА ДВИГАТЕЛЯ
rus 103
5. Вручную переключите подвесной двигатель на нейтральную передачу (гребной винт будет
свободно вращаться).
6. Отрегулируйте тросовую камеру так, чтобы центральная отметка на тросе совместилась с
направляющей конца троса, когда тросовая камера находится в гнезде камеры.
7. Установите трос переключения передач в резиновое уплотнительное кольцо, а тросовую камеру
– в гнездо камеры.

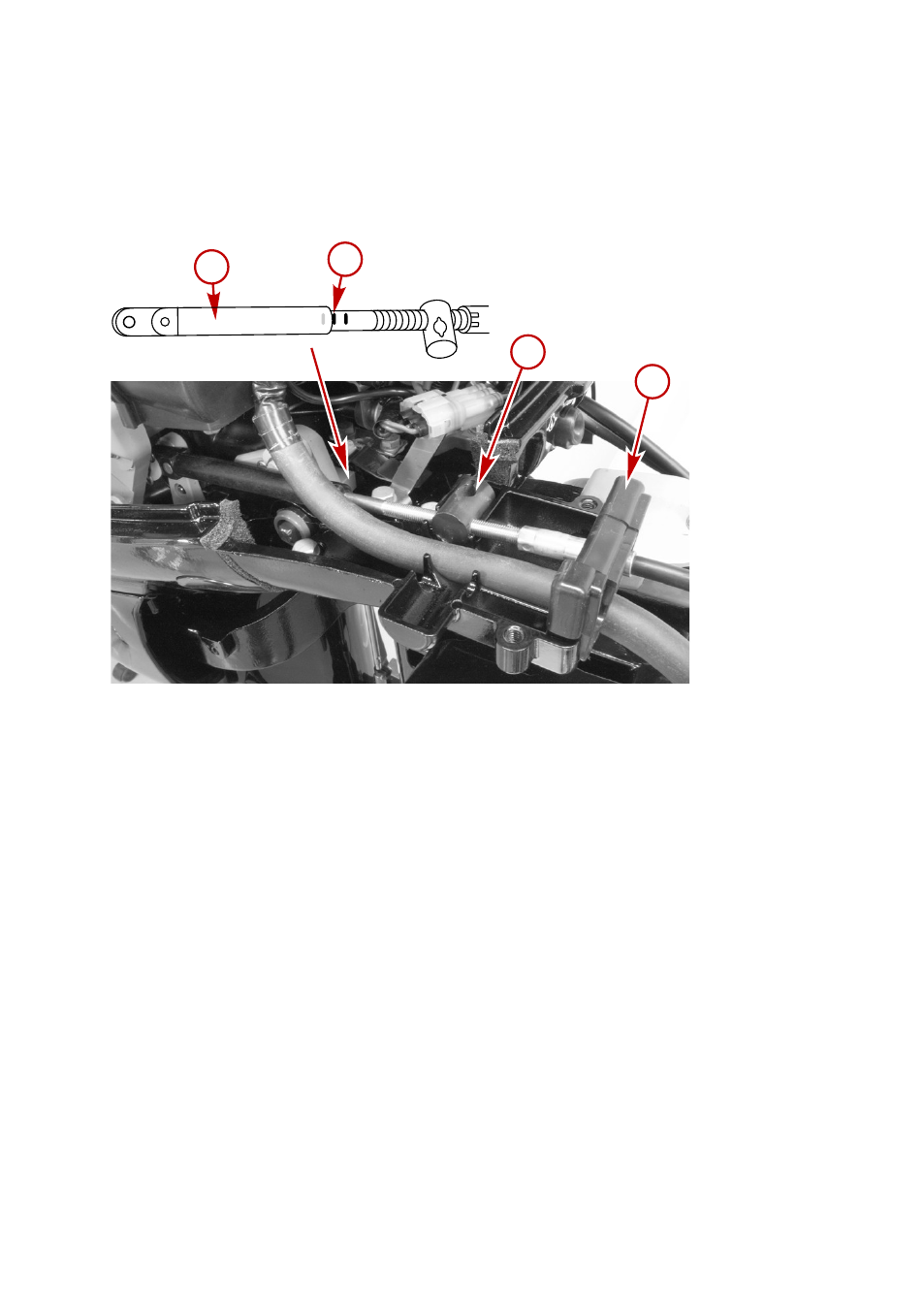

a - Концевая направляющая
b - Центральная отметка
c - Тросовая камера
d - Резиновое уплотнительное кольцо
8. Проверьте установку троса переключения передач следующим образом:
a. Переключите дистанционное управление на переднюю передачу. Вал гребного винта должен
быть заблокирован на передаче. Если это не так, подвиньте камеру ближе к направляющей
троса.
b. Переключите дистанционное управление на заднюю передачу, одновременно поворачивая
гребной винт. Вал гребного винта должен быть заблокирован на передаче. Если это не так,
отодвиньте камеру подальше от направляющей троса. Повторите шаги от a до c.
c. Верните дистанционное управление в нейтральное положение. Вал гребного винта должен
свободно поворачиваться без сопротивления. Если это не так, подвиньте камеру ближе к
направляющей троса. Повторите шаги от a до c.
УСТАНОВКА ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Установите тросы в блок дистанционного управления, выполняя инструкции, поставляемые с блоком.
1. Установите рукоятку дистанционного управления в положение дроссельной заслонки для полной
передней передачи.
2. Прикрепите направляющую конца троса дроссельной заслонки к рычагу дроссельной заслонки с
помощью шайбы и фиксатора шплинта.
a
b
c
d
32068
