УСТАНОВКА ДВИГАТЕЛЯ
104
rus
3.
Отрегулируйте тросовую камеру так, чтобы установленный трос дроссельной заслонки удерживал
рычаг на карбюраторе напротив стопора полностью открытой дроссельной заслонки.
4.
Установите трос дроссельной заслонки в резиновое уплотнительное кольцо, а тросовую камеру –
в гнездо камеры.

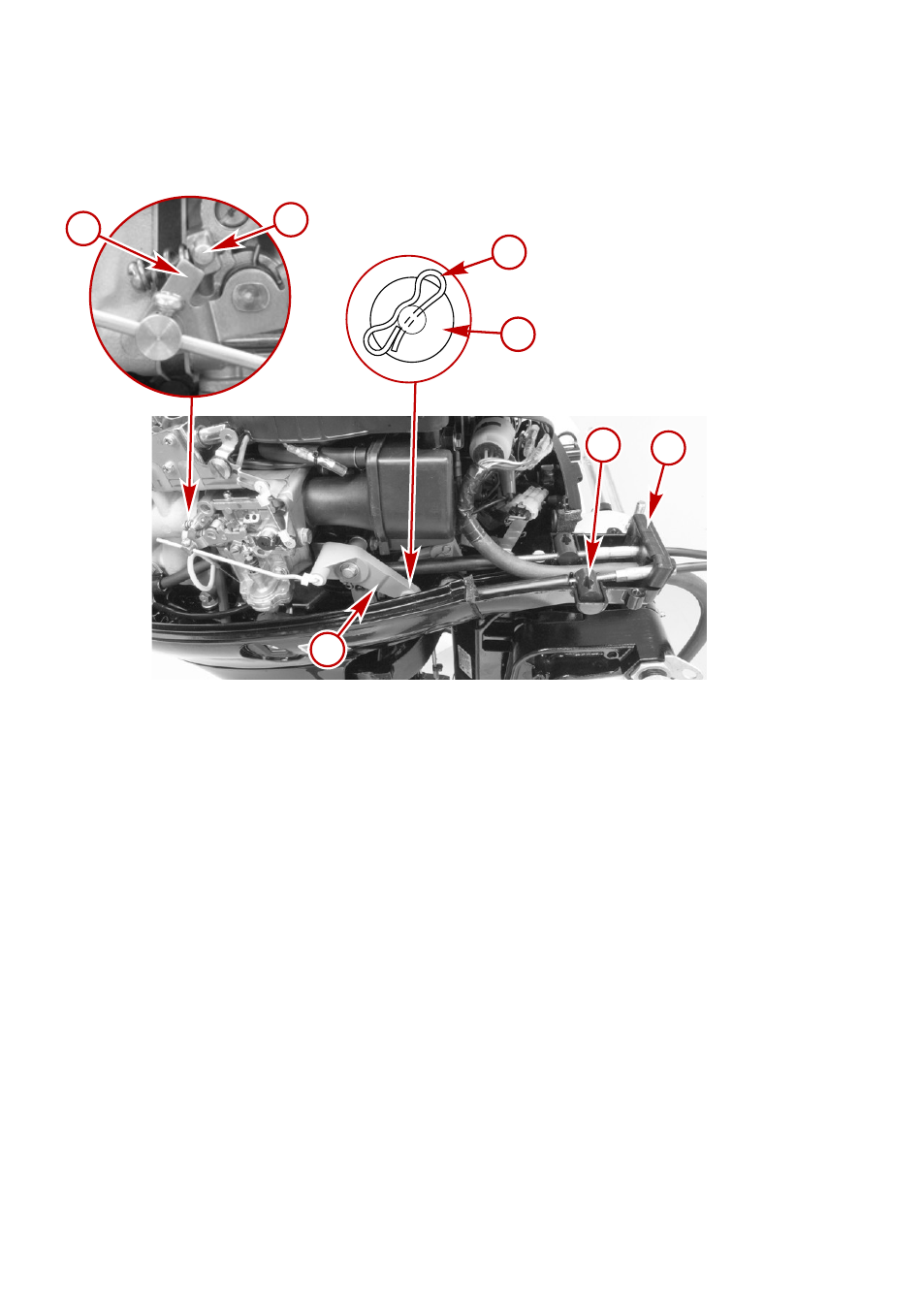

a -
Рычаг карбюратора
b -
Стопор полностью открытой дроссельной заслонки
c -
Фиксатор шплинта
d -
Плоская шайба
e -
Тросовая камера
f -
Резиновое уплотнительное кольцо
g -
Рычаг дроссельной заслонки
c
d
e
f
g
a
b
32069
