УСТАНОВКА ДВИГАТЕЛЯ
rus
101
4.
Подсоедините 8-контактный разъем на проводку двигателя. Если подвесной двигатель
оборудован усилителем наклона, присоедините разъемы проводов усилителя наклона.

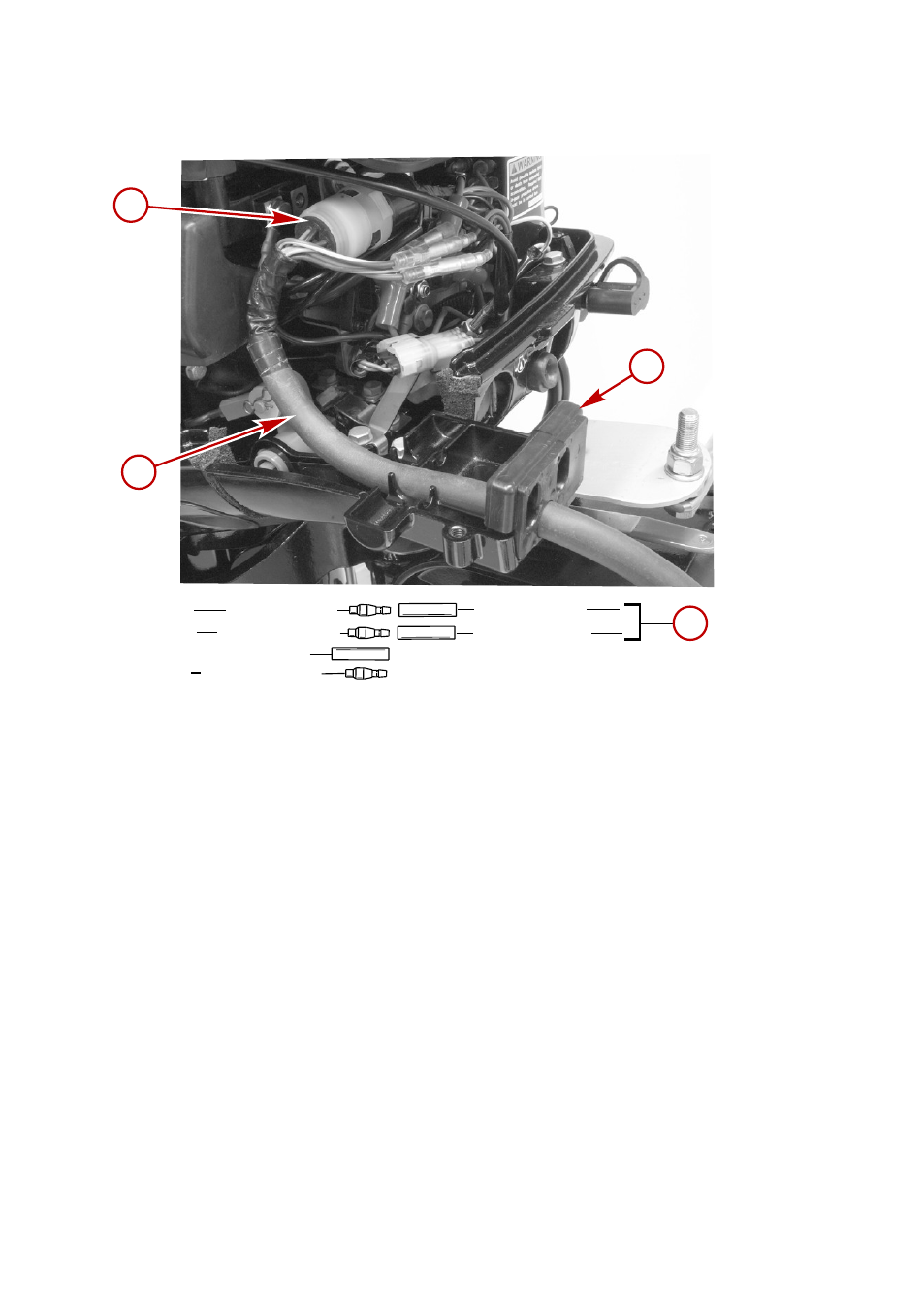

a -
8-контактный разъем
b -
Жгут проводов дистанционного управления
c -
Резиновое уплотнительное кольцо
d -
Разъемы проводов усилителя наклона
5.
Проведите жгут проводов дистанционного управления через резиновое уплотнительное кольцо.
6.
Откройте зажим в нижнем кожухе и расположите жгут проводов дистанционного управления под
зажимом. Подсоедините 8-контактный разъем на проводку двигателя. Нажмите на зажим и
прикрепите жгут проводов дистанционного управления к нижнему кожуху.
УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Установите тросы в блок дистанционного управления, выполняя инструкции, поставляемые с блоком.
ПРИМЕЧАНИЕ: Трос переключения передач – это первый трос, который нужно передвинуть при
перемещении коробки управления из нейтрального положения.
1.
Найдите на тросе переключения передач центральную точку провисающей части или «мертвого»
хода следующим образом:
a. Переместите рукоятку дистанционного управления из нейтрального положения на переднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку назад,
в нейтральное положение. Разместите отметку "a" на тросе рядом с направляющей конца
троса.
b. Переместите рукоятку дистанционного управления из нейтрального положения на заднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку назад,
в нейтральное положение. Разместите отметку "b" на тросе рядом с направляющей конца
троса.
BLUE/WHITE
BLUE/WHITE
GREEN/WHITE
GREEN/WHITE
TAN
BROWN/WHITE
b
a
c
d
32064
