Инструкция
ECL Comfort 210 / 310, приложение A275 / A375

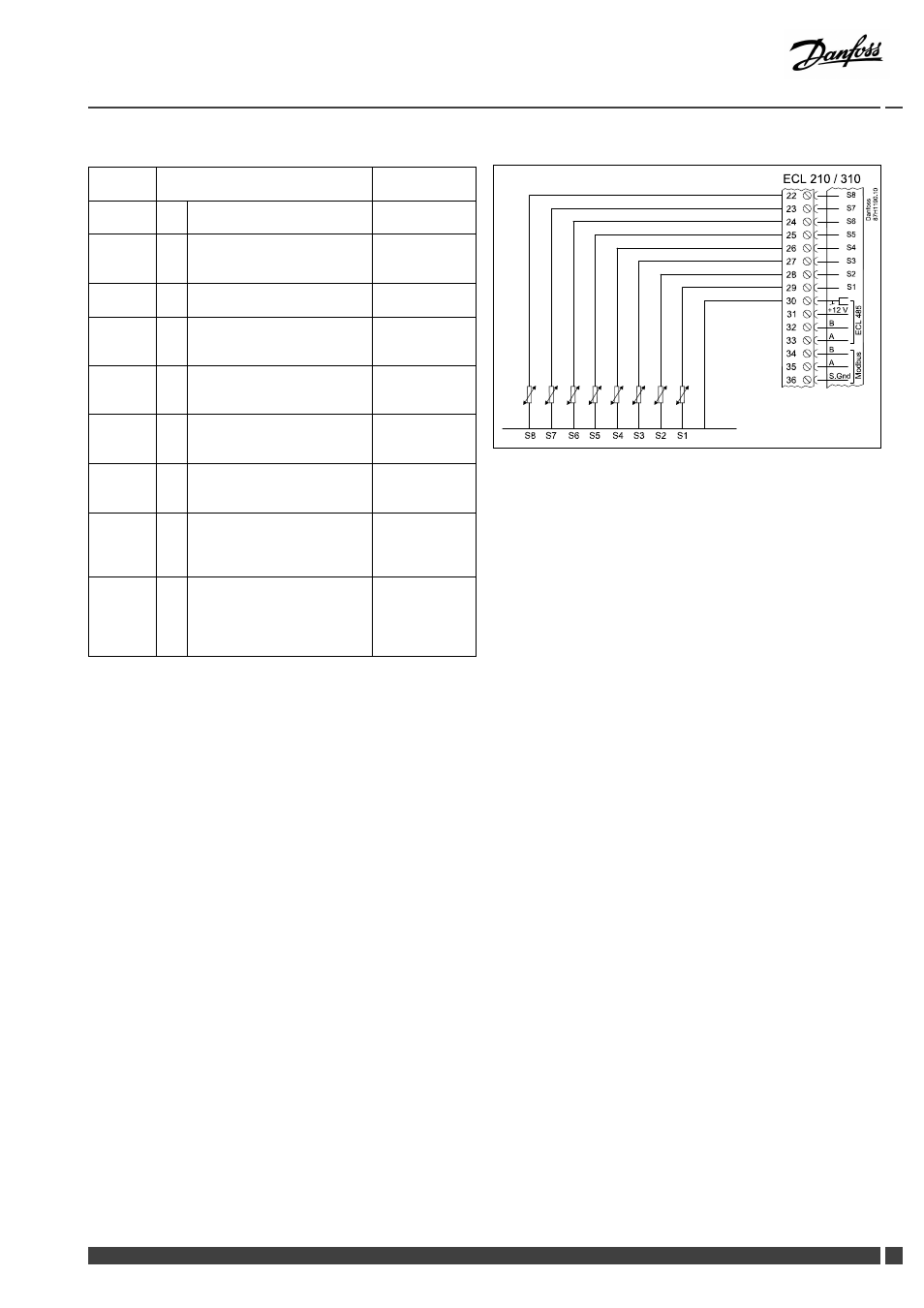

A375:
Клемма
Датчик / описание
Тип
(реком.)
29 и 30
S1 Датчик температуры
наружного воздуха*
ESMT
28 и 30
S2 Только A375.3:
Датчик температуры
обратки, контур 2
ESM-11 / ESMB /
ESMC / ESMU
27 и 30
S3 Датчик температуры котла**,
контур 1
ESMU / ESMB
26 и 30
S4 Только A375.3:
Датчик температуры
подачи**, контур 2
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5 Датчик температуры
обратки,
контур 1
ESM-11 / ESMB /
ESMC / ESMU
24 и 30
S6 Только A375.2 / A375.3:
Датчик температуры в баке
ГВС, контур 2 / 3
ESM-11 / ESMB /
ESMC / ESMU
23 и 30
S7 Датчик комнатной
температуры***, контур
1
ESM-10
22 и 30
S8 Только A375.3:
Датчик комнатной
температуры***, контур
2
ESM-10
20 и 30
S10 Сигнал напряжения (0–10 В)
для дистанционного
управления требуемой
температурой котла, контур
1.
*
Если датчик температуры наружного воздуха не
подключен или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (нулю) °C.
**
Для правильного функционирования системы датчик
температуры котла / подачи должен быть подключен
всегда. Если датчик не подключен, или в кабеле
произошло короткое замыкание, регулирующий клапан с
электроприводом закрывается (функция безопасности).
***
Только для подключения датчика комнатной температуры.
Сигнал комнатной температуры может также подаваться
устройством дистанционного управления (ЕСА 30). См.
"Электрические соединения, ECA 30".
Установленная на заводе перемычка:
30 с общей клеммой.
