Инструкция
ECL Comfort 210 / 310, приложение A275 / A375

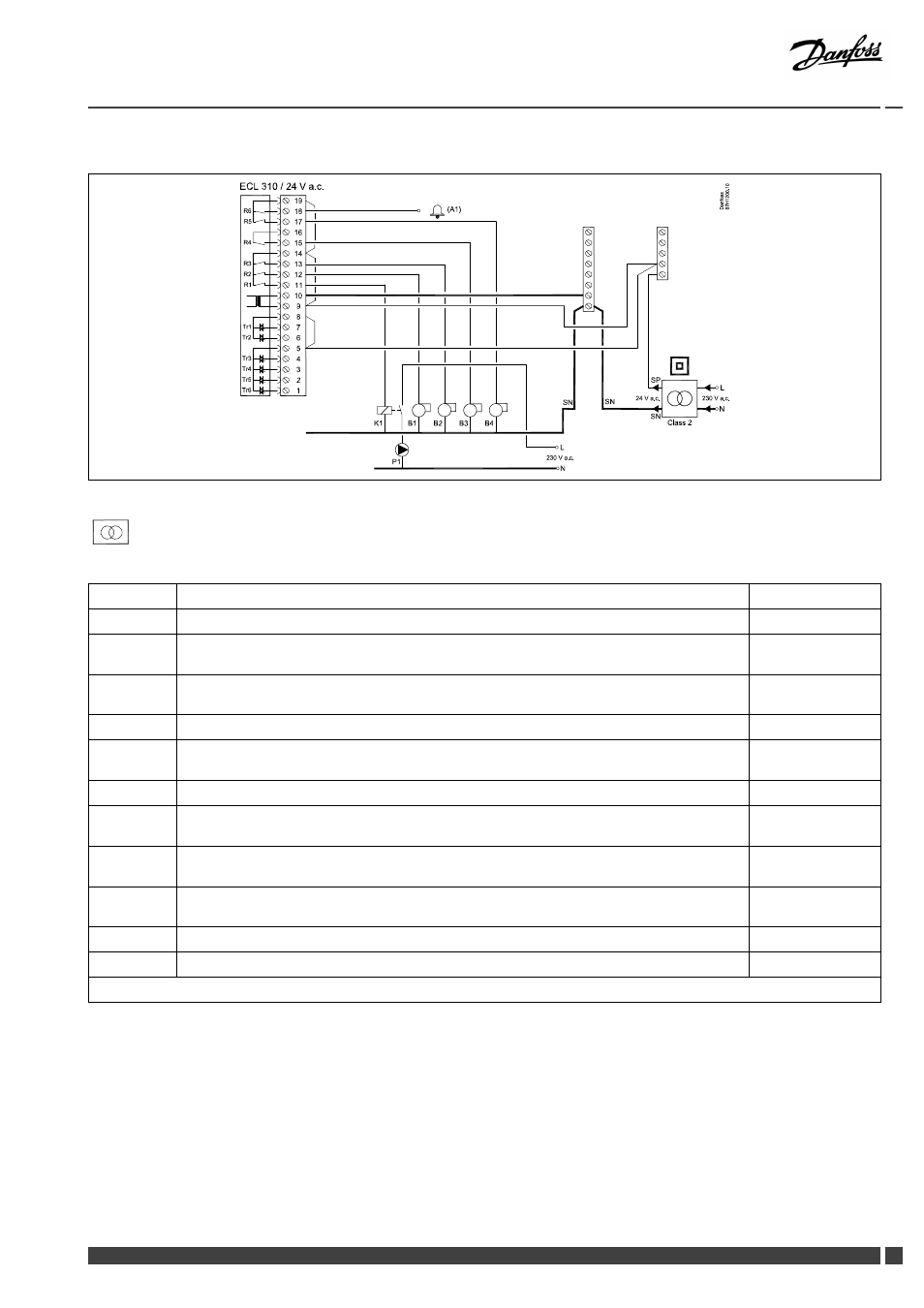

Приложение A375.1 (максимум 4 горелки)
Трансформатор с двойной изоляцией (двухкамерный)
Клемма
Описание
Макс. нагрузка
19
Фаза для аварийной сигнализации и горелки B4
18
Авария (А1)
4 (2) A / 24 В перем.
тока*
17
B4
Горелка, ВКЛ / ВЫК
4 (2) A / 24 В перем.
тока*
16
Фаза для горелки В3
15
B3
Горелка, ВКЛ / ВЫК
4 (2) A / 24 В перем.
тока*
14
Фаза для управления насосом и горелками
13
B2
Горелка, ВКЛ / ВЫК
4 (2) A / 24 В перем.
тока*
12
B1
Горелка, ВКЛ / ВЫК
4 (2) A / 24 В перем.
тока*
11
K1
Управление циркуляционным насосом, ВКЛ / ВЫК
4 (2) A / 24 В перем.
тока*
10
Напряжение питания 24 В перем. тока - (SN)
9
Напряжение питания 24 В перем. тока - (SP)
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
