Инструкция
ECL Comfort 210 / 310, приложение A275 / A375

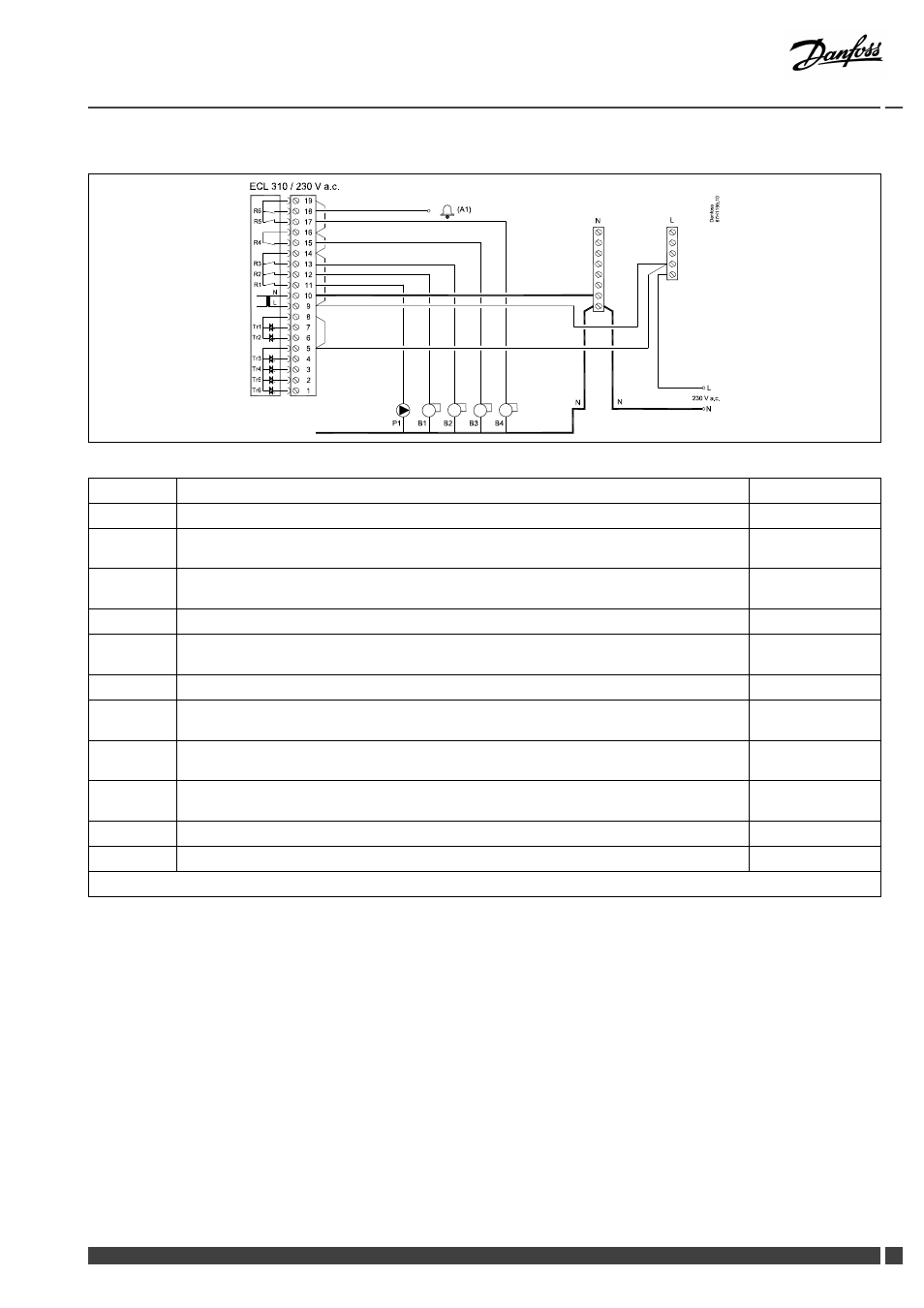

Приложение A375.1 (максимум 4 горелки)
Клемма
Описание
Макс. нагрузка
19
Фаза для аварийной сигнализации и горелки B4
18
Авария (А1)
4 (2) A / 230 В
перем. тока*
17
B4
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
16
Фаза для горелки В3
15
B3
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
14
Фаза для насоса и горелок
13
B2
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
12
B1
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
11
P1
Циркуляционный насос ВКЛ / ВЫКЛ
4 (2) A / 230 В
перем. тока*
10
Напряжение питания 230 В перем. тока - нейтраль (N)
9
Напряжение питания 230 В перем. тока - фаза (L)
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
