Инструкция
ECL Comfort 210 / 310, приложение A275 / A375

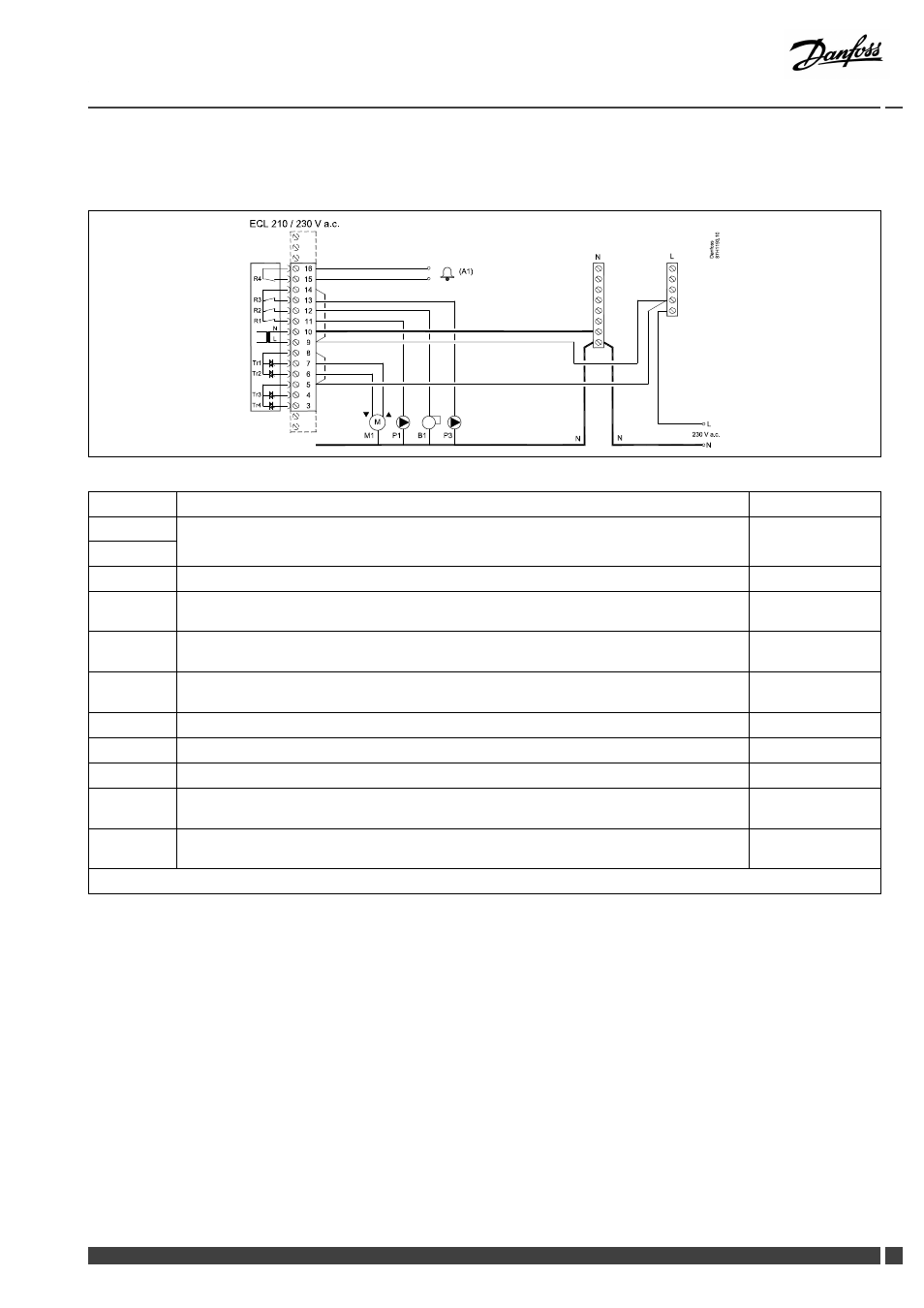

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
Приложение A275.1 / A275.2
Клемма
Описание
Макс. нагрузка
16
15
Авария (А1)
4 (2) A / 230 В
перем. тока*
14
Фаза для насосов и горелки
13
P3
Насос нагрева ГВС, ВКЛ / ВЫК, контур 2 (только A275.2)
4 (2) A / 230 В
перем. тока*
12
B1
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
11
P1
Циркуляционный насос, ВКЛ / ВЫК, контур 1
4 (2) A / 230 В
перем. тока*
10
Напряжение питания 230 В перем. тока - нейтраль (N)
9
Напряжение питания 230 В перем. тока - фаза (L)
8
M1
Фаза для выхода предохранительного клапана с электроприводом, контур 2 (только A275.2)
7
M1
Предохранительный клапан с электроприводом, направление контура ГВС (только A275.2)
0.2 A / 230 В перем.
тока
6
M1
Предохранительный клапан с электроприводом, направление контура отопления (только
A275.2)
0.2 A / 230 В перем.
тока
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Danfoss District Energy
VI.GU.L1.50
DEN-SMT/DK
