Инструкция

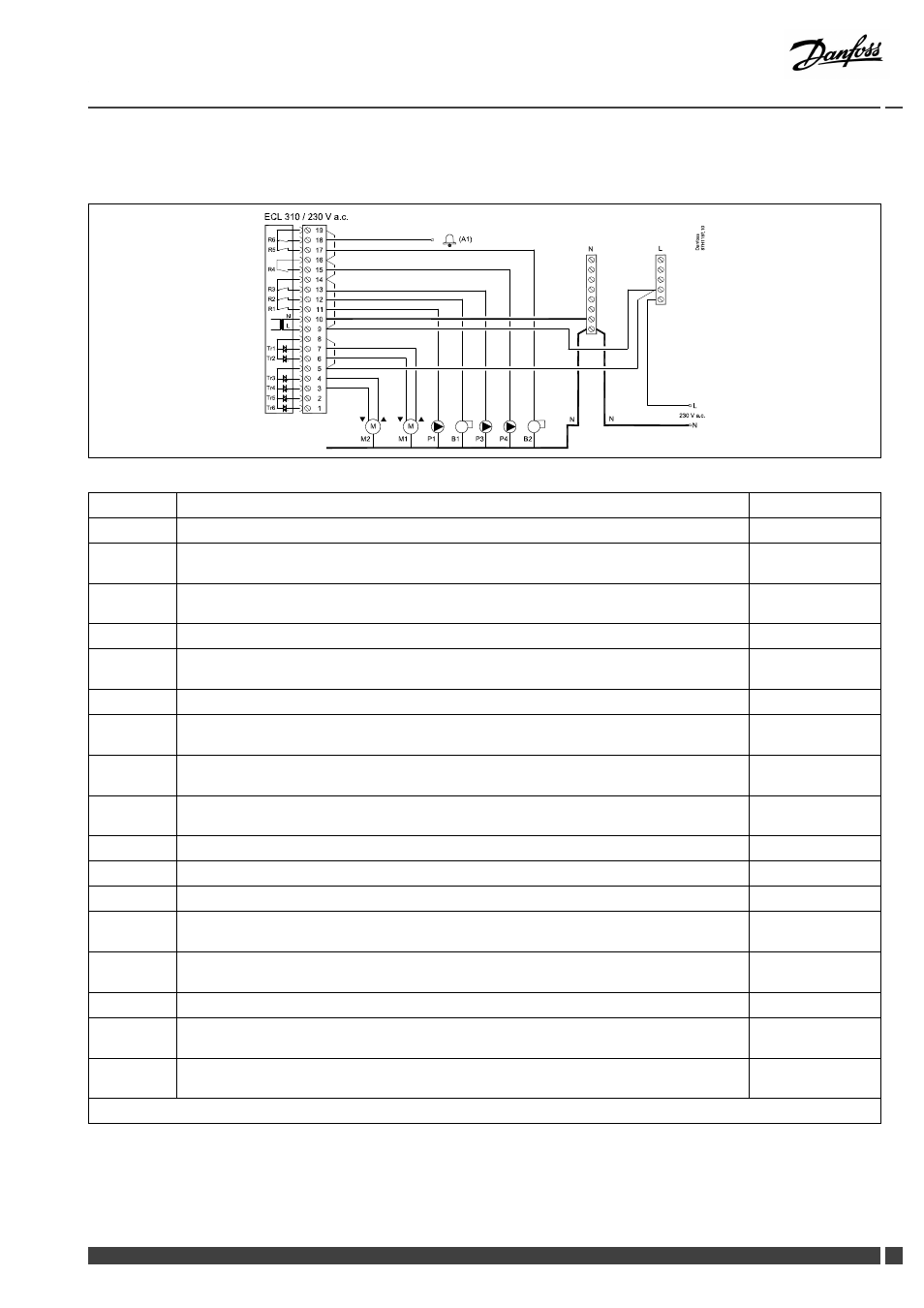

ECL Comfort 210 / 310, приложение A275 / A375
Приложение A375.2 — максимум 2 горелки, P4 является циркуляционным насосом в контуре ГВС
Приложение A375.3 — максимум 2 горелки, P4 является циркуляционным насосом в контуре отопления 2
Клемма
Описание
Макс. нагрузка
19
Фаза для аварийной сигнализации и горелки B2
18
Авария (А1)
4 (2) A / 230 В
перем. тока*
17
B2
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
16
Фаза для насоса P4
15
P4
Циркуляционный насос
4 (2) A / 230 В
перем. тока*
14
Фаза для насосов и горелки
13
P3
Насос нагрева ГВС, контур 2 (A375.2) или контур 3 (A375.3)
4 (2) A / 230 В
перем. тока*
12
B1
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
11
P1
Циркуляционный насос, ВКЛ / ВЫК, контур 1
4 (2) A / 230 В
перем. тока*
10
Напряжение питания 230 В перем. тока - нейтраль (N)
9
Напряжение питания 230 В перем. тока - фаза (L)
8
Фаза для выхода предохранительного клапана с электроприводом M1
7
M1
Предохранительный клапан с электроприводом, направление контура ГВС, контур 2
(A375.2) или контур 3 (A375.3)
0.2 A / 230 В перем.
тока
6
M1
Предохранительный клапан с электроприводом, направление контура отопления, контур
2 (A375.2) или контур 3 (A375.3)
0.2 A / 230 В перем.
тока
5
Фаза для регулирующего клапана с электроприводом M2, контур 2
4
M2
Регулирующий клапан с электроприводом - открытие, контур 2 (A375.3)
0.2 A / 230 В перем.
тока
3
M2
Регулирующий клапан с электроприводом - закрытие, контур 2 (A375.3)
0.2 A / 230 В перем.
тока
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Danfoss District Energy
VI.GU.L1.50
DEN-SMT/DK
55
