Инструкция ECL Comfort 210 / 310, приложение A275 / A375
A275.3, пример в

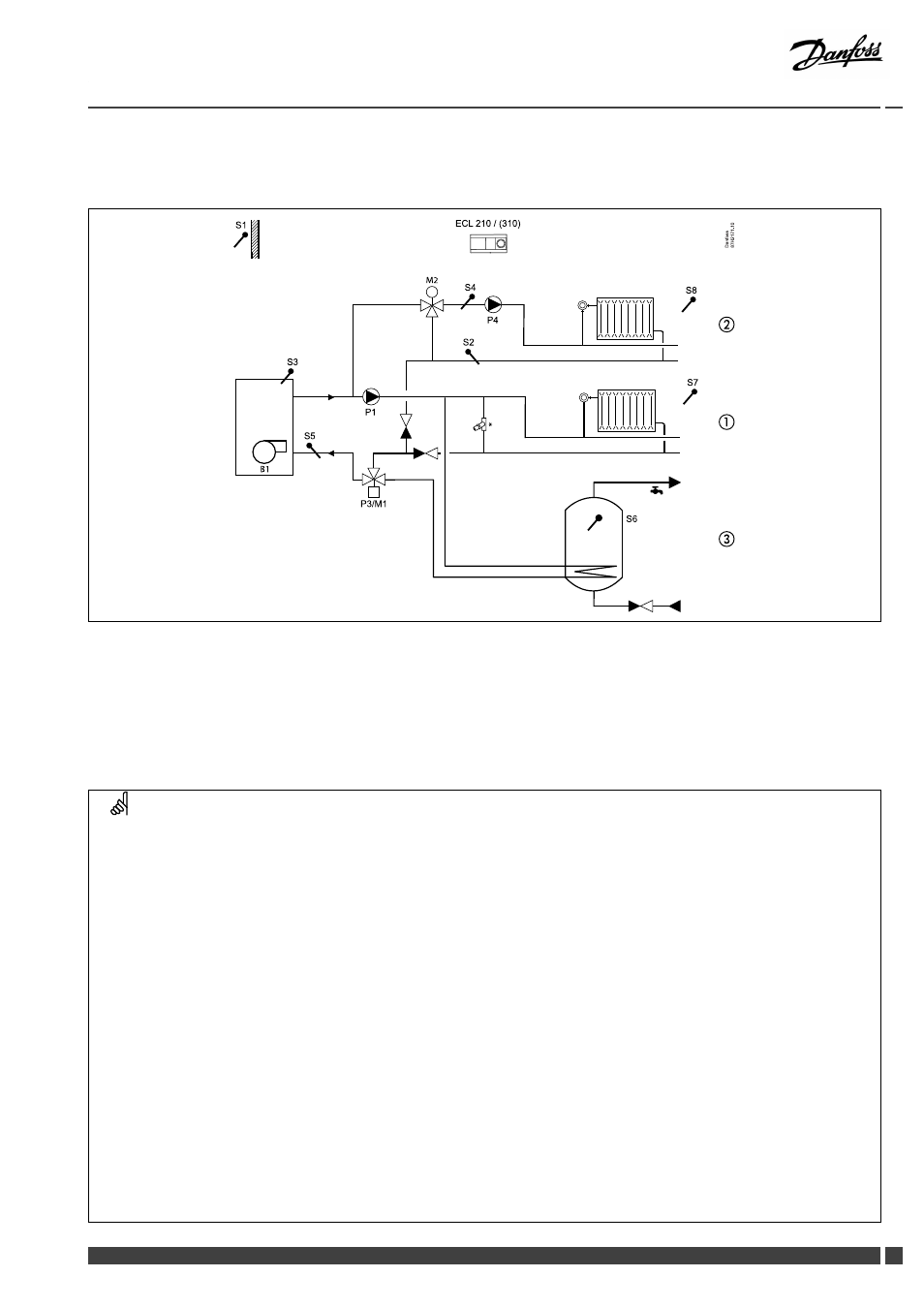

Управление включением / выключением котла контура зависимого отопления (1), контура смешения (2) и контура ГВС (3).
Приоритет ГВС.
D a n fo
s s
8 7 H 2 1 7 1 .1
0
P 1
S 7
*
S 3
S 5
B1
S 6
ECL 210 / (310) S 1
P 4
S 8
S 2
S 4
M2
②
①
③
P3/M1
* = разгрузочный клапан
Контур отопления 2 также может быть контуром напольного отопления.
При нагреве ГВС включается P3 (предохранительный клапан), и значение требуемой температуры котла находится на несколько
градусов выше требуемой температуры ГВС.
P1 постоянно включен.
Контур отопления 2 закрывается при нагреве ГВС.
Специальные настройки для приложения A275.3, пример в:
Навигация: Номер ID: Рекоменд. настройка:
Контур отопления (контур 1)
Контур 1 должен быть способен принимать тепловую нагрузку (требуемую температуру
подачи) с контура 2:
МЕНЮ \ Настройки \ Приложение: "Смещение" 11017 3 К**
** Данное значение добавляется к значению тепловой нагрузки с контура 2
Контур отопления (контур 2)
Контур 2 должен быть способным подавать тепловую нагрузку (требуемую температуру
подачи) на контур 1:
МЕНЮ \ Настройки \ Приложение: "Передать Т треб." 12500 ВКЛ
Контур 2 должен быть закрыт при нагреве ГВС:
МЕНЮ \ Настройки \ Приложение: "Приоритет ГВС" 12052 ВКЛ
Контур ГВС (контур 3)
Нагрев ГВС регулируется предохранительным клапаном P3 / M1:
МЕНЮ \ Настройки \ Приложение: "Клапан / Насос" 13051 ВЫК
Требуемая температура нагрева ГВС должна влиять на температуру котла:
МЕНЮ \ Настройки \ Приложение: "Бак, под. / обр." 13053 ВЫК
