Инструкция
ECL Comfort 210 / 310, приложение A275 / A375

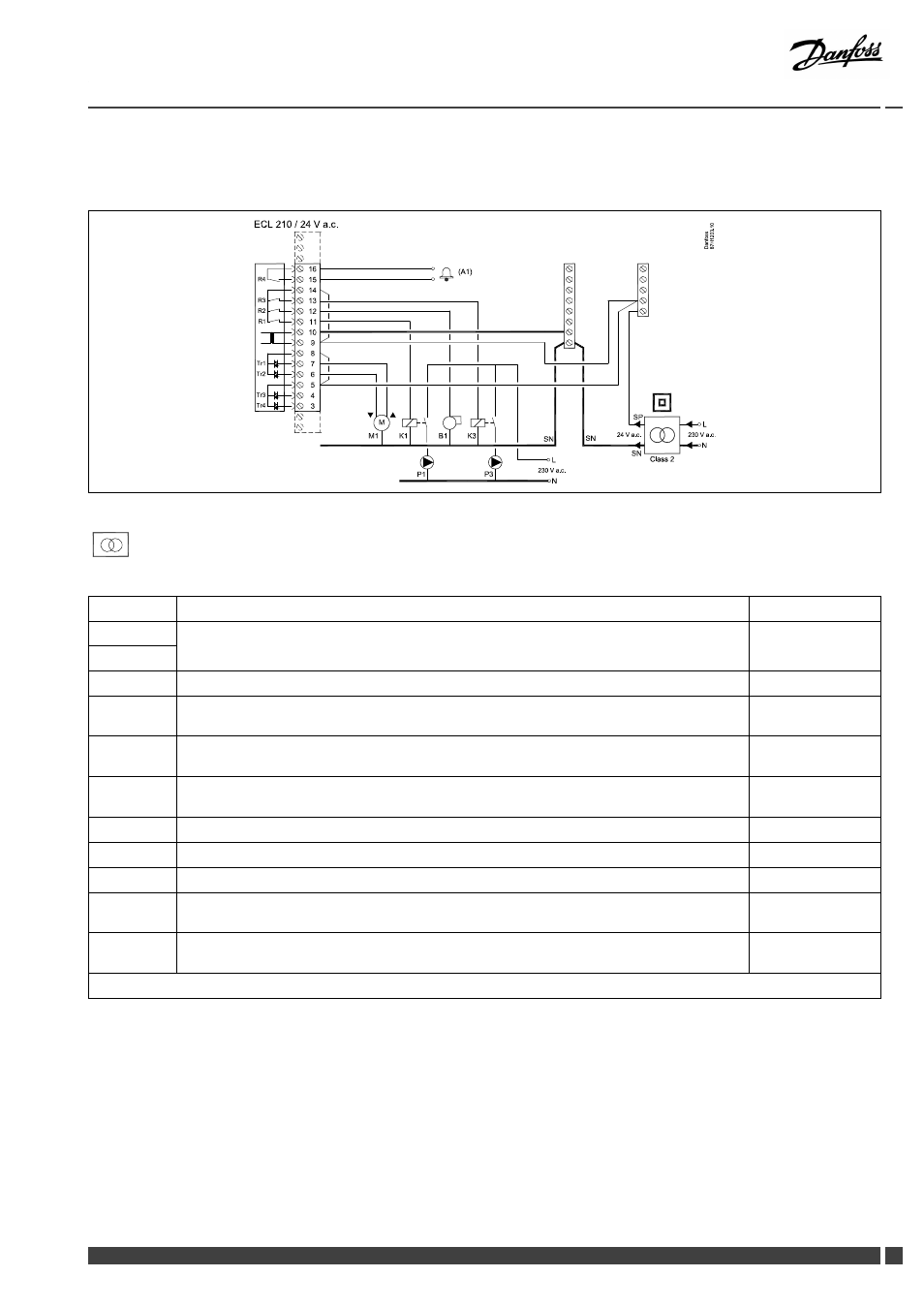

2.5.4 Электрические соединения, ~ 24 В, электропитание, насосы, клапаны с электроприводом и т.п.
Приложение A275.1 / A275.2
Трансформатор с двойной изоляцией (двухкамерный)
Клемма
Описание
Макс. нагрузка
16
15
Авария (А1)
4 (2) A / 24 В перем.
тока*
14
Фаза для управления насосами и горелкой
13
K3
Управление насосом нагрева ГВС, ВКЛ / ВЫК, контур 2 (только A275.2)
4 (2) A / 24 В перем.
тока*
12
B1
Горелка, ВКЛ / ВЫК
4 (2) A / 24 В перем.
тока*
11
K1
Управление циркуляционным насосом, ВКЛ / ВЫК, контур 1
4 (2) A / 24 В перем.
тока*
10
Напряжение питания 24 В перем. тока - (SN)
9
Напряжение питания 24 В перем. тока - (SP)
8
M1
Фаза для выхода предохранительного клапана с электроприводом, контур 2 (только A275.2)
7
M1
Предохранительный клапан с электроприводом, направление контура ГВС (только A275.2)
1 A / 24 В перем.
тока
6
M1
Предохранительный клапан с электроприводом, направление контура отопления (только
A275.2)
1 A / 24 В перем.
тока
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
